机加工快动式精密台钳结构设计

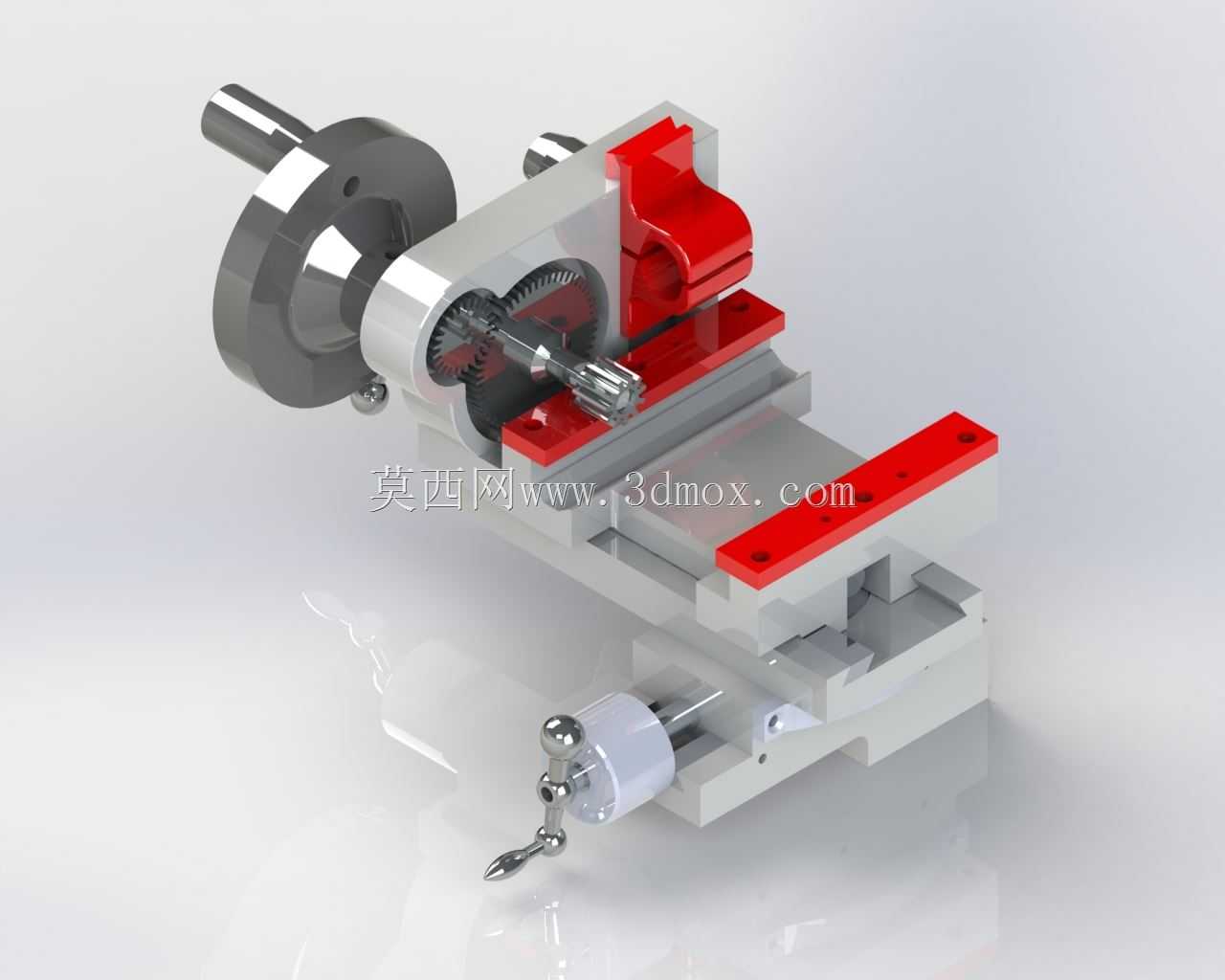

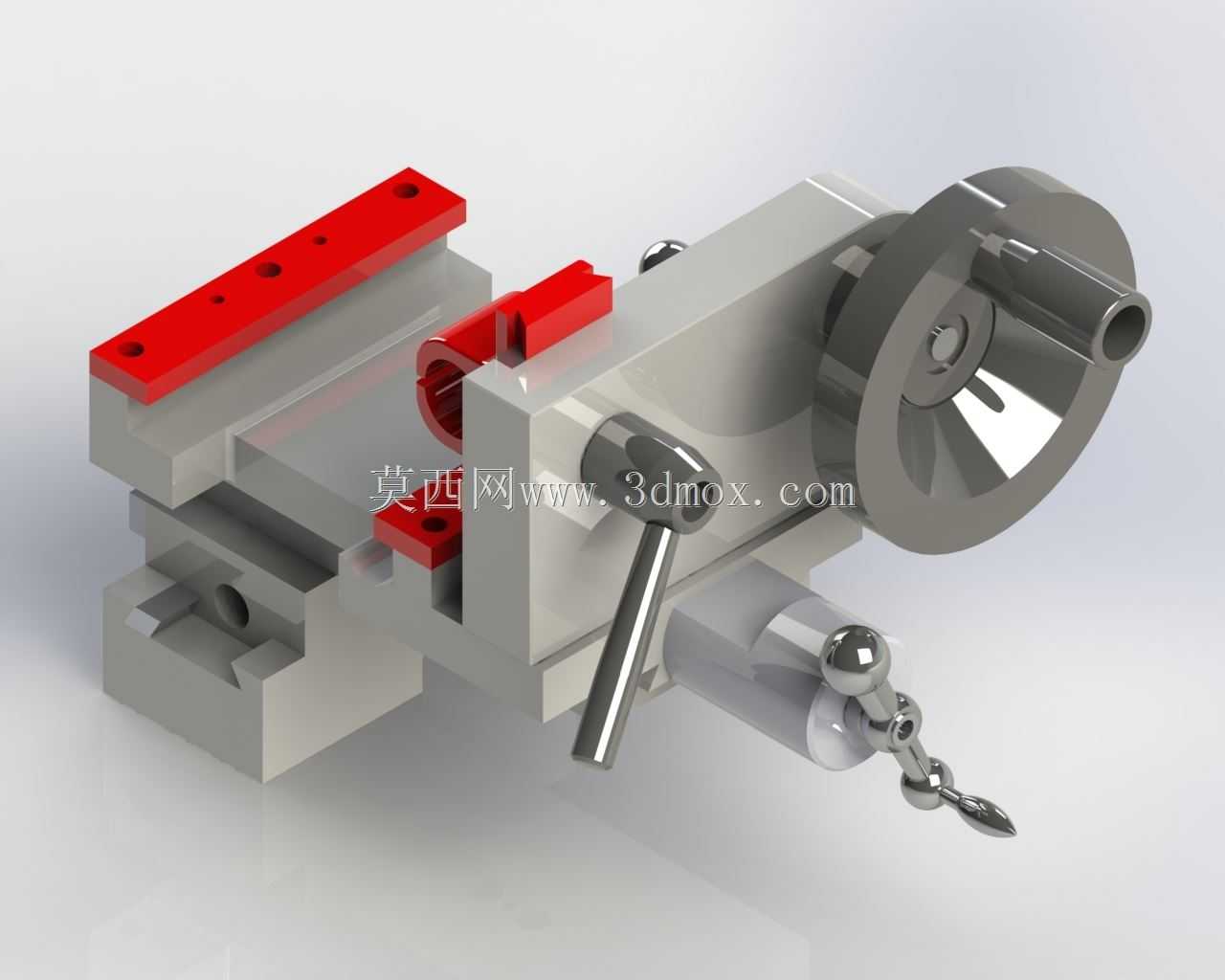

　　这款台钳的结构设计完全围绕机加工场景的实际夹持需求展开，日常在铣床、钻床、磨床的工位上，这类工装是完成零件定位装夹的核心基础部件，区别于普通家用台钳，该结构的夹持刚性、进给精度都适配金属切削作业的受力要求。从功能特性来看，钳身主体采用整体式铸铁结构的设计思路，固定钳身与滑动钳身的配合导轨采用燕尾槽结构，配合间隙可以通过侧部的调节镶条进行微调，避免大进给切削时钳身出现窜动，影响加工精度。钳口部分设计为可更换式结构，红色的钳口板通过内六角螺钉固定在滑动钳身与固定钳身上，钳口工作面加工有交叉防滑齿纹，夹持毛坯件时可以提供足够的摩擦力，避免切削力作用下工件移位；如果需要夹持精加工完成的零件，也可以快速更换带铜衬或者软质垫层的钳口板，

　　防止夹伤零件已加工表面。进给机构采用梯形丝杠传动，手轮直接与丝杠端部连接，转动手轮即可带动滑动钳身沿导轨做直线进给运动，梯形丝杠的自锁特性可以保证夹持到位后，即使承受交变切削载荷，钳身也不会出现松脱移位的问题；侧部设计的快动扳杆结构，可以在需要大范围调整钳口开合距离时，松开丝杠锁紧机构，直接推拉滑动钳身快速移动到接近工件的位置，再转动手轮完成夹紧，大幅减少空行程调整的时间，提升装夹效率。钳身底部的安装结构设计有多个沉头安装孔，可以通过T型螺栓直接固定在机床工作台上，安装孔的位置尺寸适配常见的铣床、钻床工作台T型槽间距，不需要额外制作过渡转接板，安装边界可以覆盖绝大多数中小型机加工设备的工作台面，钳身整体高度控制在合理范围，

　　装夹工件后工件的加工面高度可以匹配常规刀具的加工行程，不需要额外垫高。在实际应用场景中，这类台钳除了用于机加工设备上的零件装夹，也可以单独固定在钳工工作台上，完成零件的锉削、划线、装配等钳工工序，夹持行程可以覆盖大部分中小型机械零件的装夹需求，钳身的导向结构经过磨削加工，滑动钳身移动过程中全程保持与固定钳身的平行度，夹持平行度误差控制在很小的范围内，装夹矩形零件时可以保证定位基准的精度，减少装夹找正的时间。设计过程中充分考虑了受力分布，丝杠的安装位置位于钳身高度方向的中心位置，夹紧力可以均匀作用在钳口的整个接触面上，避免夹紧时钳身上部受力过大出现张口变形，导致零件夹持倾斜；手轮的直径设计符合人体工程学要求，

　　夹紧时不需要借助加力杆就可以获得足够的夹持力，同时也避免夹紧力过大导致丝杠或者钳身出现塑性变形。钳身尾部的球形手柄结构，是快动机构的锁紧控制部件，扳动该手柄即可解锁滑动钳身的快动模式，调整到位后扳回手柄即可锁死滑动钳身的位置，再通过手轮施加最终的夹紧力，这套复合运动的结构设计，兼顾了快速调整与精准夹紧的双重需求，相比普通纯丝杠进给的台钳，装夹效率可以提升40%以上。整体结构没有多余的复杂零件，所有传动部件都设计有润滑注油孔，日常维护时只需要定期在导轨面、丝杠传动面加注润滑脂，就可以保证长期使用的操作顺畅性，可更换的易损件只有钳口板，后期维护成本极低，非常适合机械加工车间、工装维修工位、职业院校实训场地等高频使用的场景。
