工位装夹用工具虎钳结构设计

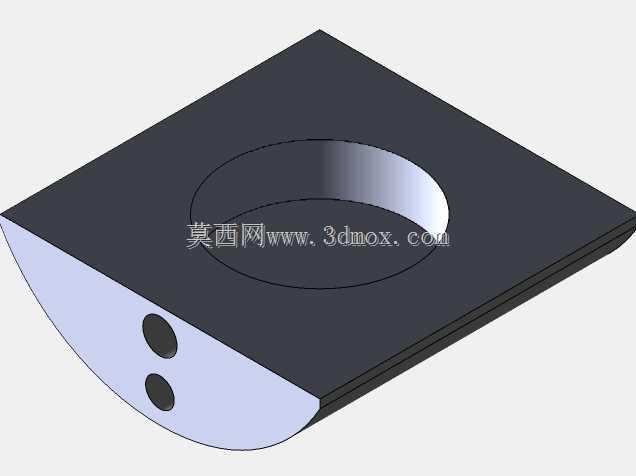

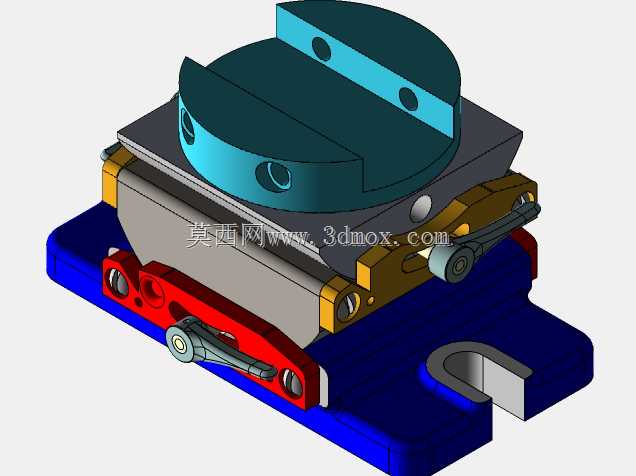

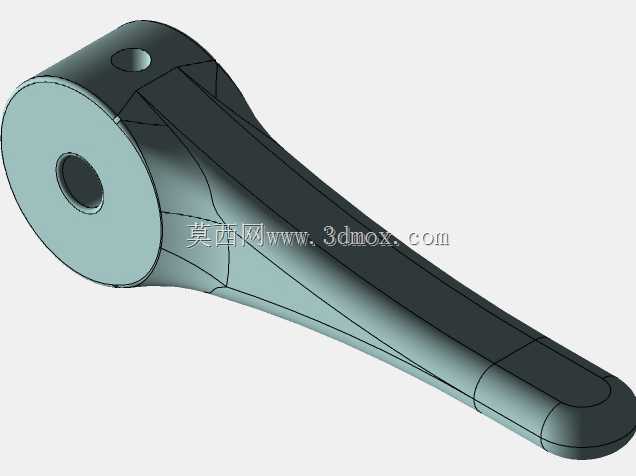

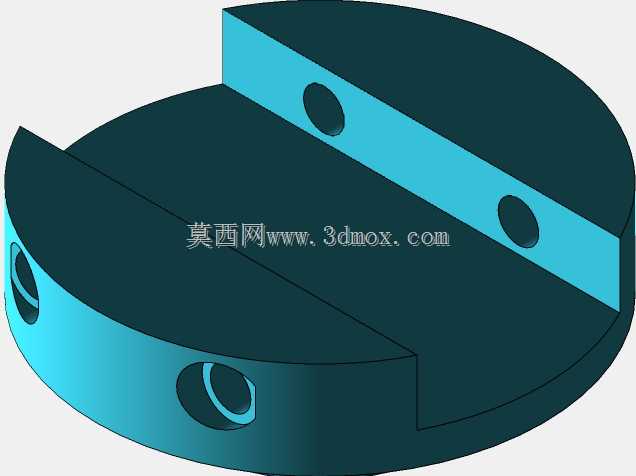

　　在精密加工、小型零部件装配、电子元器件返修这类对装夹稳定性有明确要求的工位场景中，工具虎钳是工位上最常配置的基础装夹器具，不同于大吨位机用虎钳的厚重结构，这类小型工具虎钳更侧重操作便捷性与小空间适配性，能在桌面级操作空间内完成对小型工件的可靠夹持，避免加工或装配过程中工件移位造成的尺寸偏差、装配错位问题。从结构设计逻辑来看，这款虎钳的钳头采用圆弧过渡的蘑菇头造型，并非单纯的外观设计考量，圆弧型的钳头端面可以在操作人员快速调整夹持位置时，减少棱角对手部的磕碰风险，同时顶部开设的一字型槽结构，是为了配合通用一字螺丝刀或者专用扳手，实现钳口开合行程的快速调节，不需要额外配置专用调节手柄，降低了工位工具的配套成本。

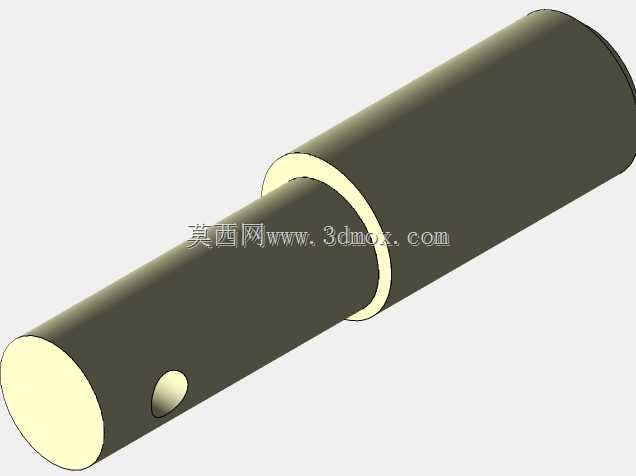

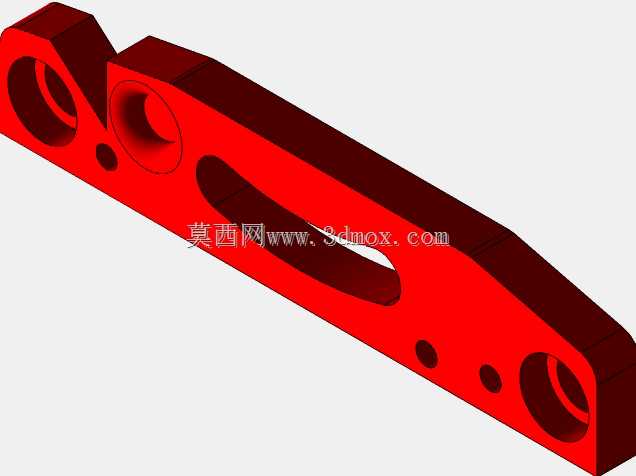

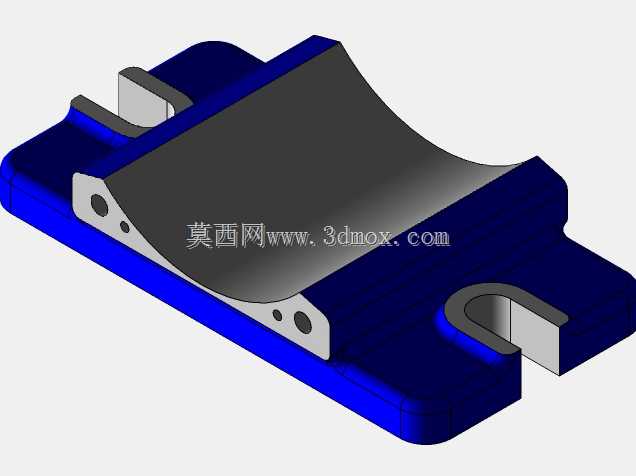

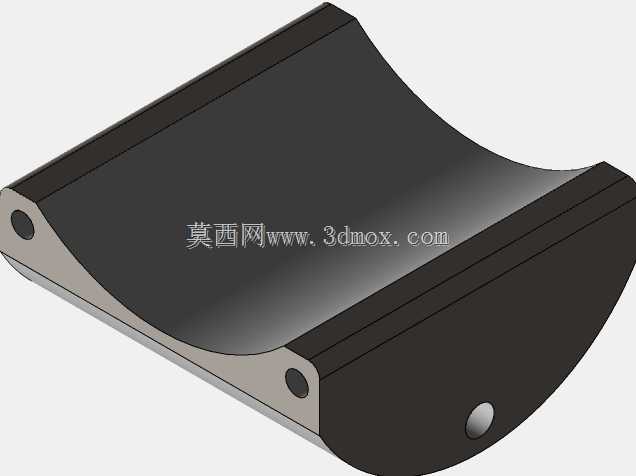

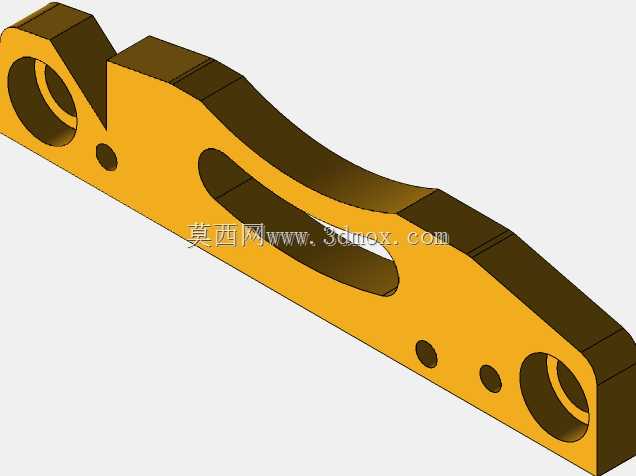

　　钳身采用等直径圆柱型主体结构，这种结构的优势在于安装适配性极强，既可以直接插入工作台面上对应直径的安装孔内，通过侧面紧定螺钉完成快速固定，也可以配合法兰型安装座实现任意角度的倾斜装夹，满足不同加工角度的装夹需求，圆柱主体的直线度公差控制在0.02mm以内，保证钳身安装后不会出现偏斜，钳口的进给方向与安装基准面保持垂直，避免装夹后工件出现角度偏差。从功能特性层面来说，这款虎钳的夹持行程设计覆盖了小型工位常见的工件尺寸范围，钳口的夹持面做了细密的网纹滚花处理，滚花深度控制在0.3mm，既可以保证夹持时的摩擦力，避免硬质光滑工件出现打滑，又不会在软质工件表面留下过深的夹痕，对于铝件、塑料壳体这类易损伤工件的装夹友好度更高。钳身内部的进给丝杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更稳定，自锁性能更好，当夹持力达到工位操作所需的数值后，丝杆可以实现可靠自锁，不会因为加工过程中的振动出现钳口松动、夹持力下降的问题，不需要操作人员在加工过程中反复紧固钳口。在实际应用场景中，这类工具虎钳除了常规的钳工工位使用外，还常被配置在小型台钻、手持式打磨工具的配套工位上，用来夹持小型待加工零件，操作人员可以双手操作加工工具，不需要额外扶持工件，大幅提升操作安全性与加工精度；在电子装配工位上，它也可以用来夹持小型电路板、接插件组件，方便完成焊接、端子压接等精细操作，钳身的圆柱结构可以根据操作需求，在安装孔内旋转调整钳口的朝向，

　　适配不同操作人员的操作习惯与工位布局。从安装边界尺寸来看，圆柱钳身的直径属于通用工位安装孔的常规适配尺寸，不需要对现有工作台做额外的打孔改造，钳头的最大外径小于钳身直径的1.5倍，保证相邻工位器具安装时不会出现空间干涉，整体高度控制在桌面工位操作的舒适区间内，操作人员坐姿操作时，手臂自然放置在工作台面上就可以完成钳口调节、工件装夹的全部动作，不需要抬臂操作，长时间作业也不容易产生疲劳。设计过程中还考虑了长期使用的耐磨性能，钳口的夹持部位采用了局部淬火处理，硬度达到HRC45-50，既保证了夹持面的耐磨性，长期使用不会因为工件摩擦出现凹陷、磨损导致夹持精度下降，又不会因为整体硬度过高导致钳身韧性不足，受到意外撞击时容易出现断裂问题；

　　丝杆与钳身的配合部位预留了润滑脂存储槽，日常维护时只需要定期在槽内填入少量润滑脂，就可以保证丝杆传动顺畅，不会因为金属锈蚀、碎屑卡滞出现调节卡涩的问题。不同于重型机用虎钳需要配合螺栓完成多点位固定，这款工具虎钳的单圆柱安装结构，让它的拆装转移非常便捷，当工位需要调整布局，或者需要将虎钳转移到其他临时操作工位时，只需要松开安装孔侧面的一个紧定螺钉，就可以直接将虎钳拔出，转移到新的工位后插入对应安装孔拧紧紧定螺钉即可投入使用，整个转移过程不需要借助额外工具，适配多品种小批量生产模式下的工位快速调整需求。在钳口的开合行程设计上，充分调研了桌面工位常见的加工工件尺寸范围，最大开口尺寸可以覆盖绝大多数小型五金零件、电子组件、小型塑料件的装夹需求，最小闭合间隙控制在0.1mm以内，即使是厚度很薄的片状工件也可以实现可靠夹持，不会出现薄件夹不紧、容易滑脱的问题。
