挤压成型铝合金设备防护外壳

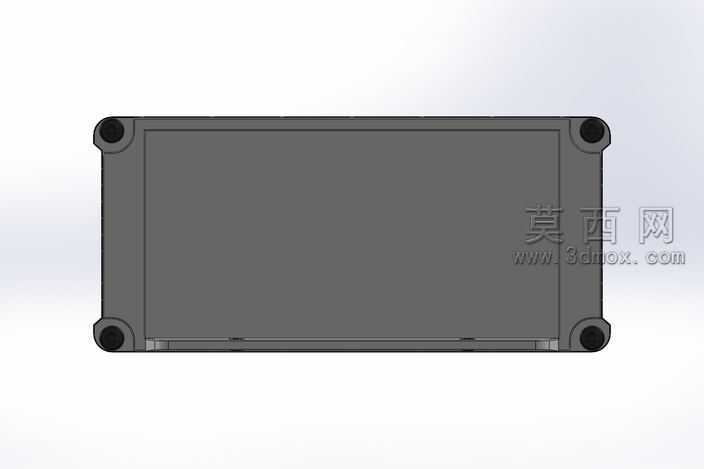

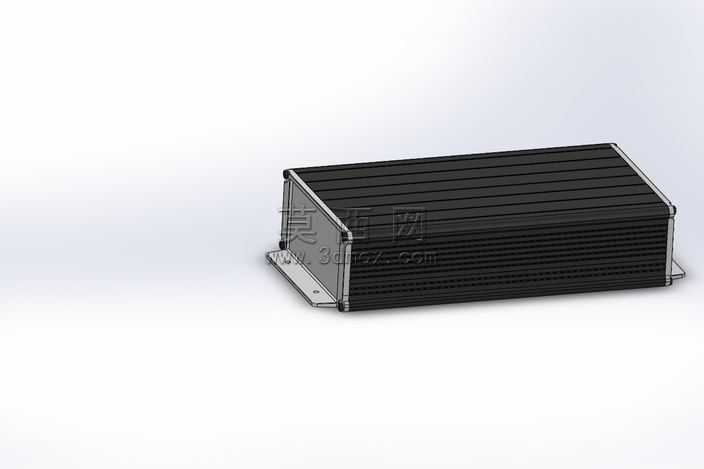

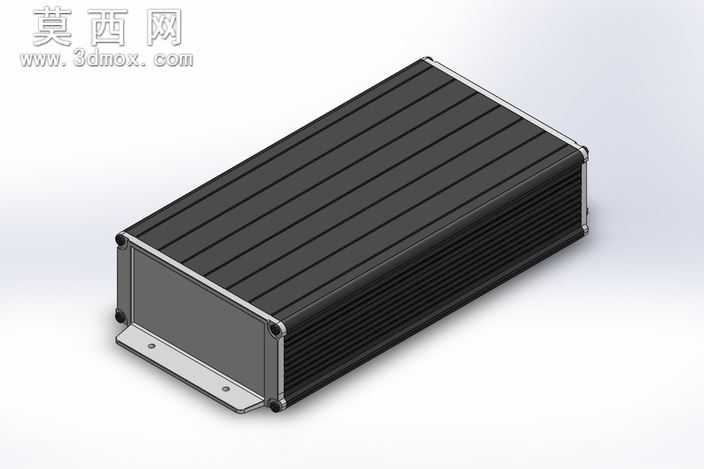

本作品为采用挤压工艺成型的铝合金设备防护框体三维模型，建模过程依托参数化三维设计软件完成，全程遵循铝型材挤压生产的工艺逻辑搭建结构。建模阶段首先绘制铝型材的截面草图，精准还原挤压工艺下的等截面特征，框体主体的散热鳍片、侧边卡槽、安装孔位均通过草图拉伸、阵列命令生成，保证各部位尺寸符合工业铝型材的通用公差标准，两端的端盖固定位、底部安装支耳的结构均做了细节倒角处理，避免实际生产中出现应力集中的问题。材质渲染阶段，主体铝型材部分赋予阳极氧化磨砂铝合金材质，调整材质的粗糙度、金属度参数还原工业铝型材的哑光金属质感，端盖部分赋予喷砂镀锌钢板材质，安装螺丝赋予不锈钢亮面材质，通过三点布光方案渲染出壳体表面的光影层次，清晰呈现散热槽的凹凸结构与型材拼接的接缝细节。结构设计上，该框体采用分体拼接式结构，主体为一体挤压成型的铝型材筒体，两端通过螺丝固定金属端盖实现内部腔体的封闭，底部延伸出的安装支耳预留了沉头安装孔，可直接将壳体固定在设备安装面，筒体表面的多道平行散热鳍片既提升了壳体的结构强度，又增大了散热面积，可适配内部带有发热元件的工控设备、电源模块的防护需求，侧边的内凹卡槽可直接嵌入PCB板或内部安装支架，无需额外设计固定结构，大幅简化后续装配流程。设计思路围绕工业设备外壳的实用需求展开，兼顾散热性能、结构强度与装配便捷性，挤压成型的工艺选择也适配批量生产的成本控制要求，模型各部位结构均经过可制造性校验，不存在拔模斜度不足、壁厚不均等挤压生产常见的设计缺陷，可直接导出工程图用于开模生产。
