户外铝制对讲门铃按键结构设计

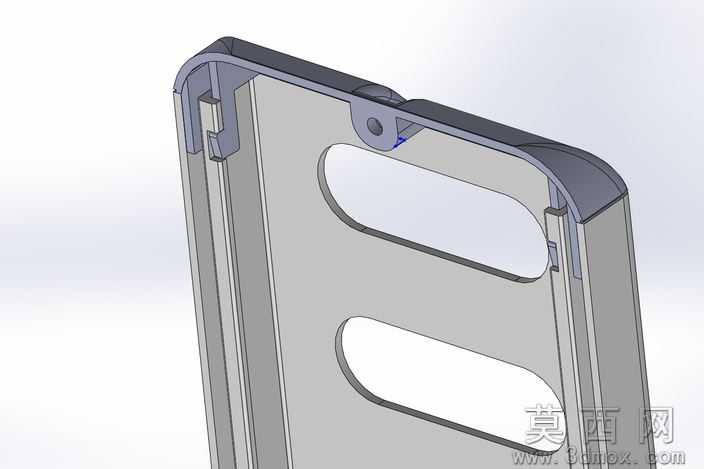

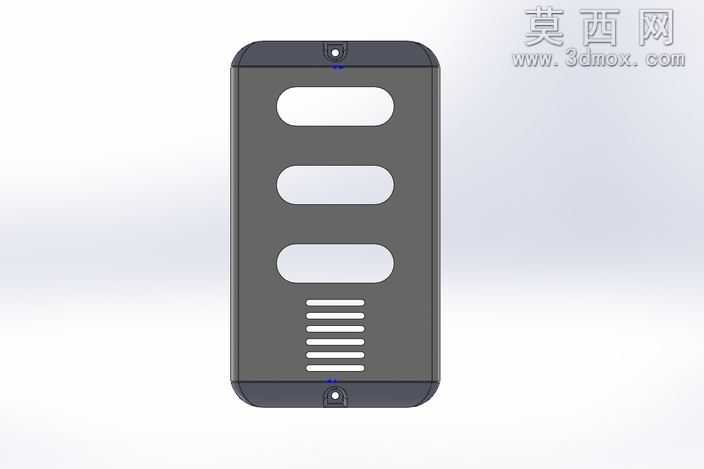

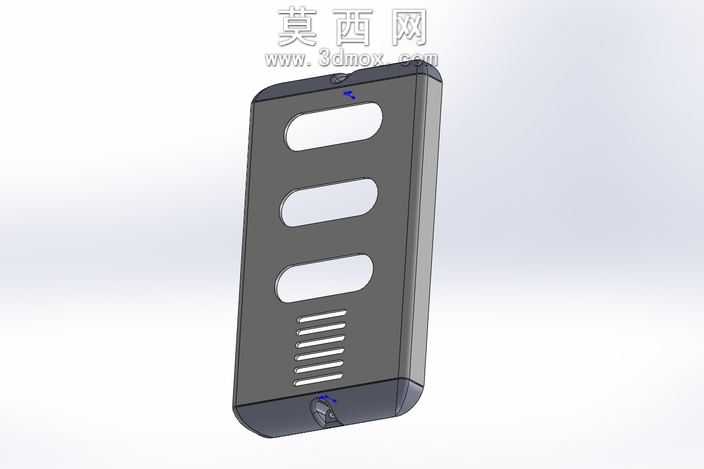

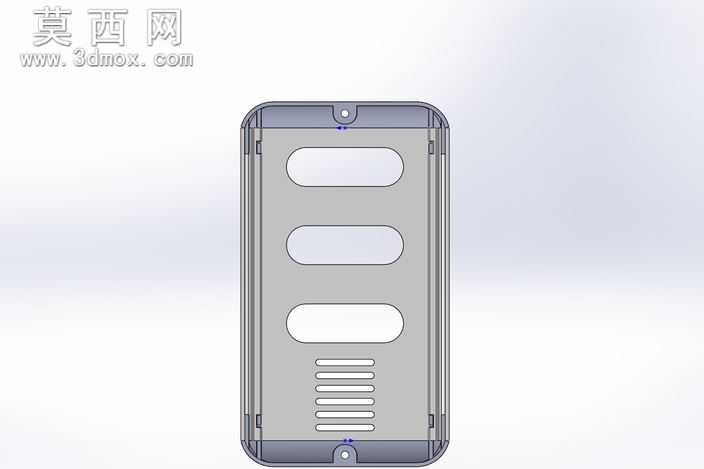

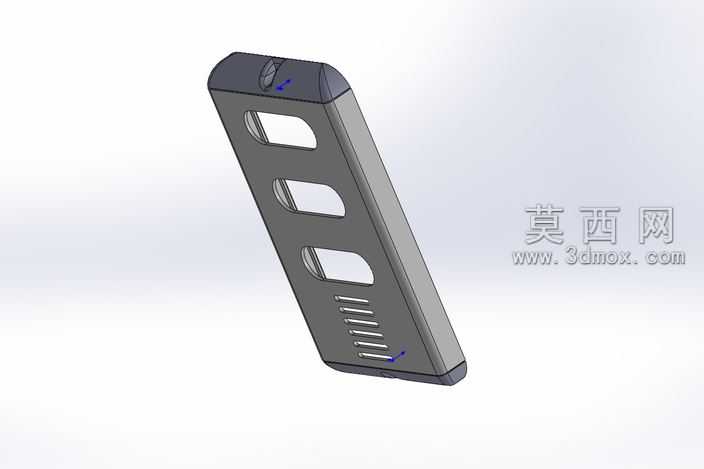

本作品为户外使用的铝制门铃按钮三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于户外门禁设备的安装尺寸规范，确定整体长条形壳体的轮廓基准，通过拉伸凸台命令生成主体铝壳的基础外形，针对壳体边缘做等半径圆角处理，既避免户外安装时的锐边划伤风险，也能减少雨水积留的缝隙。建模过程中重点还原了三层按键区域的结构布局，每处按键位采用腰型槽的沉台设计，通过切除拉伸命令生成按键的活动空腔，空腔边缘预留0.2mm的装配间隙，保证按键按压时的顺畅度，同时在壳体下半部分设计多道平行的出声格栅，格栅采用等距阵列命令生成，每道格栅的宽度控制在1.5mm，既保障对讲模块的声音传递效果，也能阻挡户外落叶、蚊虫进入壳体内部。材质渲染阶段，主体外壳赋予磨砂铝合金材质，调整金属粗糙度参数至0.6，还原铝制配件户外使用的哑光耐磨质感，按键区域采用半透明PC材质，设置轻微的漫反射效果，模拟按键背光的柔和透出效果，壳体上下端的固定位赋予ABS工程塑料材质，区分不同部件的材质属性。结构设计上充分考虑户外使用的防护需求，壳体侧边做一体化的卡扣结构，无需额外螺丝即可实现前后壳的紧密扣合，上下端预留的安装孔位做沉头处理，安装后螺丝头不突出壳体表面，减少雨水侵蚀螺丝的概率；内部预留了对讲模块、按键触发弹片的安装位，各安装柱的位置与通用门禁对讲电路板的孔位完全匹配，可直接适配常规的楼宇对讲系统。设计思路围绕户外场景的耐用性与通用性展开，摒弃多余的装饰造型，以简洁的长条形外观适配不同风格的入户门、单元门安装需求，整体结构无复杂异形曲面，既降低后续开模生产的难度，也能保证长期户外使用下的结构稳定性，可应用在楼宇对讲门铃、户外电梯呼叫按钮等场景，满足户外环境下的按键触发、对讲传音的使用需求。
