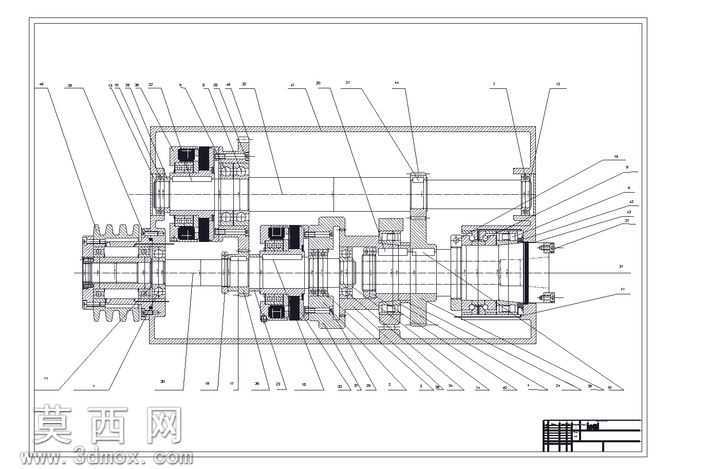

本套铣削机床主轴单元的三维设计围绕金属切削加工的核心功能需求展开,建模阶段严格遵循机械设计规范,先完成整体传动链的参数推演,确定主轴的额定转速区间、切削扭矩承载能力、轴向与径向跳动精度阈值,再从核心的主轴零件开始逐步搭建装配体系。建模过程中对每一处轴段直径、轴承安装位、齿轮配合面、密封槽位置都做了参数化约束,保证后续修改传动比、调整主轴跨距时可以快速迭代,无需重复绘制基础特征。结构设计上采用多支承轴系布局,前端配置高刚性角接触球轴承组承受铣削过程的径向切削力与轴向进给力,中间支承辅助提升轴系抗弯刚度,后端支承预留热伸长补偿间隙,避免主轴高速运转发热产生的形变影响加工精度;传动部分采用分级齿轮变速结构,不同模数的传动齿轮分别对应低速重切削、高速精加工的工况需求,每一处齿轮的啮合间隙、换挡滑移行程都在装配环境中做了干涉检查,确保换挡动作顺畅无卡滞。箱体部分采用整体式铸造结构建模,在轴承安装孔、传动机构避让位、润滑油道预留位置都做了壁厚强化设计,同时在非受力区域设置减重空腔,兼顾箱体刚性与整机重量控制;润滑与密封结构的建模充分考虑实际使用维护需求,在各轴承位、齿轮啮合区预留润滑油路通道,主轴伸出端、箱体结合面都设计了多层密封结构,防止切削液、金属碎屑进入箱体内部,同时避免润滑油泄漏污染加工工件。材质配置阶段根据不同零件的工况匹配对应材质属性,主轴、传动齿轮采用合金结构钢并标注调质、齿面淬火的热处理要求,箱体采用灰铸铁材质保证减震性能,轴承、紧固件等标准件直接调用符合国标的参数化模型,装配完成后通过三维软件的运动仿真模块模拟主轴不同转速下的运转状态,校验各传动部件的运动轨迹是否存在干涉,校核轴系在额定切削载荷下的形变位移量,确保整套主轴单元的结构刚性、运转精度、传动效率都满足铣削加工的实际使用要求,可直接用于后续的工程图导出、生产加工指导以及机床整体装配的虚拟验证。
