轴类零件键槽加工定位夹紧工装

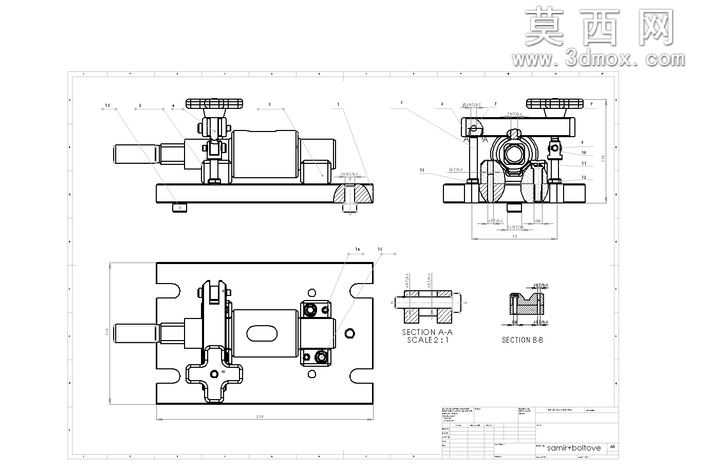

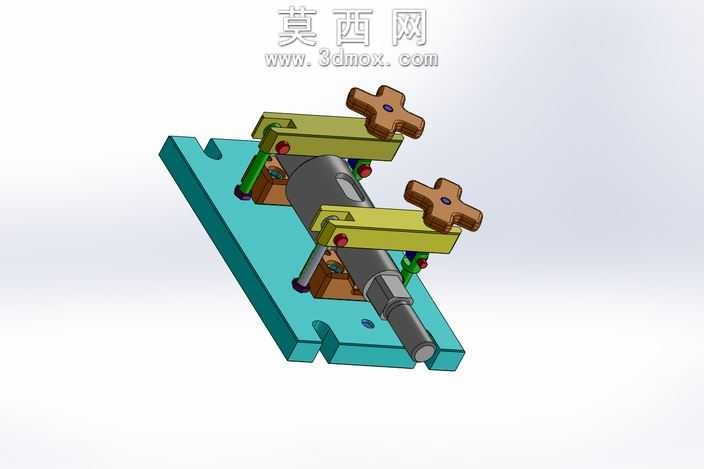

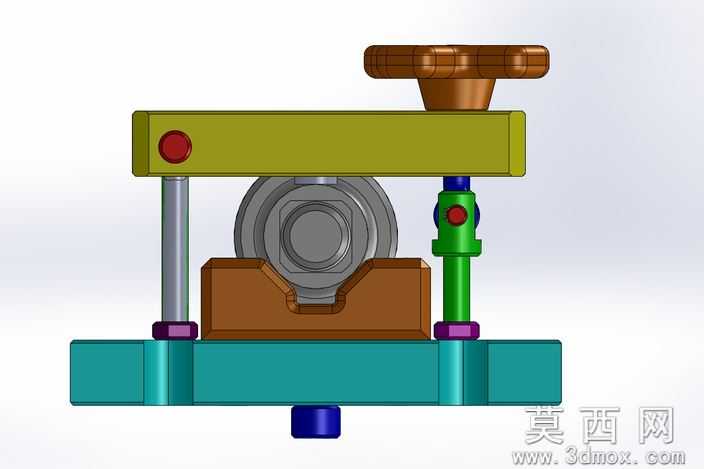

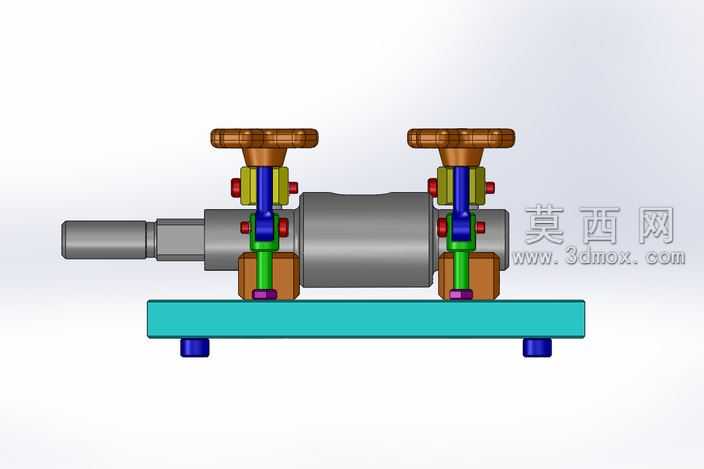

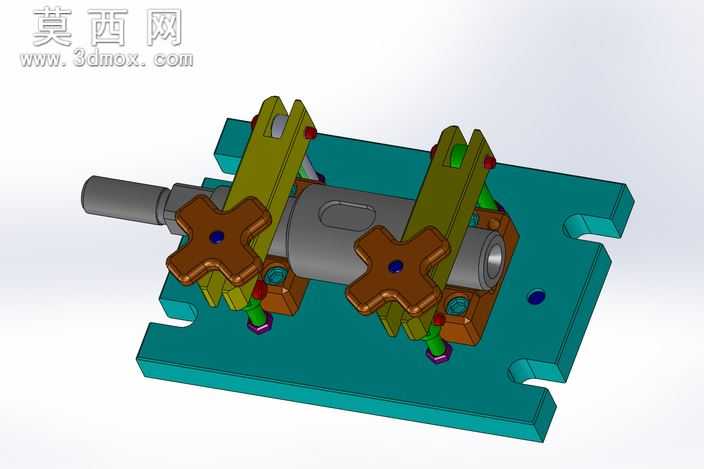

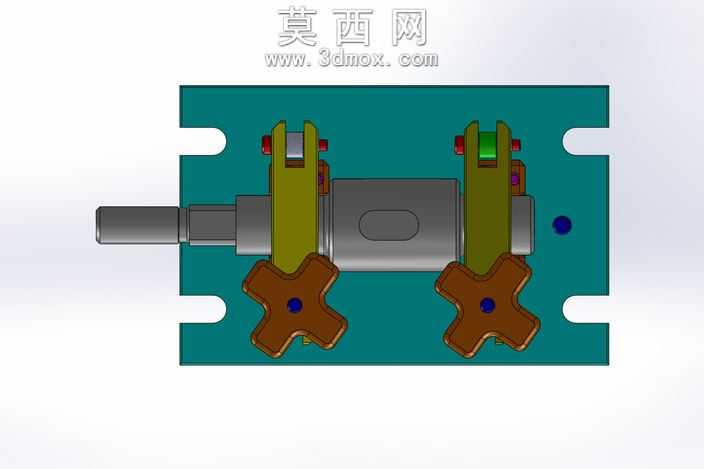

本作品为轴类零件键槽加工专用定位夹紧工装，采用三维机械设计软件完成全参数化建模，所有零部件均按照机械加工装夹的实际工况进行1:1比例还原，建模过程中严格遵循机械设计公差配合规范，对活动夹紧部件预留了合理的装配间隙，确保虚拟装配后无干涉、无错位，可直接用于工程出图或加工模拟。模型渲染阶段针对不同零部件赋予了贴合实际生产的材质属性：工装底座采用调质45号钢材质，渲染时呈现出氧化处理后的青蓝色金属哑光质感，表面添加了细微的磨削纹理还原真实机加工表面状态；两侧立式支撑座采用铸铁材质，渲染为橄榄绿色并做轻微做旧处理，模拟铸造工装长期使用的漆面质感；星形锁紧手柄采用胶木材质，渲染为棕褐色半哑光效果，还原胶木件温润不反光的触感特征；锁紧螺栓、定位销等标准件采用镀锌钢材材质，渲染出亮银色金属光泽并添加细微的螺纹细节，提升模型整体真实感。结构设计上，该工装采用底板作为安装基准，底板开设U型安装槽可适配不同机床工作台的T型槽间距，实现快速装夹固定；底板上方设置两组对称布置的V型定位夹紧组件，V型块可自适应不同直径的轴类零件外圆，实现自动对中定位，避免轴类零件装夹时出现偏心问题；每组夹紧组件搭配星形手柄锁紧结构，无需额外扳手即可手动完成夹紧操作，操作便捷高效；夹紧组件下方设置高度调节螺栓，可根据待加工轴件的直径调整支撑高度，保证待加工键槽位置处于合适的加工高度，避免刀具干涉；定位组件旁设置轴向定位挡块，可对轴件的轴向位置进行精准限定，确保键槽的轴向尺寸符合加工要求。设计思路围绕轴类零件键槽加工的装夹痛点展开，传统键槽加工装夹常采用台虎钳直接夹持轴件，易出现装夹偏心、轴件转动、轴向定位不准等问题，导致键槽对称度超差、轴向尺寸偏移等加工缺陷，该工装通过双V型对中定位、多点夹紧、轴向挡块定位的组合结构，有效解决了上述装夹问题，同时兼顾了装夹效率与适配性，可适配一定直径范围内的不同规格轴类零件的键槽加工需求，大幅降低小批量轴类零件键槽加工的装夹辅助时间，提升加工精度与一致性。建模过程中对所有非标准零部件均建立了独立的参数化特征，可通过修改关键尺寸参数快速调整工装的适配范围，满足不同加工场景的定制化需求，装配体采用自下而上的建模逻辑，所有标准件均符合国标机械设计规范，可直接导出BOM表用于实际工装的加工制造。
