480×720规格工业输送用辊道托盘结构

　　在车间自动化输送线、立体仓储接驳段以及工序间物料转运场景中，辊道托盘是衔接不同工位、承载规整物料完成定向输送的核心配套构件，这款480×720规格的辊道托盘，正是针对窄幅输送线的物料承载需求完成的结构设计。从实际使用场景出发，这类托盘主要适配宽度500mm级别的动力/无动力辊道线，常见于电子元器件整箱转运、小型机加工件工序流转、仓储料箱的自动化出入库接驳环节，区别于普通平面托盘，其结构完全匹配辊道的输送特性，不会在输送过程中出现卡滞、跑偏的问题。

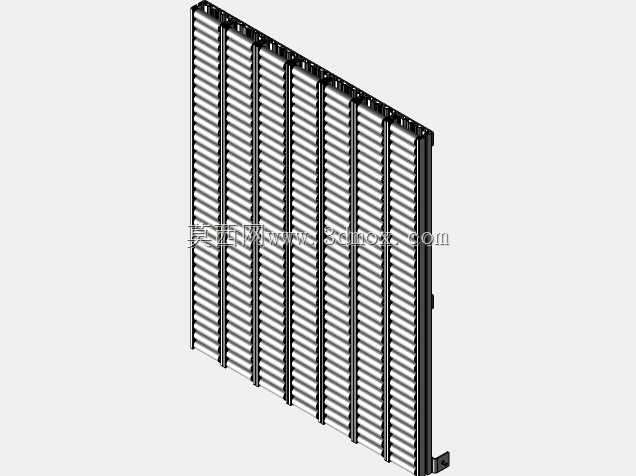

　　设计过程中首先明确了安装边界条件，整体外形尺寸严格控制在480mm宽度、720mm长度范围内，托盘底部的支撑肋条间距完全适配常规辊道的辊筒排布间距，确保托盘放置到辊道上时，至少有3根辊筒同时接触托盘底部承载面，避免局部应力集中导致托盘变形，同时托盘侧边设置的限位凸缘高度控制在15mm，既可以防止输送过程中物料从侧边滑落，又不会干扰辊道侧边的导向挡边安装，不会出现托盘过宽卡滞在导向条之间的问题。

　　从功能特性来看，这款托盘采用格栅式镂空结构设计，并非整块实心板材，一方面是为了降低托盘自身重量，减少辊道输送的负载压力，尤其是长距离动力辊道线，托盘自重降低可以有效减少辊筒电机的运行负荷，降低能耗；另一方面镂空结构可以适配生产车间的除尘、清洗工序需求，当承载的工件需要经过喷淋清洗、风刀切水工序时，液体和气流可以直接从格栅缝隙穿过，不会在托盘表面积存废液、碎屑，减少后续清洁维护的工作量。格栅条的排布方向与辊道输送方向垂直，这样的排布可以让托盘底部与辊筒的接触为线接触，相比平行排布的格栅，接触摩擦力更均匀，输送过程中不会出现托盘蛇形偏移的问题，同时格栅条的截面采用上窄下宽的梯形结构，上部接触物料的棱边做了R2圆角处理，避免刮伤物料包装箱或者工件表面，下部接触辊筒的平面宽度控制在8mm，保证和辊筒的接触面积足够，不会因为压强过大压伤包胶辊筒的表面层。

　　托盘的整体框架采用围边加强结构，四周边框的截面厚度比内部格栅条厚4mm，在托盘的四个角位置做了加厚的承力块，当托盘需要被机械手抓取、或者堆垛放置时，四个角的承力块可以承受垂直方向的堆垛载荷，经过结构校核，在均匀承载的条件下，这款托盘可以承载最大80kg的规整物料，满足绝大多数小型工业物料的转运需求。在托盘长度方向的两端，设计了倾斜的导入倒角，倒角角度为15°，当托盘从一段辊道过渡到另一段存在高度差的辊道时，倒角结构可以起到导向作用，避免托盘端部卡在两段辊道的接缝位置，提升输送过程的顺畅度，同时倒角位置也可以作为人工搬运时的手持让位，方便操作人员在离线状态下挪动托盘。

　　从结构设计的细节考量，格栅条之间的缝隙宽度控制在20mm，这个尺寸既保证了镂空率，又可以防止常见的小型料箱、工件从缝隙中掉落，适配绝大多数通用周转箱的底部尺寸，不需要额外在托盘表面铺设垫板就可以直接使用。托盘整体的高度控制在30mm，属于低剖面设计，在立体仓储场景中，较低的托盘高度可以提升货架的空间利用率，相同的货架层间距下，可以堆放更多层的物料，同时低重心设计也让托盘在高速输送过程中更稳定，不会因为急停出现物料倾覆的问题。针对辊道输送中常见的托盘打滑问题，托盘底部与辊筒接触的平面做了细微的防滑纹理处理，纹理深度控制在0.5mm，不会过度增加输送阻力，又可以在辊筒启动、停止的瞬间提供足够的摩擦力，避免托盘和辊筒之间出现相对滑动，保证输送定位的精度，适配带有扫码、工位阻挡的自动化输送线需求。
