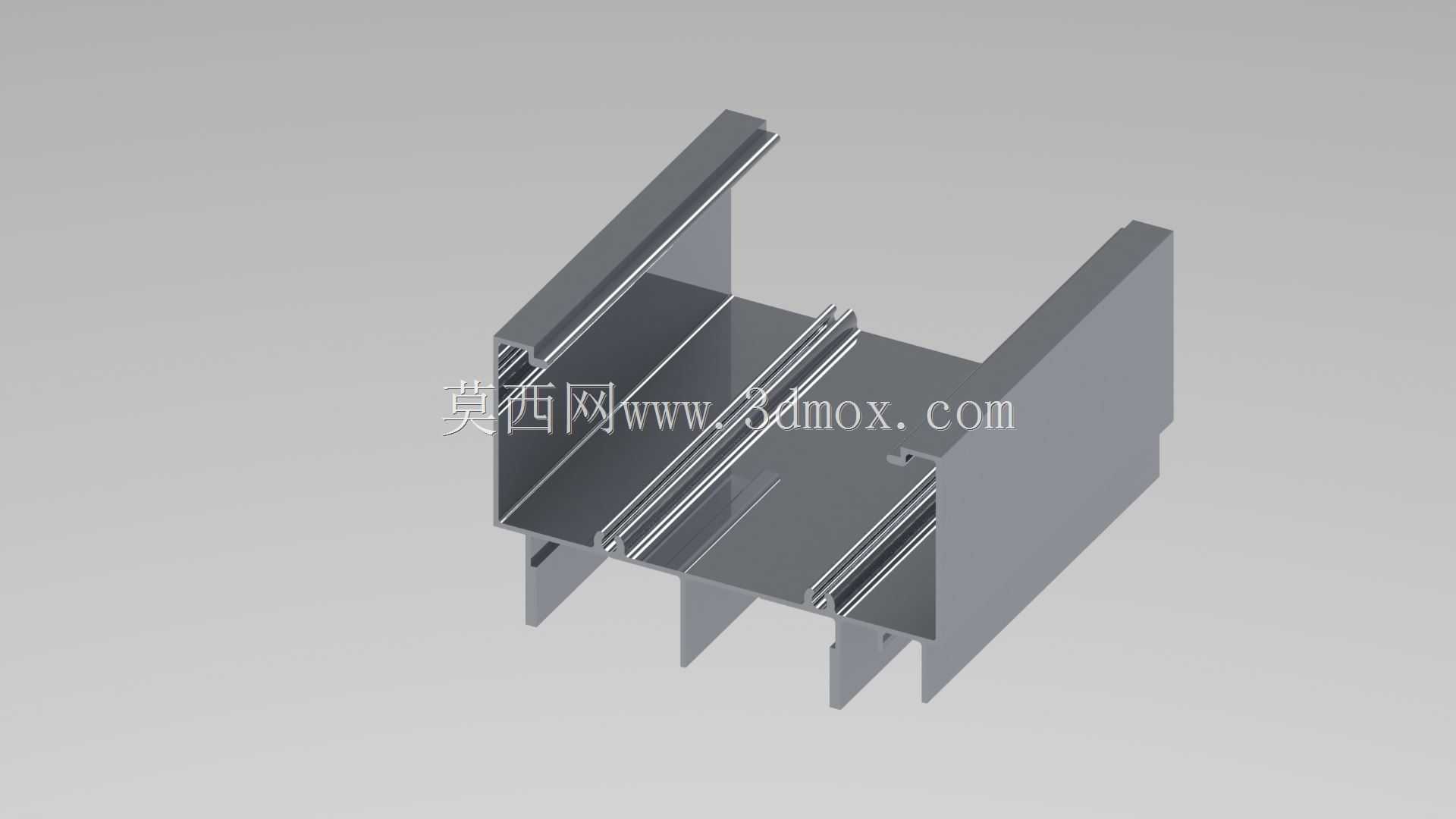

6s规格铝合金推拉门型材截面结构设计

　　在民用建筑、商用空间的室内隔断、阳台封闭、办公区域分隔场景中，铝合金推拉门是应用占比极高的门类构件，其核心受力与配合结构全部集成在挤压成型的铝型材截面上，本次拆解的这套6s规格推拉门型材结构，完全围绕推拉启闭的运动逻辑、密封配合要求、安装容错空间做针对性设计，没有冗余的结构特征，所有型腔、筋位、卡槽的尺寸都经过实际装配验证。从实际使用场景来看，这类推拉门多应用在对空间利用率要求较高的区域，相比平开门不需要预留门扇回转的开启半径，单扇门扇的重量全部由底部轨道承载，侧边型材只需要承担导向、密封、连接边框的作用，所以在型材截面设计时，首先要区分不同位置型材的受力边界：竖向的边框型材不需要承担竖向载荷，所以壁厚可以根据门扇尺寸做梯度设计，在安装五金件、锁具的位置局部加厚型腔壁厚，避免螺丝连接时出现滑牙、型材开裂的问题，而横向的上下横型材，尤其是下横需要承载整扇玻璃与型材的自重，还要和轨道上的滑轮配合，所以型腔内部设置了多道平行的加强筋，把滑轮安装位的受力均匀分散到整个型材截面上，避免长期使用后出现型材下挠、门扇推拉卡顿的问题。从设计思路上看，这套型材的截面完全遵循挤压成型的工艺要求，所有的型腔转角都做了适配挤压模具的圆角过渡，没有锐角结构，既可以降低挤压生产时的模具损耗，也能避免安装施工时割伤操作人员；型材外侧的密封胶条卡槽采用了等宽的燕尾槽结构，胶条安装后不需要额外打胶固定，依靠卡槽的过盈配合就能实现胶条的牢固固定，门扇关闭时，

　　相邻边框的胶条会形成两道平行的密封面，既可以阻挡室外的灰尘、雨水渗入室内，也能起到隔音缓冲的作用，避免门扇关闭时出现金属碰撞的异响。在安装边界的尺寸设计上，这套型材的截面外轮廓尺寸完全适配常规60系列推拉门的安装洞口，竖向边框的安装边预留了5mm的调节余量，在现场安装时，如果洞口存在土建施工的尺寸偏差，可以通过边框与墙体之间的填充间隙调整，不需要额外切割型材修改尺寸；上下轨道的配合间隙控制在1.2mm，既可以保证门扇推拉时不会出现左右晃动的旷量，也不会因为间隙过小导致热胀冷缩时门扇卡滞，滑轮的安装槽位采用了可调式设计，安装时可以通过滑轮上的调节螺丝调整门扇的水平度，补偿地面或轨道安装时的水平误差，避免门扇出现一边高一边低、

　　推拉时蹭轨道的问题。从功能特性上看，型材表面的所有配合面都做了平面度要求，相邻型材拼接时采用45度角组角连接，组角腔内部预留了组角片的安装槽，组角完成后可以在型腔内部注入组角胶，进一步提升拼接位置的结构强度，避免长期使用后角部出现开裂、错位的问题；玻璃安装的卡槽深度设置为15mm，适配5+20A+5的中空玻璃安装，卡槽底部预留了胶条安装位，玻璃安装完成后，外侧用压条卡入固定，不需要打胶就能实现玻璃的牢固固定，后期如果玻璃出现破损，只需要拆下压条就能更换玻璃，不需要破坏整个门扇的型材结构。在实际建模过程中，这类型材结构不需要做复杂的曲面特征，全部采用草图拉伸的方式就能完成，绘制截面草图时需要重点关注各个卡槽的尺寸公差，尤其是胶条卡槽、

　　滑轮安装槽、压条配合槽的尺寸，必须和配套的五金件、密封件尺寸匹配，否则会出现装配后松动或者装不上的问题；另外要注意型材的壁厚均匀性，挤压成型的铝型材如果壁厚差过大，生产时会出现出料变形、冷却后翘曲的问题，所以在草图绘制时要尽量保证各个位置的壁厚差不超过1mm，局部需要加厚的位置要做平滑的过渡，避免出现壁厚突变的结构。很多新手在做这类门窗型材建模时，容易忽略实际装配的干涉问题，比如相邻门扇的边框配合位置，如果型材的凸起尺寸设计过大，门扇推拉到边缘位置时会出现碰撞，无法完全关闭，如果尺寸设计过小，又会出现关闭后缝隙过大、密封失效的问题，这套结构里在相邻边框的配合位置做了阶梯式的搭接结构，门扇关闭时两个边框的搭接量为8mm，既可以保证完全遮挡缝隙，也不会出现推拉干涉的问题；另外轨道位置的型材设计了高低差的挡边，外侧的挡边比内侧高3mm，即使有雨水溅到轨道上，也会顺着挡边的坡度排到室外，不会渗入室内空间。
