带手动换挡机构的封闭式齿轮减速装置

　　这款带手动换挡机构的封闭式齿轮减速装置，在小型动力传输场景中有着非常广泛的适配性，常见于小型农用作业机具、低速物料输送辊道、手动应急传动设备这类需要多档位切换输出转速的工况中，能够在动力输入转速固定的前提下，通过侧置的换挡拨杆切换不同啮合的齿轮副，实现两档或者多档不同的输出转速与扭矩匹配，满足不同负载下的动力输出需求。从实际使用场景来看，这类减速装置不需要额外的电控换挡组件，纯机械结构的换挡拨杆直接通过拨叉驱动箱体内的滑移齿轮，可靠性极强，在野外无供电、潮湿多尘的作业环境下也能稳定工作，不会因为电控元件受潮、受振出现换挡失效的问题。

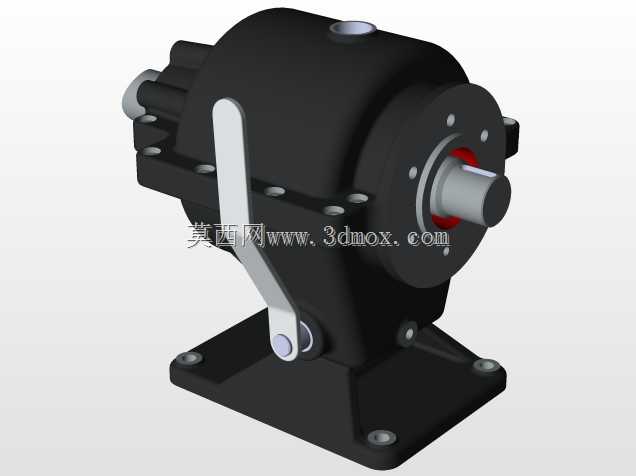

　　从结构设计思路来看，整个装置采用上下剖分的铸造壳体结构，壳体结合面通过一圈均布的内六角螺栓实现紧固密封，既能够保证箱体的刚性，承受齿轮啮合产生的径向与轴向载荷，也能方便后期拆解维护，更换磨损的齿轮、轴承或者密封件。输入轴与输出轴分别布置在箱体的两侧轴孔位置，轴伸端都设计了对应的密封结构安装位，能够防止箱体内的润滑油脂泄漏，同时阻挡外部的粉尘、泥水进入箱体内部破坏齿轮啮合面。侧置的换挡拨杆采用铰接式结构，拨杆下端与箱体内的换挡拨叉刚性连接，拨杆摆动的行程经过精准限位，刚好对应不同档位齿轮的啮合位置，不会出现换挡不到位或者过位打齿的问题，拨杆的铰接位置还设计了耐磨衬套，减少长期反复换挡带来的磨损量，延长机构的使用寿命。

　　底部的安装底座采用一体化铸造的法兰式结构，四个安装孔位分布在底座的四个角点位置，安装孔采用沉孔设计，能够让紧固螺栓的头部完全沉入沉孔内，不会突出底座平面影响安装贴合度，安装面经过铣削加工，平面度控制在合理公差范围内，保证装置安装到设备机架上之后不会出现偏斜，避免输入输出轴因为安装不对中产生额外的径向载荷，加速轴承和齿轮的磨损。从安装边界尺寸来看，整个装置的轴向总长度控制在适配小型设备安装空间的范围内，输出轴的轴径、键槽尺寸都符合通用传动件的配合标准，能够直接配套标准的联轴器、链轮或者皮带轮使用，不需要额外做转接加工，输入轴的轴伸尺寸也适配常见的小型驱动电机输出端，能够快速完成动力端的对接装配。

　　在功能特性上，封闭式的箱体结构能够让内部的齿轮副始终处于油浴润滑的状态，齿轮运转过程中带起的润滑油能够均匀覆盖所有啮合齿面和轴承位置，不需要频繁手动加注润滑脂，日常维护的工作量极低。箱体顶部设计了透气塞安装位，能够在装置长时间运转、箱体内温度升高气压变大的时候自动平衡内外气压，避免因为箱体内压过高导致密封件处出现渗油问题。换挡机构的操作阻尼经过合理设计，既不会因为阻尼过小出现档位自动滑脱的问题，也不会因为阻尼过大导致换挡操作费力，操作人员站在装置侧面就可以轻松完成档位切换，不需要额外借助工具。

　　从结构细节的设计考量来看，所有轴孔的位置度公差都经过严格控制，保证输入轴、中间轴、输出轴之间的中心距符合齿轮啮合的设计要求，避免因为中心距偏差导致齿轮啮合间隙过大或者过小，出现传动噪音大、齿面磨损快的问题。箱体外部的加强筋结构沿着轴承孔的受力方向布置，既能够提升箱体的整体刚性，减少齿轮啮合时箱体产生的形变，也不会过多增加整个装置的重量，兼顾了结构强度和轻量化的需求。输出轴端的轴承采用背对背的安装方式，能够同时承受径向载荷和双向的轴向载荷，适配输出端带轴向力的传动场景，比如配套链轮传动、锥齿轮传动的工况，都能稳定承载不会出现轴承窜动的问题。
