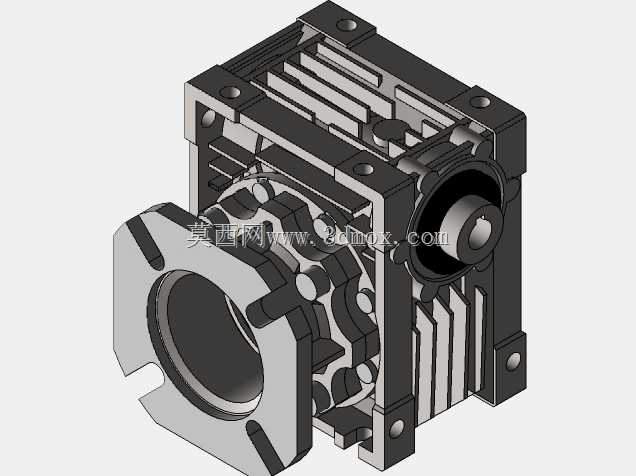

NMRV050蜗轮蜗杆传动减速机结构

　　在轻工输送、食品包装、小型自动化生产线的动力排布环节，这类蜗轮蜗杆结构的减速单元一直是小空间动力匹配的常用选择，区别于行星减速的高刚性同轴输出，蜗轮蜗杆结构自带的反向自锁特性，能在垂直输送、倾角工位上避免负载断电后出现溜车风险，省去额外的制动附件配置成本。从结构设计逻辑来看，这款NMRV050规格的减速单元采用方箱式铝合金壳体，散热筋沿壳体周向均匀排布，在连续运转工况下能通过增大壳体与空气的接触面积，把蜗轮副啮合产生的热量快速散出，避免长期高温导致润滑脂失效、齿面磨损加剧的问题。输入端采用标准法兰接口，可直接匹配不同功率的伺服电机、异步电机，安装止口的公差带按照H7精度设计，能保证电机轴与蜗杆轴的同轴度控制在0.02mm以内，

　　减少高速输入段的偏载振动。输出端为中空轴带法兰安装结构，可直接穿过负载轴通过键连接传递扭矩，也可根据工位需求选配单输出轴、双输出轴结构，适配不同的设备安装朝向。设计阶段针对安装边界做了充分考量，壳体四个角的安装孔位采用沉孔设计，既可以从正面穿螺栓固定在设备安装板上，也能从背面反向锁付，适配不同的安装空间限制；壳体上预留的油塞位置，既方便日常维护时更换润滑脂，也能通过油位观察孔判断内部润滑状态，避免缺油导致的齿面干磨。从实际使用场景来说，这类050规格的减速单元中心距为50mm，减速比覆盖范围广，单级就能实现较大的减速比，在小型皮带输送机、自动开门机构、包装线的拨料工位、光伏组件的翻转工位上都有大量应用，

　　因为蜗轮蜗杆啮合时是多齿同时接触，传动平稳性好，运行噪音比同级别的齿轮减速更低，适合对噪音有要求的民用设备、办公自动化设备场景。结构建模过程中，对蜗轮齿面的环面接触区域做了精确还原，蜗杆的导程角按照自锁临界值设计，既保证传动效率维持在合理区间，又能实现可靠的反向自锁，避免大减速比下效率过低导致的电机功率浪费；壳体的壁厚按照等强度原则设计，安装轴承的位置做了局部加厚处理，能承受输出端径向负载带来的局部应力，避免长期重载下壳体出现变形，导致轴承位偏心、齿面啮合偏差加剧的问题。输出端的密封结构采用双唇口油封，既能防止内部润滑脂泄漏污染工位物料，也能阻挡外部的粉尘、水汽进入箱体内部，适配多尘、潮湿的车间作业环境。在设备选型匹配时，

　　需要注意输入端的最高输入转速不能超过额定值，否则会导致蜗杆齿面的线速度过高，加剧磨损缩短使用寿命；输出端的径向负载、轴向负载要控制在额定承载范围内，若有重载冲击工况，需要选配更大一号的规格，避免蜗轮齿面出现崩齿、断齿问题。安装时要保证电机轴与蜗杆轴的同轴度，若同轴度偏差过大，高速运转时会产生明显的振动和噪音，还会导致输入端轴承过早失效。整个结构的建模还原了所有装配细节，包括壳体的连接螺栓位置、轴承安装位、油封槽、键槽尺寸，能直接用于设备布局时的干涉检查、安装板的孔位设计，也能作为同类型减速单元结构优化的参考基础，帮助设计人员快速完成动力单元的排布，减少重复建模的工作量。
