波纹压型金属屋面板材三维结构

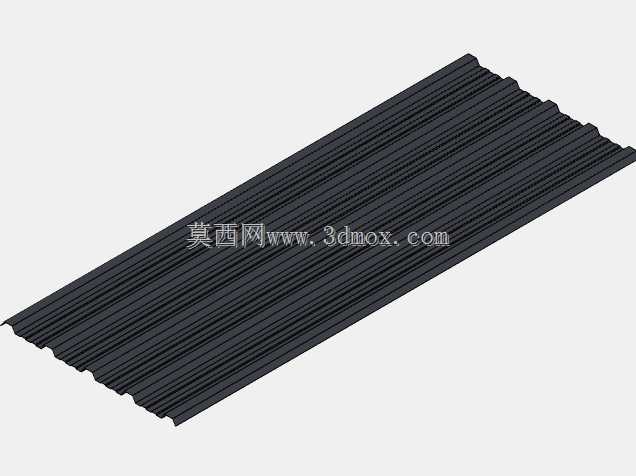

　　日常做工业厂房、临建配套的围护结构选型时，压型金属板是绕不开的常用构件，这次建模的760型波纹压型板，是现场施工中应用频次极高的一款版型。先从实际安装边界说起，该版型有效覆盖宽度为760mm，板长可根据项目屋面檩条的排布跨度灵活裁切，常规供货长度控制在12m以内，避免长板运输过程中出现弯折变形，板肋的波高经过现场反复验证，设置为常见的屋面排水适配高度，能够保证中到大雨天气下，屋面积水可以顺着板肋的导流方向快速排至檐沟，不会出现雨水倒灌进板缝的渗漏问题。

　　从设计思路上看，建模时首先还原了板材的辊压成型特征，整板采用连续等距排布的梯形波肋结构，波峰与波谷的过渡圆角完全匹配实际辊压生产线的成型轮弧度，不会出现直角弯折的应力集中问题——毕竟实际生产中，镀锌或镀铝锌卷材是通过多组成型轮逐步冷弯压型，过小的弯折半径会导致板材涂层开裂，降低后续使用的防腐寿命。板与板之间的搭接边做了暗扣式的咬合结构建模，这部分细节是很多新手建模容易忽略的点：实际安装时，相邻两块板的搭接边不需要外露打钉，而是通过专用支架与屋面檩条固定后，将相邻板的肋边互相咬合锁死，既避免了钉孔位置的渗漏隐患，也能让板材在温度变化时拥有足够的伸缩余量，不会因为热胀冷缩出现板件起鼓、拉裂的问题。

　　再说到实际应用场景，这款压型金属板除了常规工业厂房的屋面围护，也常被用在仓储库房的墙面围护、临时施工围挡的背板、设备防护棚的顶面覆盖，部分对隔音有要求的项目，还会在板的内侧贴合玻璃棉卷毡，配合穿孔底板形成复合吸音围护结构，用在厂区动力站、空压机房的墙面，能够有效降低设备运行的外传噪音。建模过程中特意还原了板材的厚度特征，常规工程上选用的板厚在0.4mm到0.8mm区间，不同厚度对应不同的檩条间距要求：比如0.5mm厚度的板材，檩条排布间距不能超过1.2m，否则施工人员踩踏屋面进行检修作业时，板材会出现过度变形，甚至引发坠物风险。

　　很多刚接触围护结构设计的人员，容易把压型板的模型做成简单的拉伸实体，忽略了板件的薄壁特征和波肋的成型细节，实际上在做整体厂房的三维装配时，准确的压型板模型能够帮助设计人员提前核对檩条与板材固定支架的位置，避免现场安装时出现支架错位、板缝无法对齐的问题。另外，建模时也考虑到了板材的端部裁切特征，实际工程中，屋面的泛水收边位置、屋脊位置的板材端部，需要根据收边件的形状做对应的裁切折边，模型里预留了端部的编辑边界，设计人员可以根据不同项目的收边要求，快速调整端部结构，不需要重新从零开始建模。

　　从功能特性上看，这种波纹结构的压型板，相比平板结构的刚度提升非常明显，相同厚度的金属板材，压成波纹形状后，垂直于板面方向的抗弯承载力能够提升数倍，不需要额外增加加强筋就可以满足常规屋面的荷载要求，包括屋面自重、施工检修荷载、当地的雪荷载都能通过波肋的结构受力传递到下部的檩条结构上。同时，连续的波肋形成了天然的导流通道，不管是屋面的雨水还是冷凝水，都可以顺着波谷的坡度快速排出，不会在板面形成积水残留，减少了板材长期泡水出现的腐蚀问题。

　　在做项目的碰撞检查时，准确的压型板模型还能帮助核对屋面穿出构件的位置，比如通风管道、屋面风机、避雷带支架的位置，提前在板材上预留对应的开孔，避免现场切割板材破坏涂层，影响整体的防腐性能。另外，模型的波距参数完全匹配实际生产的版型参数，生产厂家拿到模型后可以直接核对辊压设备的参数，不需要反复沟通版型尺寸，减少了设计与生产端的沟通成本。
