M10内六角圆柱头螺钉标准件结构设计

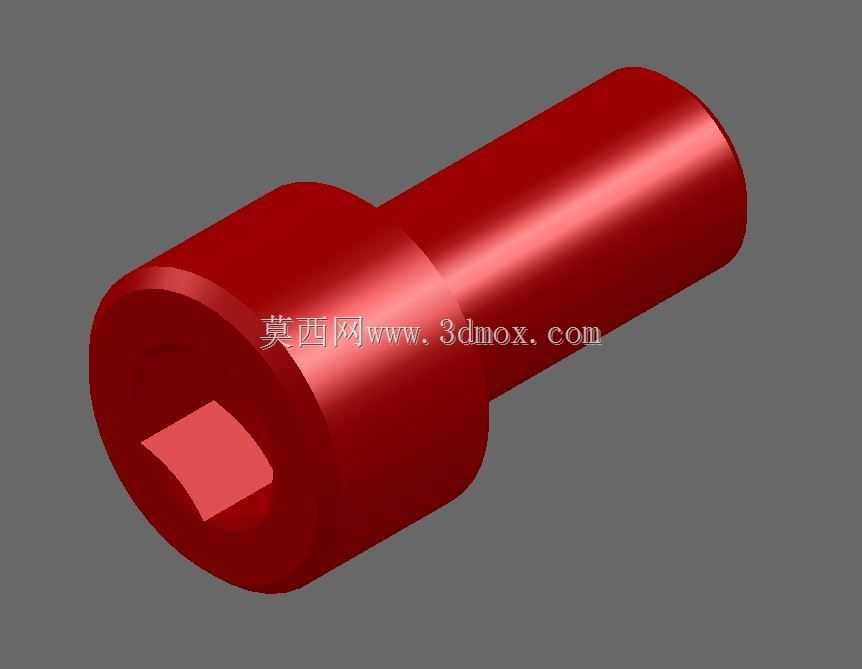

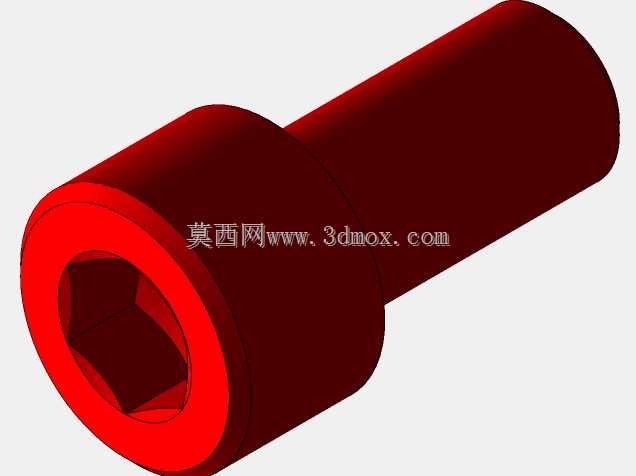

　　在各类机械装配、工装夹具搭建、自动化设备组装场景中，内六角圆柱头螺钉是应用频次极高的螺纹紧固件，本次呈现的M10规格内六角螺钉，覆盖L20到L40的常用长度区间，可适配不同厚度被连接件的锁紧需求。从实际选型角度看，这类螺钉的头部采用圆柱型设计，内六角驱动槽可匹配标准内六角扳手施加扭矩，相比十字槽、一字槽螺钉，能承受更大的锁紧力矩，不易出现滑牙问题，适合需要一定预紧力的钢性连接场景，在模具装配、机床附件固定、钣金框架拼接等工况下都能稳定发挥锁紧作用。设计过程中首先要明确安装边界：圆柱头的外径尺寸需匹配对应沉孔的加工公差，当被连接件需要螺钉头部不突出安装面时，沉孔的深度、直径要严格适配螺钉头部的尺寸参数，

　　避免出现头部高出安装面或者沉孔间隙过大导致的定位偏移问题。螺纹部分采用标准公制粗牙螺纹，牙型角60度，螺距符合M10螺纹的通用标准，可与同规格的标准螺母、预制螺纹孔顺畅旋合，不需要额外做适配加工。内六角驱动槽的深度设计也经过工程验证，既保证扳手插入时有足够的咬合深度，不会因为槽深过浅导致施力时扳手脱出，也不会因为槽深过大削弱螺钉头部的结构强度，在额定扭矩下锁紧时，头部不会出现开裂、变形等失效问题。螺钉杆部与头部的过渡位置采用圆角过渡，避免应力集中，在承受交变载荷、振动工况的连接场景下，能有效降低过渡位置的断裂风险，提升连接结构的疲劳寿命。从实际装配场景出发，长度20mm的规格适合两层总厚度不超过15mm的薄板件连接，

　　预留足够的螺纹啮合长度保证锁紧强度；长度40mm的规格则可适配带隔套、垫块的多层结构连接，或者需要穿过厚安装板再与螺母配合的使用场景。这类螺钉的表面处理通常根据使用环境选择，普通工况下采用发黑处理即可满足防锈需求，潮湿、腐蚀环境下则可更换为镀锌、镀镍版本，但三维结构本身不需要随表面处理调整尺寸，核心结构尺寸完全遵循通用紧固件标准，方便设计人员直接调用模型完成装配体的干涉检查、装配模拟，不需要反复核对标准件尺寸。在做三维装配设计时，调用该标准件模型可以快速完成螺钉连接的布局，检查螺钉头部与周边零件的间隙是否足够，扳手操作空间是否满足装配要求，避免实际加工组装时出现螺钉与周边结构干涉、扳手无法到位锁紧的问题。

　　很多新手设计人员在选用这类螺钉时，容易忽略头部沉孔的尺寸公差，或者预留的扳手操作空间不足，导致实际装配时需要二次扩孔、甚至修改周边零件结构，直接调用经过尺寸校验的标准件模型，就能在设计阶段提前规避这类问题，提升设计效率，减少生产装配阶段的返工成本。另外，内六角螺钉的圆柱头外侧为光滑圆柱面，在部分需要螺钉头部做径向定位的场景下，也能与安装孔形成小间隙配合，辅助被连接件的定位，相比沉头螺钉，它的头部支撑面为完整的环形平面，与被连接件的接触面积更大，锁紧时的压强更小，不会像沉头螺钉那样容易在较软的被连接件表面压出凹痕，适合铝合金、工程塑料等硬度较低材料的连接场景。在做设备维护时，内六角螺钉的驱动槽位于头部端面中心，即使螺钉安装位置周边空间狭窄，只要能将内六角扳手沿螺钉轴向插入驱动槽，就能完成拆装操作，相比外六角螺钉需要预留扳手的周向转动空间，它的空间适应性更强，在设备内部结构紧凑的位置也能顺利完成装配和拆卸作业。
