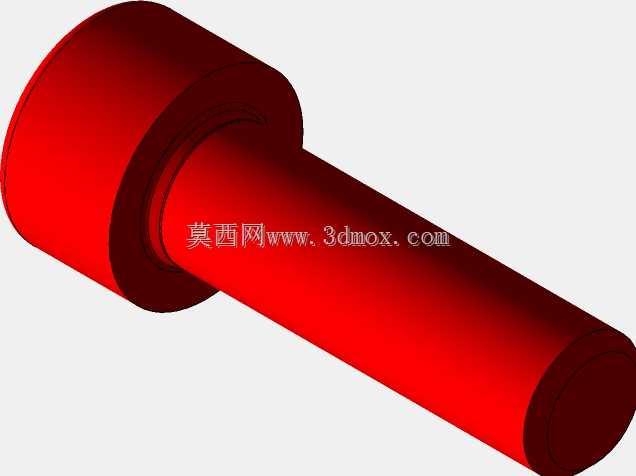

M6规格内六角圆柱头螺钉三维数模

　　在各类机械结构装配场景中，螺纹紧固件是应用频次最高的连接元件之一，其中内六角圆柱头螺钉凭借头部紧凑、可沉头安装、拧紧力矩传递效率高的特性，在精密设备、工装夹具、自动化模组、钣金机架的装配环节被大量使用。本次建模的M6规格内六角螺钉，对应公称直径6mm的粗牙普通螺纹，建模过程中完全遵循常规紧固件的实际装配尺寸逻辑，先确定螺杆部分的有效长度边界，再匹配头部的圆柱直径、头部高度参数，头部内凹的六角驱动槽尺寸按照通用拧紧工具的适配范围设定，保证虚拟装配时内六角扳手的操作空间不会与安装沉孔发生干涉。从实际应用场景来看，这类螺钉常被用于安装空间受限的位置，比如直线导轨的侧装固定、小型伺服电机的法兰连接、钣金护板的沉孔装配，由于头部为圆柱形，

　　可在工件上预先加工适配深度的沉孔，装配完成后头部完全没入工件表面，不会出现外六角螺栓头部突出带来的剐蹭风险，也能让设备外表面保持平整，减少积尘与安全隐患。设计建模阶段，首先要明确螺纹部分的建模逻辑，对于常规装配级别的数模，不需要逐牙绘制真实螺纹的螺旋扫描特征，而是采用装饰螺纹线配合公称直径标注的方式，既满足装配干涉检查的精度要求，又能降低模型的文件体量，适配大型装配体的运行流畅度；如果是用于紧固件力学仿真的高精度数模，则需要按照螺纹牙型的标准参数，通过螺旋扫描切除生成真实的牙型轮廓，保证螺纹啮合处的力学仿真计算精度。螺杆部分与头部的衔接位置，需要按照实际冷镦加工的工艺特征添加合理的过渡圆角，避免数模出现直角锐边，

　　既符合实际零件的加工工艺逻辑，也能在后续做有限元分析时减少应力奇异点的出现，让仿真结果更贴近实际受力状态。从安装边界来看，这款M6内六角螺钉的安装沉孔需要同时匹配头部直径与内六角扳手的操作空间，沉孔的深度要略大于螺钉头部高度，保证螺钉拧紧后头部不突出工件表面；沉孔的内径要比螺钉头部直径大0.2-0.5mm，留出装配时的位置调整余量，避免加工误差导致螺钉无法顺利放入沉孔。螺杆部分的光杆段长度需要根据被连接件的总厚度确定，要保证螺纹拧入基体的深度满足连接强度要求，一般来说拧入钢质基体的深度不小于1倍公称直径，拧入铝质、铸铁等软质基体的深度不小于1.5-2倍公称直径，避免螺纹滑牙导致连接失效。在三维装配过程中，

　　这类标准件的数模需要提前设定好配合参考，比如螺杆的圆柱面、头部的贴合端面，在装配时可以自动识别配合位置，提升大型装配体的搭建效率；同时要注意螺钉的长度选型，不能出现螺杆过长顶到基体内部结构、或者过短导致螺纹啮合长度不足的问题，数模的尺寸参数完全匹配实物的尺寸公差范围，可直接用于装配干涉检查、安装孔位的位置校核，也能导出工程图用于生产现场的装配指导。另外，这类内六角螺钉的头部驱动槽深度也有明确的尺寸要求，建模时不能将六角槽做的过浅，否则会导致实际使用时扳手插入深度不足，拧紧时出现滑角损坏螺钉槽的问题；也不能过深导致头部的结构强度不足，在大扭矩拧紧时出现头部开裂的情况。在不同的使用场景下，还可以根据需求调整螺钉的表面处理特征，比如镀锌钝化、发黑、镀镍等不同表面处理的外观质感，让整机的渲染效果更贴近实际产品的外观状态。对于设备维护场景来说，这类内六角螺钉的拆装只需要匹配对应规格的内六角扳手，相比十字槽螺钉能承受更大的拧紧力矩，不易出现槽口滑牙的问题，适合需要反复拆装维护的设备连接位置，比如设备的检修门、可更换模组的固定位置，既能保证连接的可靠性，也能降低维护时的零件损耗率。
