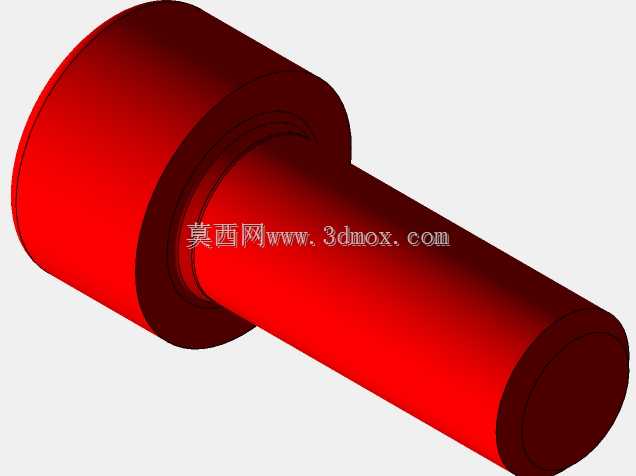

M8规格内六角圆柱头紧固螺钉结构

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，内六角圆柱头螺钉凭借其独特的结构优势，在紧凑安装空间、高预紧力要求的装配环节中占据不可替代的位置。这款M8规格的内六角螺钉，设计过程中严格遵循通用紧固件的装配适配逻辑，头部采用圆柱型结构，相比沉头螺钉不需要在被连接件上加工锥面孔位，大幅降低了薄板类零件、铝合金型材框架的加工难度，也避免了沉头孔加工偏差带来的头部贴合不良问题。从安装边界来看，该款螺钉杆部长度覆盖12mm到40mm的常用区间，能够适配不同厚度的叠层连接件装配需求，设计时预留了足够的螺纹旋合长度，当连接钢质零件时，旋合长度不低于螺纹公称直径的1倍，连接铝、铜等低强度材质零件时，旋合长度可达到公称直径的1.

　　5到2倍，保证连接强度不会因为螺纹滑牙失效。头部的内六角驱动结构，是这类螺钉的核心功能设计点，相比十字槽、一字槽的驱动形式，内六角孔能够承受更大的拧紧扭矩，装配时可以施加足够的预紧力，让被连接件之间形成足够的压紧力，避免设备运行过程中因为振动出现螺钉松动、连接错位的问题。同时内六角扳手属于L型结构，能够在狭窄的空间内完成拧紧操作，比如自动化设备的内部框架、机床的护板内侧、电子设备的壳体内部等外六角扳手无法伸入的位置，内六角螺钉都能顺利完成装配。在实际选型应用中，这类M8内六角螺钉常被用于3D打印机的框架组装、输送线的型材连接、工装夹具的零件固定、小型机床的护板安装等场景，设计建模时需要重点关注几个关键尺寸的公差匹配：

　　头部直径要控制在标准范围内，保证螺钉头能够沉入对应的安装沉孔或者平贴在零件表面；内六角孔的对边尺寸要符合通用扳手的适配公差，避免出现扳手打滑、无法插入的问题；杆部的螺纹精度要满足通用互换要求，不需要定制特殊丝锥就能完成对应螺纹孔的加工，降低现场装配的工具成本。建模过程中，螺纹部分采用简化的修饰特征表达，既能够在工程图中正确标注螺纹规格，也不会因为全螺纹的实体特征占用过多的模型资源，在大型装配体中调用时不会出现卡顿、加载缓慢的问题。头部与杆部的过渡位置设计了合理的圆角，避免应力集中导致螺钉在承受交变载荷时出现头部断裂的问题，这一点在振动工况下的设备连接中尤为重要，很多现场出现的螺钉断裂故障，都是因为头部过渡位置圆角过小，

　　应力集中系数过高，长期受振动载荷后萌生裂纹最终失效。从装配工艺角度考虑，这款螺钉的头部端面与杆部轴线的垂直度做了严格的设计约束，保证拧紧之后螺钉头部能够完全贴合被连接件表面，不会出现偏斜导致的压紧力不均、局部应力过大的问题。在通讯设备、电子类产品的结构装配中，这类螺钉还经常配合平垫圈、弹簧垫圈使用，平垫圈可以分散螺钉头对被连接件表面的压强，避免软质材质的零件表面被压伤，弹簧垫圈则可以提供一定的防松预紧力，在小幅振动的工况下避免螺纹副自行回转松动。设计这类标准件模型时，不需要做过多的非标结构改动，核心是保证所有尺寸与通用工业标准一致，让不同的设计人员调用模型时，不需要二次核对尺寸就能直接用于装配设计，减少选型出错的概率。在实际的设备维护场景中，标准化的内六角螺钉也能降低备件储备的难度，工厂只需要储备对应规格的通用标准件，就可以完成不同设备上同规格螺钉的更换，不需要单独采购非标紧固件，大幅降低运维的物料成本。
