25号30齿A型单排链轮传动结构

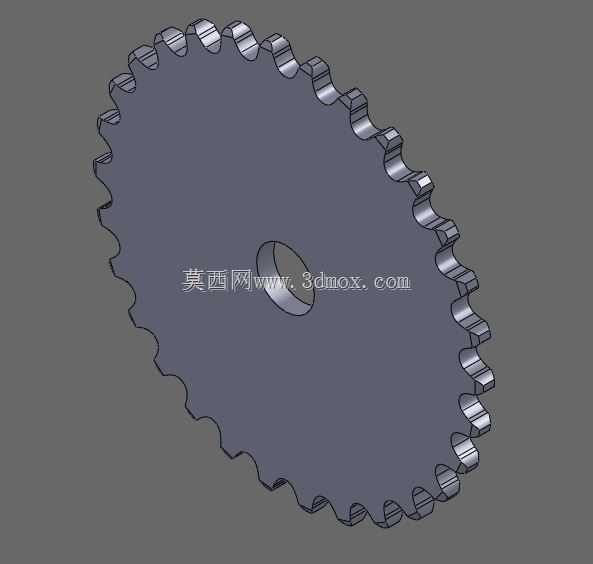

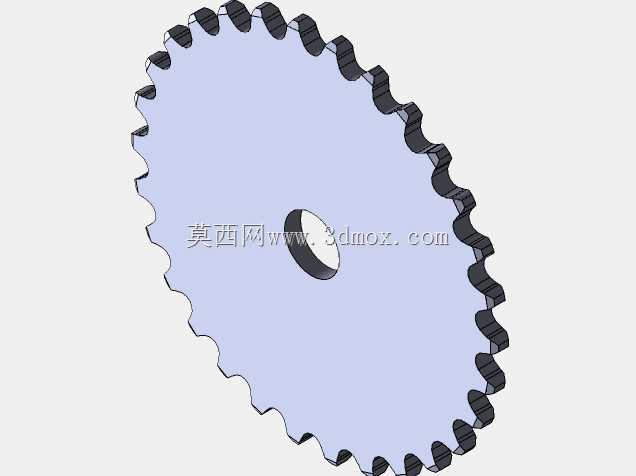

　　在各类链传动系统的设计搭建过程中，链轮作为和链条直接啮合的核心传力零件，其齿形精度、结构形式直接决定了整套传动机构的运行平稳性、负载能力与使用寿命，本次涉及的25号30齿A型链轮，是适配25号单排滚子链条的专用传动零件，在轻工输送设备、小型自动化生产线、包装机械进给机构、农用小型机具传动单元中有着极为广泛的应用场景。这类A型链轮属于无轮毂凸台的平板式链轮结构，整体为单片圆盘式构造，中心开设安装轴孔，可直接通过键连接与传动轴实现周向固定，部分安装场景下也可配合紧定螺钉实现轴向定位，相较于带单侧或双侧轮毂的B、C型链轮，A型结构的轴向安装尺寸更小，尤其适合安装空间局促、轴向布局紧凑的传动工位，比如小型输送线的端部驱动辊筒安装位、

　　桌面型自动化设备的内部传动腔，不需要预留轮毂的避让空间，能大幅压缩传动单元的整体体积。从设计逻辑来看，这类链轮的齿形参数完全匹配对应型号链条的节距、滚子直径参数，30齿的齿数选择属于中低速传动场景下的均衡配置，既不会因为齿数过少导致链传动的多边形效应加剧，引发运行过程中的冲击、振动与链条磨损加快问题，也不会因为齿数过多造成链轮整体外径过大，带来传动比过小、机构布局冗余的问题，在常规0.5-5m/s的链传动线速度区间内，30齿的配置能兼顾传动平稳性与结构紧凑性的需求。齿形加工层面，采用三圆弧一直线的标准齿形设计，齿沟圆弧半径与链条滚子外径形成合理配合，保证链条啮入、啮出过程中滚子能顺畅进入齿槽，不会出现卡滞、顶齿现象，

　　同时齿面的工作段角度经过优化，能在传递扭矩的过程中让载荷均匀分布在参与啮合的多个轮齿上，避免单齿受力过大出现崩齿、过度磨损的问题。从安装边界尺寸来看，该链轮的齿顶圆、齿根圆尺寸严格匹配25号链条的啮合参数，中心轴孔可根据实际传动轴的直径进行适配加工，平板式的结构也方便设计人员根据实际安装需求，在轮盘上加工减重孔、安装定位螺孔，不需要受轮毂结构的限制，在一些需要轻量化设计的移动设备、小型机具上，还可以通过合理的减重孔设计降低链轮自身的转动惯量，减少传动过程中的启停冲击。实际应用中，这类平板A型链轮常被用于输送线的从动端张紧工位，因为张紧轮位置不需要传递大扭矩，平板结构更方便调整安装位置，也可用于轻载驱动工位，

　　搭配对应的单排链条实现平行轴之间的动力传递，相比齿轮传动，链传动本身具备一定的缓冲能力，对安装中心距的误差容忍度更高，适合远距离的动力传递场景，而A型链轮的平板结构在安装调试时，能更方便地对齐链条的中心平面，减少链条跑偏、异常磨损的概率。在建模过程中，这类链轮的参数化构建需要严格遵循链传动的设计标准，先确定节圆直径作为基础参数，再依次绘制齿沟圆弧、工作段直线、齿顶圆弧，最后通过圆周阵列完成全部轮齿的构建，中心轴孔的尺寸需要根据配合轴的公差要求设置合理的配合间隙，键槽的尺寸也需要对应轴上的平键参数进行匹配，保证装配后无周向窜动。需要注意的是，这类链轮在实际使用中，需要根据传递的扭矩大小选择合适的材料与热处理工艺，轻载场景下可采用45号钢调质处理，重载场景则需要对齿面进行高频淬火提升耐磨性，而三维模型的构建过程中，也需要预留出后续加工的工艺余量参考，方便设计人员直接调用模型完成整套传动机构的装配干涉检查，验证安装空间是否满足要求，提前排查轴系对齐、链条张紧行程预留等设计问题，减少后续实物加工装配阶段的整改成本。
