同轴式多级传动齿轮箱结构设计

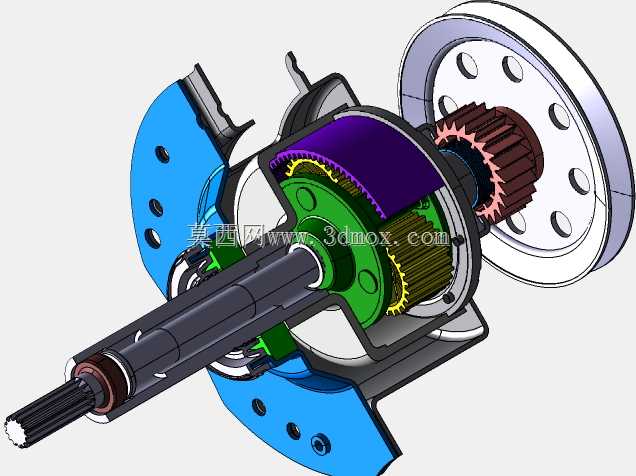

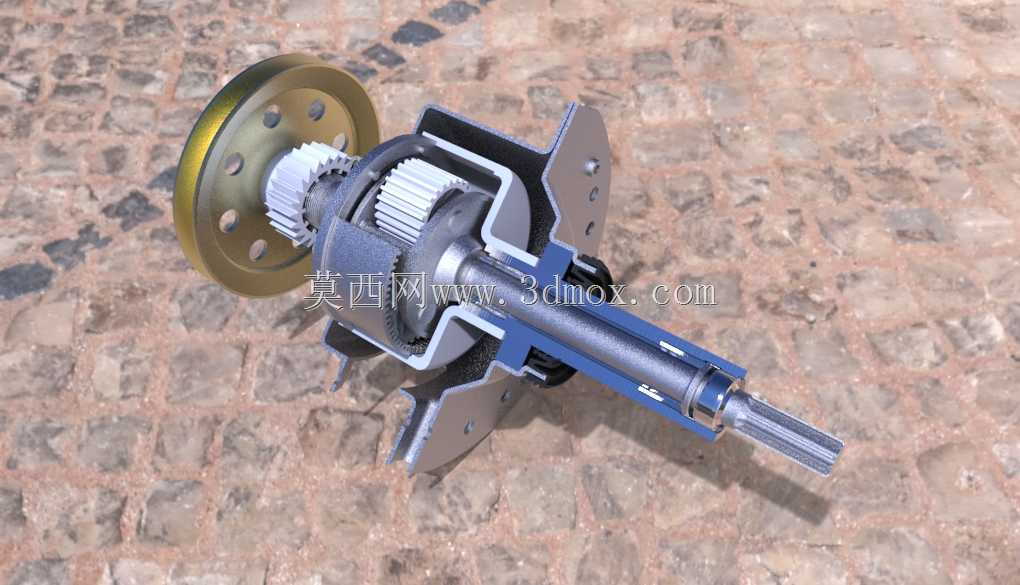

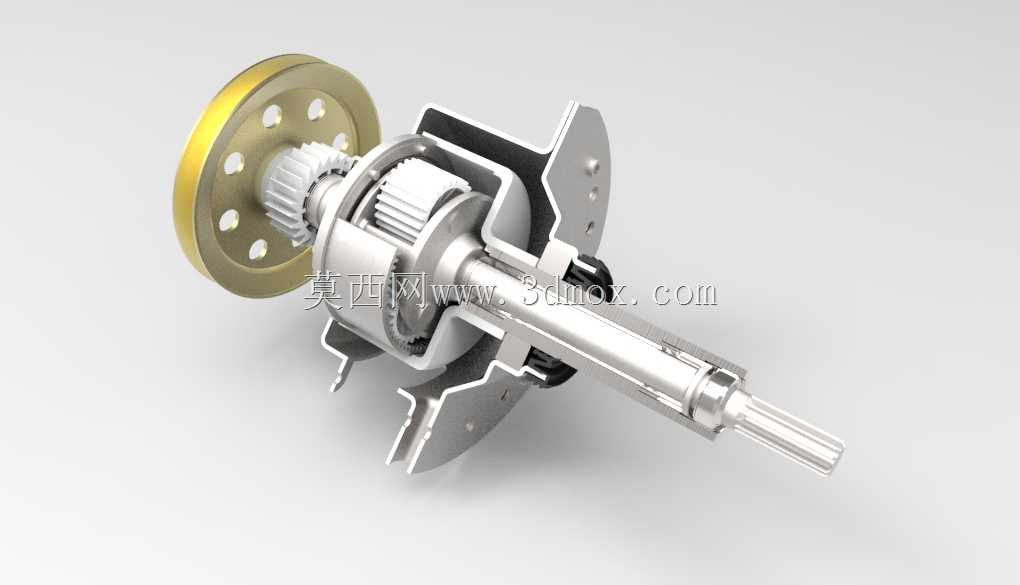

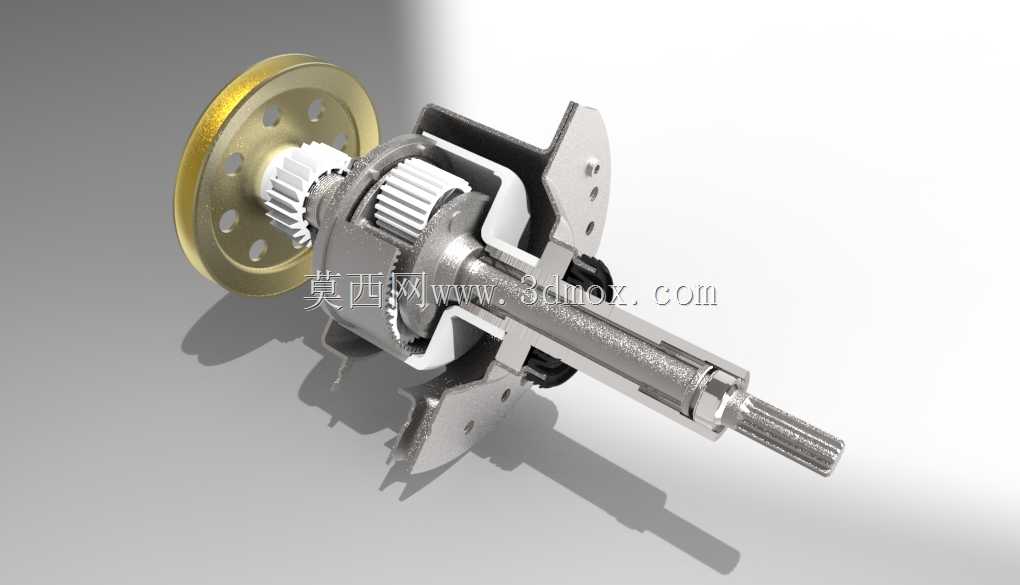

　　这款同轴布置的齿轮传动组件，核心应用场景覆盖小型动力设备的转速匹配与扭矩放大环节，常见于手持电动工具、小型代步装置、精密传动工位的动力输出端，承担原动机与执行端之间的动力转换职责，可将高转速低扭矩的输入动力转换为低转速高扭矩的输出动力，匹配执行机构的负载运行需求。从结构设计逻辑来看，整体采用输入输出轴同轴贯穿的布局形式，能最大程度压缩传动组件的径向安装空间，适配安装空间局促的设备内部腔体，避免传统平行轴齿轮箱占用横向空间过大的问题。组件集成了行星轮系与定轴轮系的组合传动结构，靠近输入端的行星齿轮组可实现大减速比的一级减速，配合中段的定轴传动齿轮完成二级扭矩传递，末端的花键输出轴可直接对接负载端的连接套，无需额外加装联轴器，

　　减少传动链路的连接间隙，提升动力传递的刚性。安装边界方面，组件中部的冲压金属支架为核心安装定位基准，支架上预留的三个通孔对应设备腔体的安装螺柱位置，安装时仅需将支架贴合设备内部的安装基面，穿入固定螺钉即可完成组件的定位固定，输入侧的带孔金属轮为输入连接端，可通过皮带连接原动机的输出带轮，也可直接替换为联轴器对接电机输出轴，适配不同的动力输入形式。从功能特性来看，齿轮组的啮合齿面均做了等模数等压力角的参数匹配，各级齿轮的齿侧间隙控制在0.02-0.05mm区间，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的正反转回程误差，适配需要频繁换向的传动工况。轴系部分采用多段阶梯轴设计，不同轴段分别对应齿轮内孔、轴承内圈、

　　密封件的安装定位，轴肩位置的尺寸公差严格匹配配合件的安装要求，保证旋转过程中轴系不会出现轴向窜动。两端的支撑结构采用含油轴承与滚动轴承组合的形式，靠近输出端的滚动轴承可承受更大的径向负载，适配输出端带偏载的工况，输入端的含油轴承可降低高速旋转时的摩擦噪音，提升组件运行的平顺性。设计过程中优先考虑了组件的装配工艺性，所有零件均采用从轴向依次套装的装配顺序，无需复杂的专用工装即可完成整机组装，支架的冲压成型工艺可实现批量生产时的成本控制，齿轮部分采用粉末冶金与机加工结合的工艺，兼顾齿面强度与生产效率。实际选型应用时，可根据输入转速与输出扭矩的需求，调整各级齿轮的齿数比，匹配不同的减速比需求，组件的整体轴向尺寸可通过调整轴段长度进行适配，

　　无需改动核心的齿轮啮合参数，可快速衍生出适配不同功率等级的系列化产品。在日常运维场景中，组件的腔体内部预填润滑脂即可实现长期免维护运行，无需额外加装润滑油路，适配密封要求高、无法定期补油的应用场景，金属外壳的防护结构可阻挡外部粉尘进入齿轮啮合区域，避免磨粒磨损导致的齿面损伤，提升组件的使用寿命。
