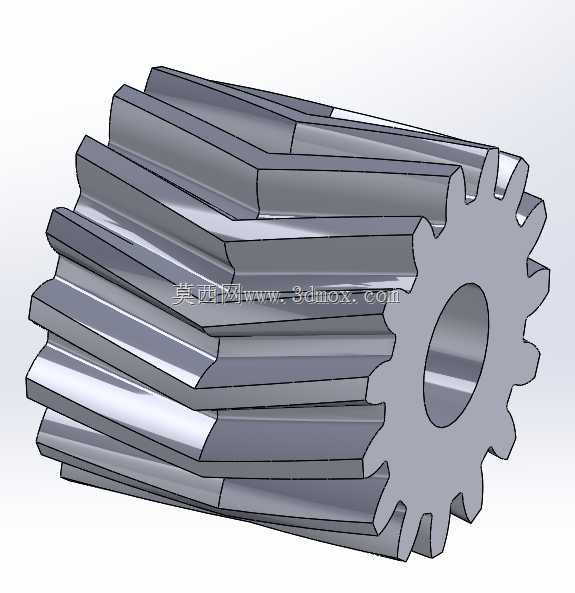

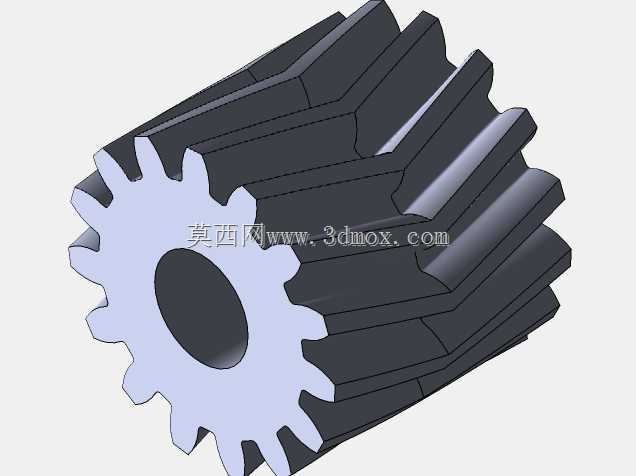

施工设备用人字齿传动构件三维结构

　　在工程施工类重载传动场景中，人字齿轮的应用始终占据核心传动位置，这类构件的设计逻辑完全围绕重载工况下的平稳传动需求展开，区别于普通直齿圆柱齿轮仅能沿齿宽方向单线啮合的特性，人字齿的左右旋齿对称排布结构，可在啮合过程中自然抵消轴向分力，这一特性让它在重型施工设备的传动链中无需额外加装大规格推力轴承来平衡轴向载荷，能有效压缩传动总成的轴向安装空间，同时降低轴承选型的载荷冗余要求。从实际施工设备的运行工况来看，这类齿轮常被配置在卷扬机构、混凝土搅拌主机驱动端、重型履带行走机构的减速箱内部，这类场景普遍存在启动载荷波动大、连续运行时间长、作业环境粉尘浓度高的特点，普通斜齿轮运行时产生的持续轴向力会加速轴承磨损，

　　在频繁正反转的施工工况下甚至会出现轴系窜动问题，而人字齿的对称齿向结构让左右两侧齿面的轴向力大小相等方向相反，可实现力系的内部自平衡，从根源上规避了轴向窜动带来的传动失效风险。在设计层面，这款人字齿轮的齿部参数匹配施工设备常用的6级精度加工要求，齿顶与齿根均做了符合重载传动标准的圆角过渡处理，避免应力集中在齿根位置引发断齿故障；中心安装孔采用基孔制公差设计，可直接与对应规格的渐开线花键轴或者平键轴配合安装，孔壁的粗糙度要求控制在Ra1.6以内，保证装配后轴与齿轮的同轴度误差在允许范围内，避免高速运转时出现偏载打齿问题。齿宽的设计充分考虑了施工设备的重载特性，相比同模数同齿数的直齿轮，齿宽做了针对性优化，

　　在保证齿面接触强度满足额定载荷1.5倍过载要求的前提下，不会因为齿宽过大导致齿向载荷分布不均。从安装边界来看，这款齿轮的最大外圆尺寸适配常规施工设备减速箱的内腔预留空间，齿顶与箱体内壁的安全间隙控制在5mm以上，避免运行过程中齿顶与箱体发生剐蹭，同时也预留了足够的润滑油流动空间，保证啮合过程中齿轮油可以充分带走齿面摩擦产生的热量，降低齿面胶合的失效概率。齿轮两端的端面均做了平面度处理，装配时可直接与轴肩、定位套端面贴合，不需要额外加装调整垫片来补偿端面跳动误差，能有效减少现场装配的工序时长。在实际传动过程中，人字齿轮的啮合是渐进式的，轮齿从齿端开始逐步进入啮合，再从另一端逐步退出，

　　啮合过程中同时参与啮合的轮齿对数比直齿轮多30%左右，这让它的传动平稳性大幅提升，在施工设备重载启动或者突然加载的工况下，不会出现直齿轮常见的冲击异响问题，同时也能降低传动过程中的振动传递，延长整个传动链上其他零部件的使用寿命。针对施工场景常见的粉尘侵入问题，这款齿轮的齿面设计时预留了合适的齿侧间隙，即使有少量粉尘进入啮合面，也不会因为间隙过小出现卡齿问题，同时合理的侧隙也能补偿热胀冷缩带来的尺寸变化，避免夏季连续高负荷运行时齿面因为热膨胀出现卡滞故障。从结构细节来看，轮齿与轮毂的过渡位置采用了大圆弧过渡结构，没有应力集中的直角棱边，在有限元校核时，该位置的最大应力值远低于材料的许用疲劳强度，可满足施工设备累计上万小时的使用寿命要求。轮毂的厚度设计也匹配重载传动的扭矩传递需求，不会因为轮毂过薄在大扭矩传递时出现轮毂开裂问题，同时轮毂厚度也没有过度冗余，能合理控制构件自身重量，降低轴系的转动惯量，减少设备启动时的能量损耗。
