工业起重用紧固式索具结构设计

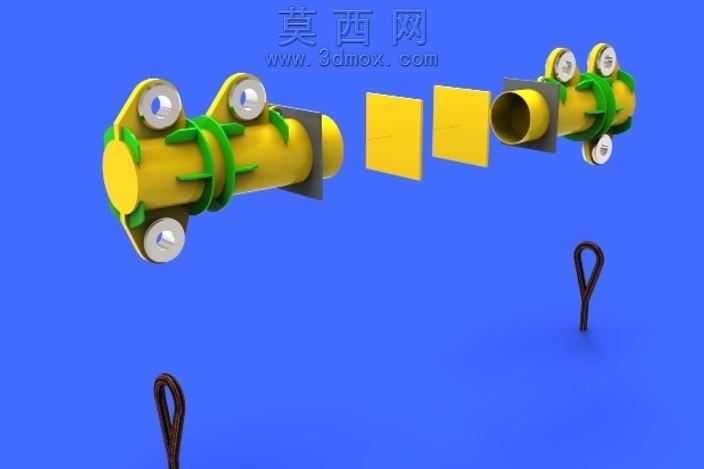

本款索具采用三维参数化建模方式完成整体结构搭建，建模过程中先以基准轴、基准面定位核心承力筒体的中心位置，依次绘制筒体截面草图后通过拉伸特征生成主体承力结构，筒体两端预留的安装位通过切除特征精准加工出适配紧固件的安装平面，保证后续装配时连接件能够完全贴合受力面。模型中绿色的绑带结构采用扫描特征完成建模，沿筒体外壁预设的螺旋引导线生成等截面绑带实体，绑带与筒体接触位置添加了0.2mm的配合间隙，既还原实际装配的公差要求，也避免渲染时出现模型穿模问题。两端的固定耳片采用钣金模块建模，先绘制平板草图后通过折弯特征生成带安装孔的弯折结构，安装孔位置严格对齐筒体端部的安装平面，孔位公差按照通用五金件的装配标准设置，保证配套螺栓能够顺利穿入完成锁紧。渲染阶段采用蓝色纯色背景突出索具主体结构，筒体表面赋予亮黄色金属漆材质，调整材质粗糙度参数至0.15模拟工业漆面的微哑光质感，绑带部分赋予高饱和度绿色橡胶材质，添加轻微的凹凸纹理还原橡胶制品的表面肌理，金属紧固件部分赋予抛光不锈钢材质，调高反射参数模拟金属件的高光反射效果，场景内添加三点布光，主光从左上方45度角照射打出主体结构的明暗层次，辅光从右侧补光弱化暗部死黑区域，背光从后方勾勒索具的轮廓边缘，让整体结构的立体感更加突出。设计过程中充分考虑索具的实际承重需求，筒体采用等壁厚空心结构在保证结构强度的同时降低整体自重，绑带沿筒体轴向均匀分布，将承重载荷均匀分散到筒体各个位置，避免局部应力集中导致的结构损坏，端部的固定耳片采用外翻式设计，既方便与外部起重设备连接，也能在受力时将载荷传递至整个筒体截面，提升整体的承重上限。模型还配套制作了爆炸视图效果，将索具拆解为筒体、绑带、紧固件、端部连接板四个独立部分，清晰展示各个构件的装配关系与配合位置，方便使用者快速理解索具的组装逻辑与结构组成，整体建模过程严格遵循机械设计的装配规范，所有特征参数均可编辑调整，方便后续根据不同承重需求修改尺寸参数生成适配不同场景的索具型号。
