L型安全支撑固定支架结构设计

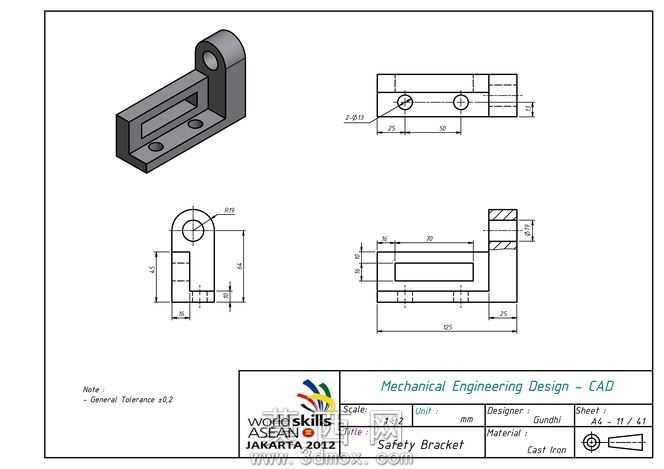

本作品为L型安全支架的三维参数化建模成果，整体采用立式弯折的一体化结构设计，建模过程严格遵循工程制图规范，以三视图标注的尺寸为基准完成全参数化特征构建。建模阶段首先绘制底座的二维草图，通过拉伸特征生成带两个安装沉孔的矩形底座，底座表面做平整处理，沉孔深度与孔径完全匹配图纸标注，保证安装时螺栓可完全沉入不突出平面。随后绘制竖直支撑臂的草图，通过拉伸与底座合并为整体，支撑臂上部设计有带通孔的铰接耳结构，耳孔与臂身做圆角过渡处理，避免应力集中；支撑臂中部开设矩形减重槽，在保证结构强度的前提下降低整体重量，减重槽的边缘做倒角处理，去除锐边提升加工安全性。结构设计上充分考虑受力特性，底座与竖直臂的弯折处采用大圆角过渡，分散承载时的应力，上部铰接孔用于连接活动构件，底座的两个安装孔用于将支架整体固定在安装基面，中部的减重槽同时可作为走线或避让空间，适配多种安装场景。材质设定为铸铁材质，渲染时赋予模型哑光深灰色金属质感，表面做轻微的粗糙纹理处理，还原铸铁零件的真实外观，铰接孔内壁做光滑处理，体现加工面的精度差异。建模过程中所有特征均保持全约束，尺寸参数可直接关联修改，方便后续根据不同的承载需求调整支架的整体尺寸、孔径大小与臂身高度，模型的几何公差严格遵循图纸标注的通用公差要求，所有配合面的尺寸精度控制在合理范围内，可直接用于后续的工程出图、虚拟装配与有限元受力分析，完整还原了安全支架的结构特性与功能设计，符合机械加工的工艺要求。
