MAXON EC系列微型直流无刷电机结构

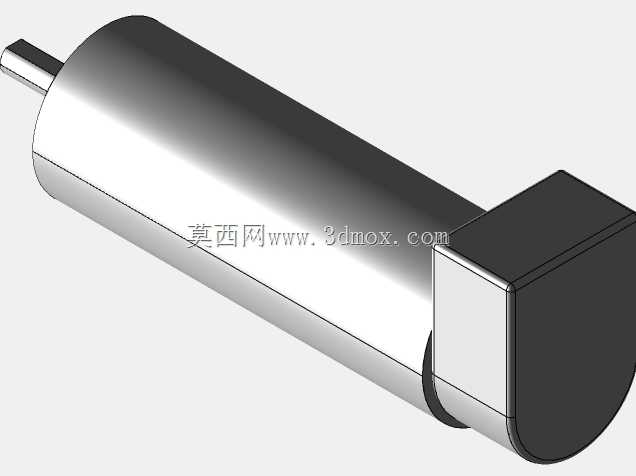

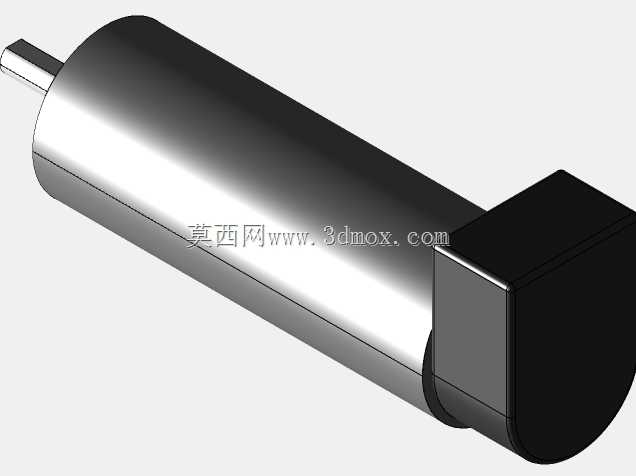

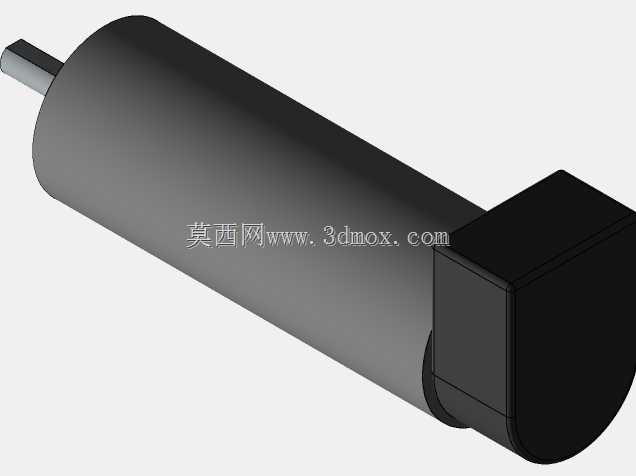

　　这款微型无刷电机的结构设计，核心围绕高功率密度输出场景做适配，在精密传动、小型自动化执行端的应用覆盖极广，从医疗设备的微量泵驱动、工业机器人关节的末端执行单元，到航空航天模型的动力输出、精密检测仪器的位移调节机构，都能见到同结构电机的应用身影。从结构布局来看，主体采用圆柱形定子壳体设计，壳体表面做哑光硬质氧化处理，既能够提升壳体的散热效率，也能在紧凑安装空间内降低相邻金属部件的短路风险，输出轴采用单出轴光轴设计，轴径公差控制在h6级，可直接适配高精度联轴器、微型同步带轮或者小模数齿轮的压装需求，无需额外做轴面二次加工。尾部的编码器安装仓采用方形凸台结构，和主壳体做一体化同轴定位，凸台的安装基准面和电机输出轴的垂直度公差控制在0.

　　02mm以内，能够直接适配增量式或者绝对值编码器的贴装，省去了用户自行设计编码器安装支架、调整同轴度的工序，在紧凑安装场景下能大幅缩减整体机构的轴向尺寸。设计过程中，绕组部分采用集中式绕线方案，配合内置的霍尔传感器做换相检测，相比传统有刷电机，取消了碳刷和换向器的摩擦接触结构，运行过程中无电火花产生，电磁干扰水平更低，连续运行寿命能达到有刷同功率电机的10倍以上，适合在长时间连续运行的自动化设备中使用，不需要定期停机更换碳刷维护。安装边界方面，主壳体的圆柱外径为标准公制尺寸，可直接适配市面上通用的微型电机固定夹、安装法兰，尾部方形凸台的四个边角做了R角过渡，避免安装过程中锐边划伤操作人员或者相邻线缆，输出轴的伸出长度经过优化，

　　既能够满足常规传动件的安装深度需求，也不会因为轴伸过长导致高速运行时出现轴端跳动超差的问题。从实际使用的角度看，这款电机的转子采用多极磁钢结构，转动惯量极低，动态响应速度快，在需要频繁正反转、快速启停的工况下，能够快速跟随控制信号调整转速和输出扭矩，不会出现明显的滞后或者过冲问题。壳体内部的轴承采用预紧式深沟球轴承配置，前后轴承的同轴度通过壳体的一体加工保证，径向跳动量控制在微米级，在带动精密负载做匀速转动时，不会出现明显的转速波动，能够满足光学检测、精密计量类设备对动力源平稳性的严苛要求。尾部的出线位置做了防弯折结构设计，线缆从凸台侧面引出，出线口做圆弧过渡处理，在设备布线过程中反复弯折线缆也不会出现线芯断裂的问题，

　　适合在有相对运动的机构末端安装使用。在结构建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注，定子和转子的气隙均匀性通过壳体和端盖的止口配合保证，装配时不需要额外做调整即可满足气隙均匀度要求，端盖和主壳体采用激光焊接工艺固定，相比螺丝固定的结构，整体密封性更好，能够在有少量粉尘、凝露的工业环境下稳定运行，不需要额外加装防护外壳。
