17寸负偏移量红色铝合金轮毂设计

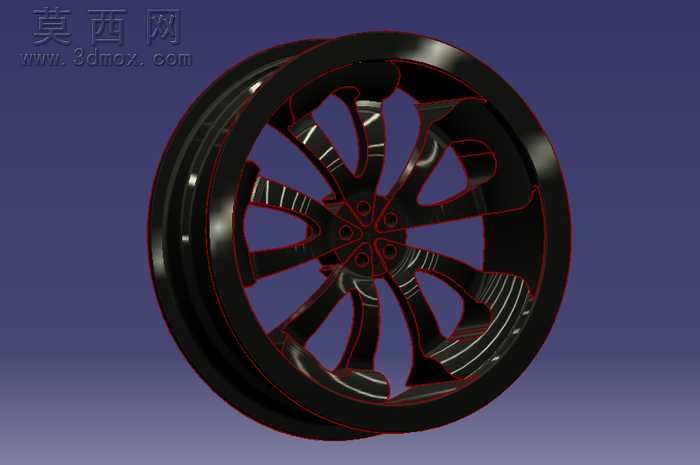

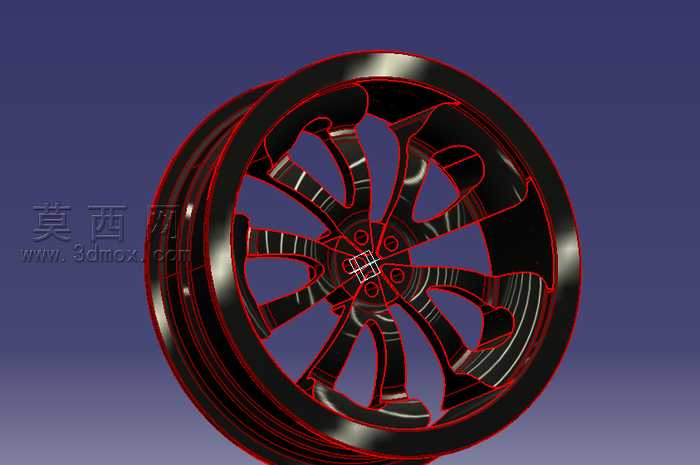

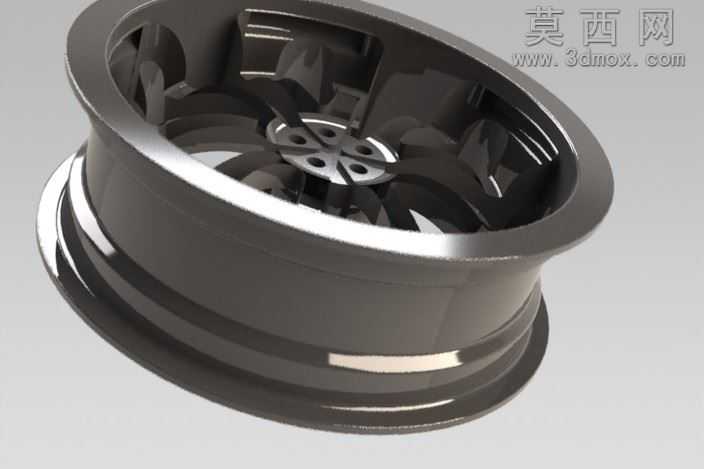

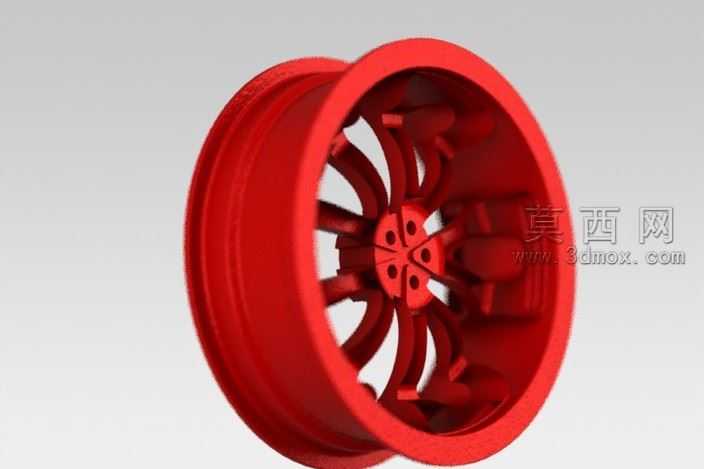

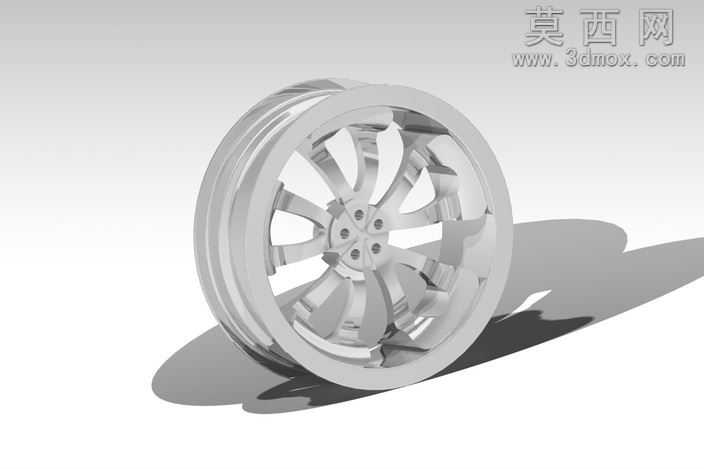

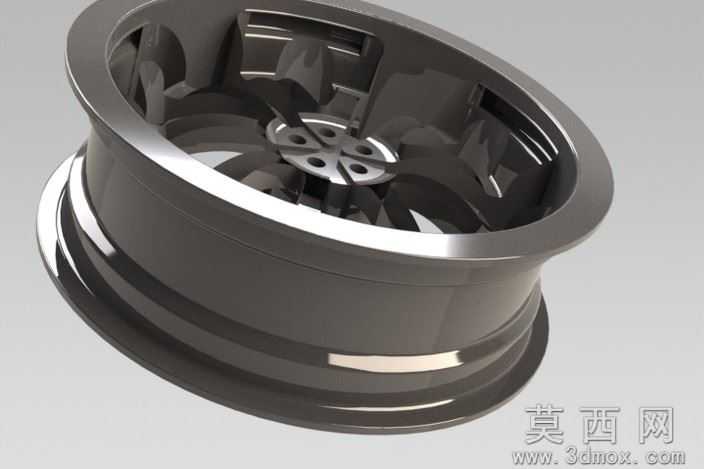

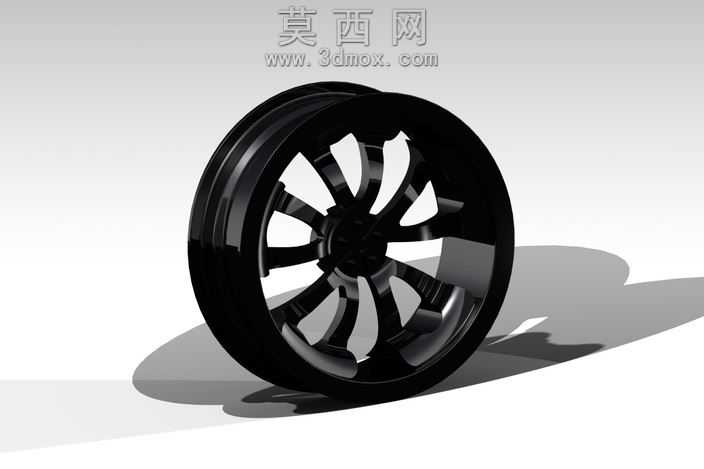

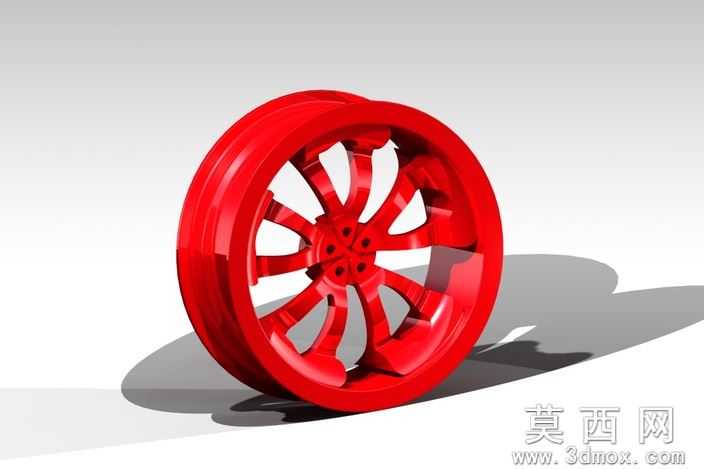

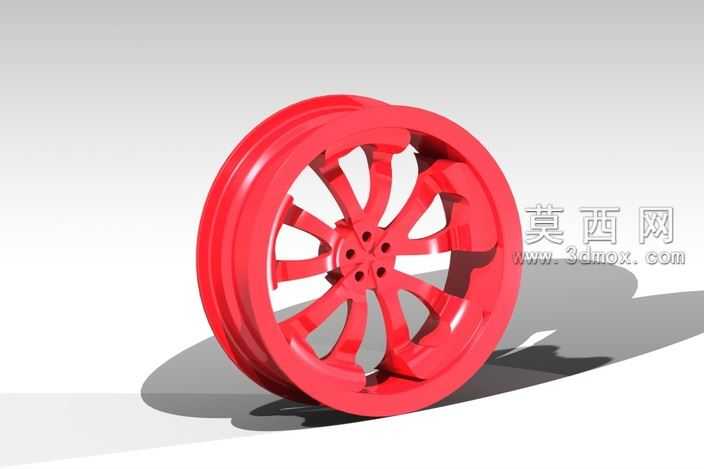

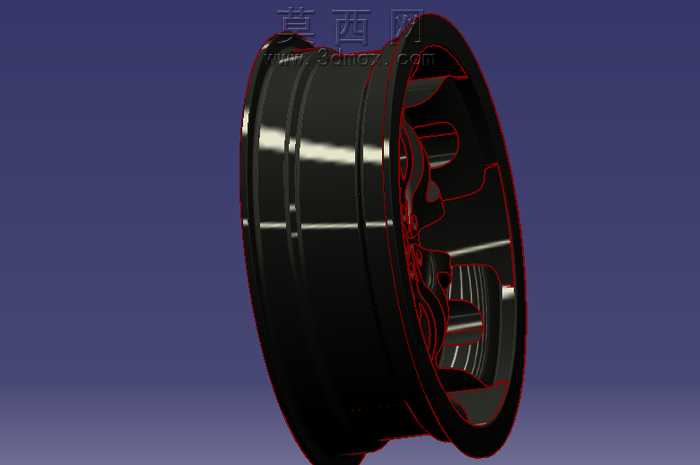

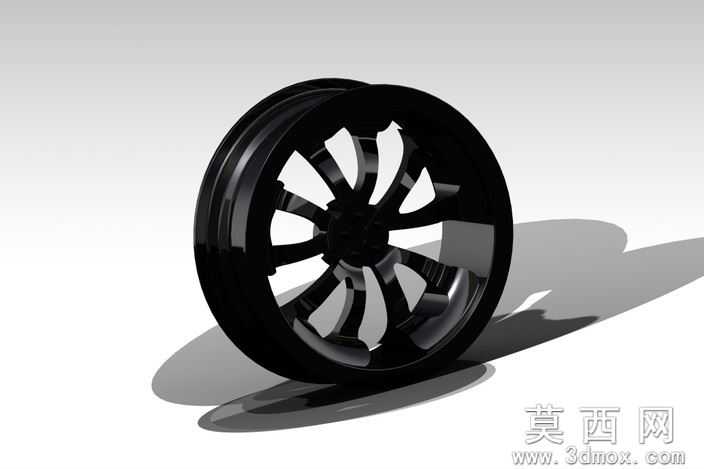

本作品为17英寸规格的铝合金轮毂三维建模设计，建模阶段以毫米为基础单位搭建全参数化模型，可根据实际量产需求快速调整尺寸参数适配不同车型。建模过程中先绘制轮毂中心定位基准，确定螺栓孔的节圆直径、中心孔尺寸与安装面定位坐标，保证轮毂装车时的安装匹配精度。轮辐部分采用十辐分叉式流线造型，通过样条曲线勾勒单根轮辐的侧面轮廓与截面形态，使用扫掠命令生成单根轮辐实体后，通过圆周阵列命令完成全部轮辐的均匀排布，同时对轮辐与轮辋、轮辐与中心盘的衔接位置做圆角过渡处理，避免应力集中问题。轮辋部分严格按照17英寸轮毂的标准轮廓参数构建，预留了轮胎安装的胎圈座、凸峰等标准结构，同时针对负偏移量的设计要求，调整了轮毂安装面与轮辋中心面的相对位置，实现设定的负偏移参数，满足特定车型的轮距加宽与姿态改装需求。材质与渲染阶段，为模型赋予高光亮面红色金属漆材质，调整材质的反射率、粗糙度与清漆层参数，模拟真实铝合金轮毂烤漆的光泽质感，同时搭建简易影棚环境，添加柔和的面光源与环境反射，渲染出轮毂的立体光影效果，清晰呈现轮辐的曲面弧度与整体造型细节。结构设计上兼顾了轻量化与结构强度，轮辐采用变厚度设计，在保证承载能力的前提下尽可能削减非受力区域的材料厚度，中心盘与螺栓孔周边做加厚处理，强化安装部位的结构强度，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可用于后续的结构仿真、3D打印验证或者改装方案展示使用。
