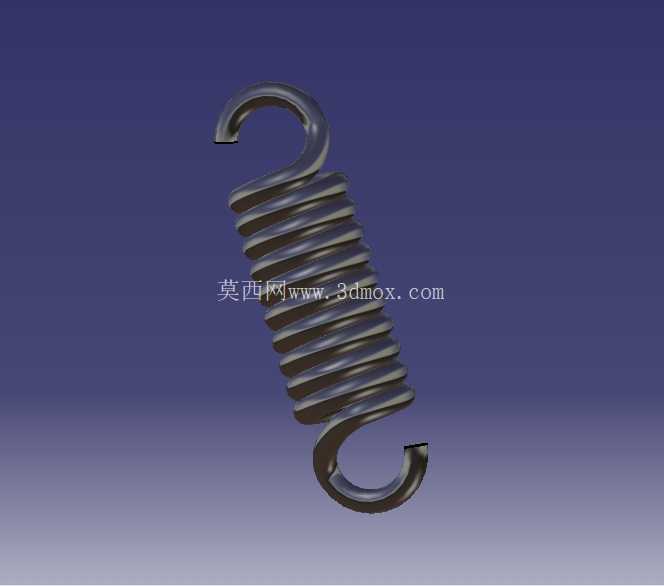

带双挂钩结构的拉伸弹簧构件

　　在日常的机械结构装配场景里，这类带双端挂钩的拉伸弹簧是极为常见的弹性传力零件，小到小型电器的触点复位结构、工装夹具的张紧机构，大到输送线的张紧装置、小型设备的缓冲复位结构，都能见到这类零件的应用。不同于普通无挂钩的圆柱螺旋压缩弹簧，这类弹簧的两端直接弯制出闭合式挂钩结构，不需要额外配置连接座或者挂耳，就能直接挂接在两侧的固定销轴或者安装孔位上，装配工序更简洁，也能减少配套连接件的数量，降低整体装配的成本。

　　从功能特性来看，这类弹簧钩在自由状态下各圈簧丝是紧密贴合的，只有在受到两端向外的拉力时，簧圈才会逐步张开产生反向的回弹力，能够持续提供稳定的张紧力，保证被连接的两个部件始终保持设定的张紧状态，避免出现松脱、移位的问题。和采用焊接挂钩或者装配式挂钩的拉伸弹簧相比，这种一体弯制成型的挂钩结构，不存在焊接应力集中或者装配松动的隐患，在长期反复拉伸的工况下，挂钩根部的抗疲劳性能更稳定，不容易出现断裂失效的问题。

　　设计这类弹簧构件的时候，首先要确认的是实际工况下的最大拉伸行程，以及需要提供的初始张紧力和工作拉力，以此来反推簧丝的直径、弹簧的中径、有效圈数这些核心参数。簧丝直径的选择要兼顾弹性和强度，直径过小会导致拉力不足、容易产生塑性变形，直径过大则会导致弹簧刚度太高，拉伸需要的外力过大，无法适配小载荷的张紧场景。两端挂钩的弯曲半径也需要严格控制，弯曲半径过小会导致挂钩根部的应力集中系数过高，反复受力后容易出现裂纹，弯曲半径过大则会导致挂钩的开口尺寸过大，挂接在销轴上容易出现松脱，甚至在拉伸过程中从销轴上滑脱，造成结构失效。

　　从安装边界来看，这类弹簧的安装空间需要预留足够的拉伸行程余量，不能让弹簧拉伸到极限长度时仍然无法满足结构的位移需求，同时要保证两侧挂接点的同轴度，避免弹簧在拉伸过程中出现偏斜，导致簧圈出现偏磨、挂钩单侧受力过大的问题。挂钩的开口尺寸要和配套使用的销轴直径匹配，通常开口的间隙要比销轴直径大0.2到0.5毫米，既保证安装的时候能够顺利挂入，又不会因为间隙过大导致弹簧工作时出现晃动、撞击的问题。在一些存在振动的工况下使用时，还可以在挂钩位置加装防脱卡簧，避免设备运行过程中弹簧因为振动从挂点脱落。

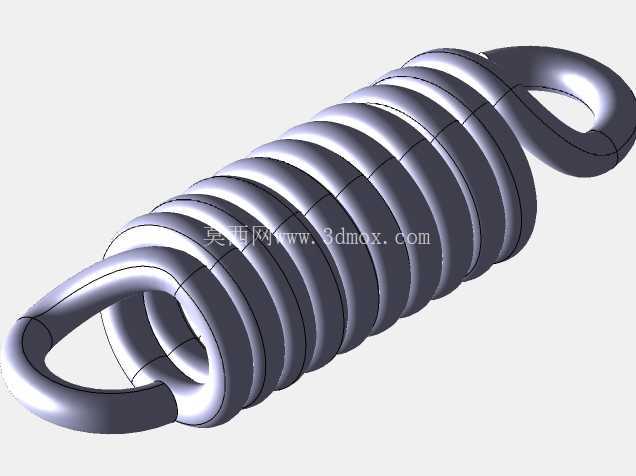

　　建模过程中，簧丝的螺旋升角要和有效圈数、弹簧中径匹配，保证自由状态下各圈簧丝完全贴合，没有明显的间隙。两端挂钩的成型轨迹要平滑过渡，尤其是和簧圈连接的根部位置，要做圆弧过渡处理，不能出现直角弯折的结构，避免建模阶段就留下应力集中的设计缺陷。同时要注意挂钩的方向，通常两端挂钩的平面会保持一定的角度或者完全同向，根据实际安装的挂点方向调整，避免安装时出现弹簧扭转的情况，导致额外的扭转应力叠加在拉伸应力上，缩短弹簧的实际使用寿命。在表面处理的设计上，这类弹簧通常会采用发黑或者镀锌处理，提升簧丝的防锈能力，适配不同的工作环境，如果是在潮湿或者有轻微腐蚀的场景下使用，还可以选用不锈钢材质的簧丝来制作，不需要额外做表面处理就能获得不错的抗腐蚀能力。
