内燃机活塞连杆组件结构设计

项目分类:发动机 发布时间:2022-06-09 ID:646752
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

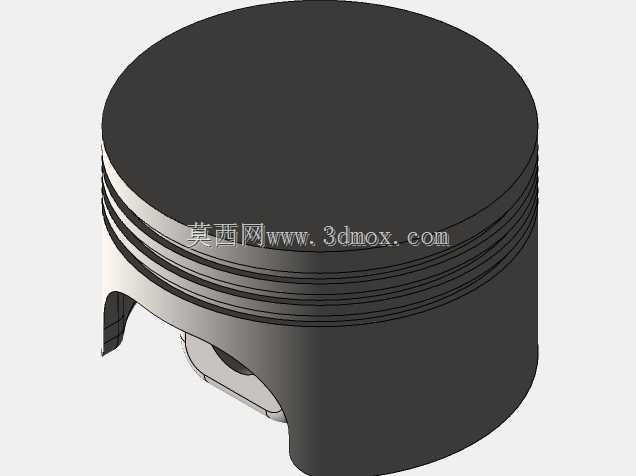

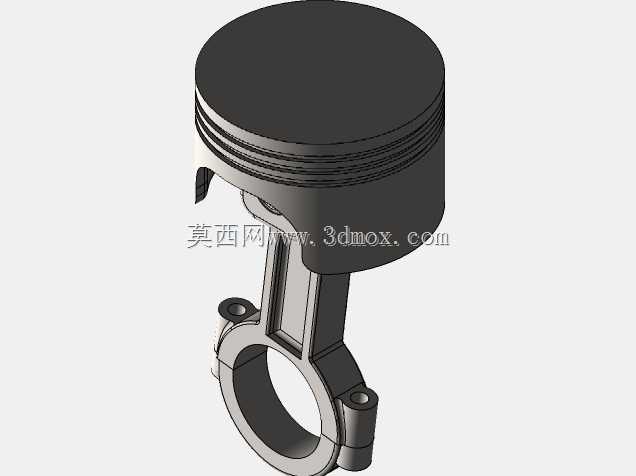

  这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件,直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能,广泛适配小排量单缸四冲程汽油机的结构设计需求,可用于通用动力机械、小型摩托车、便携式发电机组等设备的动力单元开发场景。从实际工况出发,活塞头部设计有三道环槽,顶部两道为气环安装位,最下方一道为油环安装位,气环负责密封燃烧室与曲轴箱之间的高压燃气,避免做功行程的燃气下窜导致动力损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部采用平顶结构设计,这种结构的优势在于加工工艺简单,受热面积相对较小,能够在压缩行程中形成合理的挤流效果,促进油气混合更加充分,提升燃烧效率。

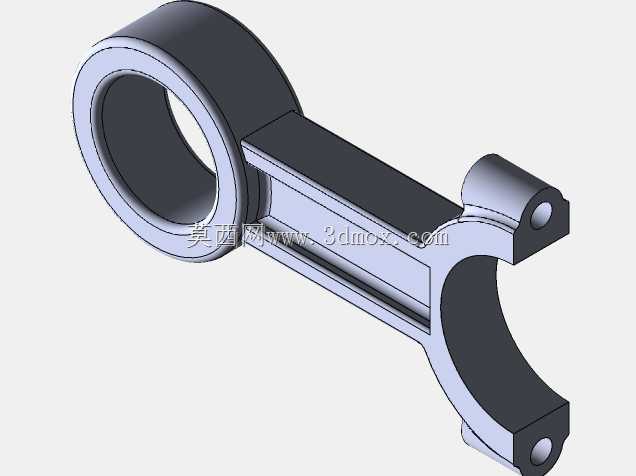

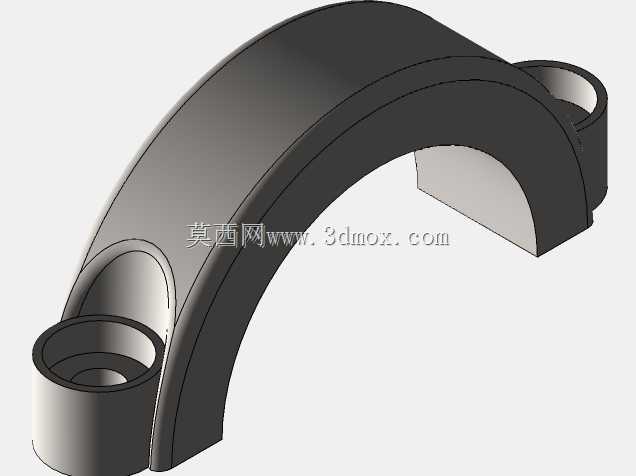

  活塞销座部位采用加厚加强结构,通过过渡圆角与活塞主体平滑衔接,能够有效分散燃气爆发时传递到活塞销的集中载荷,避免应力集中导致的销座开裂失效,活塞销与连杆小头采用全浮式配合设计,工作状态下活塞销可在销座和连杆小头衬套内自由转动,保证磨损均匀,延长部件使用寿命。连杆部分采用工字形截面结构,这种截面设计能够在保证连杆整体强度与刚度的前提下,最大限度降低连杆自身的往复运动质量,减少曲轴旋转过程中的惯性力载荷,降低发动机运转时的振动水平。连杆大头采用分体式结构,通过两个连杆螺栓与连杆盖紧固连接,安装时可拆分后套入曲轴连杆轴颈,配合轴瓦实现与曲轴的转动配合,连杆大头的定位采用止口定位方式,能够保证装配后连杆孔的圆度精度,避免螺栓受附加剪切力。

  从安装边界来看,活塞外径与气缸内径采用基孔制间隙配合,配合间隙控制在合理范围内,既保证活塞热态下不会在气缸内卡滞,又不会因为间隙过大导致敲缸与密封失效;连杆大端孔的直径尺寸匹配对应曲轴的连杆轴颈尺寸,安装后连杆的轴向窜动量需要控制在设计允许范围内,避免运转过程中出现异常磨损。设计过程中需要重点考虑活塞的热膨胀特性,活塞采用铝合金材质时,其热膨胀系数远大于铸铁气缸套,因此活塞裙部会设计成椭圆状,长轴垂直于活塞销方向,冷态下装配后裙部与缸壁的接触状态在热态工作温度下会趋于均匀圆形,保证全工况下的合理配合间隙。同时活塞的质量需要严格控制在分组公差范围内,同一台发动机装配的活塞连杆组件质量差需要控制在极小的范围内,

  避免曲轴旋转时出现不平衡量,导致发动机振动超标、轴承过早磨损。这套组件的运动轨迹是典型的往复直线运动加旋转运动的复合运动,活塞在气缸内做上下往复运动,通过活塞销带动连杆摆动,最终推动曲轴做连续旋转运动,整个运动过程中组件需要承受交变的燃气压力、往复惯性力以及侧向力,因此结构设计上的强度匹配、刚度分布、质量控制都直接决定了发动机的可靠性、动力输出效率与运转平顺性。在实际装配过程中,活塞环的开口位置需要相互错开一定角度,避免开口对齐导致燃气下窜;连杆螺栓的拧紧需要按照规定的扭矩与转角分多次紧固,保证预紧力均匀一致,避免工作过程中螺栓松动导致连杆脱落打坏机体。
