多孔阵列式立方收纳置物盒结构设计

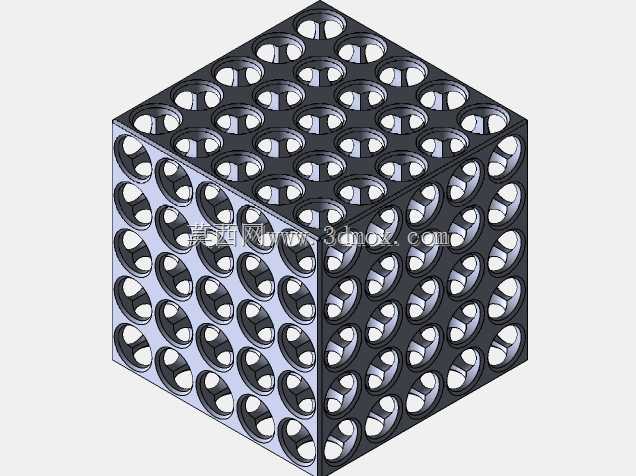

　　这款立方多孔结构的盒体，最初的设计出发点是面向通讯工位零散小零件的规整收纳需求，日常在通讯设备调试、线路维护的作业场景里，作业人员手边往往散落着大量水晶头、接线端子、固定小螺丝、短接跳针这类尺寸极小的零散配件，之前常用的敞口收纳盒拿取时容易碰翻，分格收纳盒又存在格室尺寸固定、无法适配不同规格小零件的问题，这款镂空多孔的立方盒结构刚好能解决这类场景的痛点。从结构设计逻辑来看，整体采用正立方体的外形基准，六个外表面全部做等间距的通孔阵列排布，每个通孔的边缘都做了向内的翻边强化处理，不是单纯的薄板冲孔结构，翻边的存在一方面提升了整个盒体的结构刚性，哪怕采用较薄的板材加工，也不会因为日常拿取、堆叠出现板面凹陷变形的问题，

　　另一方面向内延伸的翻边可以对插入孔位的小零件起到导向和限位作用，比如常用的测试探针、小型接线柱可以直接插入对应孔径的孔位中直立存放，拿取时不需要翻找，伸手就能直接取到目标零件。在尺寸边界的设定上，整体立方边长控制在120mm的常规工位置物尺寸，刚好可以放在大多数通讯作业工作台的边角位置，不会占用过多的操作台面空间，六个面的阵列孔采用统一的孔距参数，相邻孔中心间距保持15mm，孔径统一设置为8mm，这个尺寸经过实际适配，刚好可以容纳绝大多数通讯作业用的小尺寸零件，同时孔与孔之间的连接筋宽度保持7mm，保证整个盒体的结构强度，哪怕装满金属小零件，整体承重也能达到2kg以上，不会出现筋位断裂的问题。盒体的六个面采用拼接式的装配结构，

　　每个面的边缘都设置了对应的卡扣位，不需要额外使用螺丝或者粘接剂就能完成组装，日常如果需要清理盒内积存的灰尘、细小碎屑，只需要拆开对应面的卡扣就能完成清洁，不需要整体倾倒，避免内部存放的小零件洒落。和普通的实心收纳盒不同，全镂空的阵列孔设计可以让作业人员从任意角度直接看到盒内的零件存放情况，不需要翻开盒盖或者倾斜盒体查看，同时镂空结构也能减少整体的材料用量，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都能有效控制材料成本，自重也比同尺寸的实心塑料盒降低60%以上，日常拿取挪动更加轻便。在实际使用场景中，除了通讯工位的小零件收纳，这款盒体也可以作为小型电子元件的周转存放容器，在生产线的小件周转环节，

　　直立插入孔位的元件不会因为周转过程中的晃动出现引脚弯折、互相磕碰的问题，相比传统的泡棉插板，这款硬质盒体的使用寿命更长，不会因为反复插拔出现泡棉孔位变大、固定失效的问题。设计过程中特意对每个孔位的边缘做了圆角钝化处理，没有尖锐的毛刺棱角，哪怕是直接插放带绝缘层的细导线、跳线，也不会刮破绝缘层造成线路损伤，孔位的加工精度控制在±0.1mm，插入零件时不会出现过松晃荡或者过紧卡滞的问题，插拔手感保持一致。盒体的底部四个角做了微小的凸点设计，放置在光滑的工作台面上时可以起到防滑作用，不会因为轻微的碰撞就出现滑移掉落的问题，同时凸点的高度只有0.5mm，多个同规格的盒体堆叠存放时，上方盒体的底部凸点可以刚好卡入下方盒体顶面的对应孔位中，堆叠时不会出现滑落偏移，方便在物料架上多层存放，提升空间利用率。
