工业用悬挂式工件清洗柜体结构设计

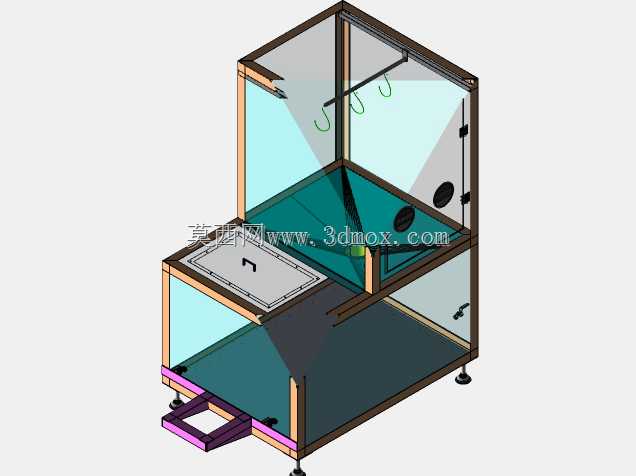

　　在机械加工、精密零部件制造的生产流程中，工件经车铣磨、冲压、焊接等工序加工后，表面会残留切削液、金属切屑、油污、焊渣等杂质，若直接进入下一道装配或表面处理工序，会直接影响产品装配精度、涂层附着力以及最终成品的使用寿命，工件清洗柜正是针对这一工序痛点设计的工位级清洗设备，可直接布置在机加工产线旁、热处理工序出口或是装配线前段，作为工序间的工件清洁处理单元使用，无需占用大型集中清洗线的产能，适配多品种小批量的柔性生产场景。这款清洗柜采用上下分层的柜体结构，上层为封闭清洗作业腔，下层为储液与积液回收腔，整体框架采用工业铝型材搭配密封板材拼接而成，框架连接处采用角件与螺栓紧固，既保证了柜体整体的结构刚性，避免清洗作业过程中因液体冲击、

　　工件挂载产生的晃动，也便于后期根据现场使用需求对柜体局部结构进行改造调整。上层清洗腔的顶部设置了多组可调节悬挂挂钩，挂钩采用S型不锈钢材质弯折成型，可根据待清洗工件的外形尺寸、挂载点位调整挂钩间距，适配不同规格的轴类、小型结构件、冲压件的悬挂清洗需求，工件悬挂后可保证各个表面充分暴露，避免清洗盲区；清洗腔的侧壁采用半透明的耐腐防护板，既可以在清洗作业过程中观察内部工件的清洗状态，也可以阻挡清洗液飞溅，避免清洗液外溢到车间地面造成安全隐患，清洗腔的侧部设置了密封开合门，门体与柜体框架之间加装了耐腐密封胶条，关闭后可实现清洗腔的相对封闭，减少清洗过程中液体挥发与飞溅。清洗腔底部设置了倾斜导液面，导液面向柜体侧部的回流口倾斜，

　　清洗后的废液可顺着导液面快速流入回流通道，进入下层的储液腔中，储液腔侧部设置了抽拉式的过滤抽屉，抽屉内可放置不同精度的过滤滤网，拦截清洗液中携带的金属切屑、焊渣等固体杂质，过滤后的清洗液可循环接入清洗喷淋系统重复使用，降低清洗介质的消耗成本；柜体底部加装了可调式支撑脚杯，可根据车间地面的平整度调整各个脚杯的高度，保证柜体整体处于水平状态，避免清洗液在导液面上出现积液残留的问题，脚杯底部采用防滑橡胶材质，可增大与地面的摩擦力，避免设备使用过程中出现移位。在结构设计过程中，充分考虑了现场操作的人机工程需求，清洗腔的开合门高度设置在操作人员站立作业的舒适操作区间，悬挂挂钩的高度适配平均身高操作人员的抬手作业范围，

　　无需垫高或是过度抬臂即可完成工件的挂载与取放；下层过滤抽屉的抽拉高度设置在操作人员腰部位置，清理过滤杂质时无需过度弯腰，降低长期作业的疲劳感。柜体的所有与清洗液接触的部件均采用耐腐材质制作，挂钩、导液面、回流通道、过滤抽屉均做了防锈耐腐处理，可适配水基清洗剂、低浓度碱性清洗液等多种常用工业清洗介质，不会因长期接触清洗介质出现锈蚀脱落的问题，延长设备的整体使用寿命。不同于大型通过式清洗设备需要配套整条输送线、占用较大厂房面积的特点，这款清洗柜的占地面积仅需1.2平方米左右，可直接放置在车间的空余工位，不需要对现有产线布局做大规模调整，安装时仅需调平脚杯、接入清洗液管路与压缩空气管路即可投入使用，安装边界灵活，既可以作为独立的清洗工位使用，也可以多台组合布置，针对不同类型的工件设置分槽清洗工位，满足粗洗、精洗的多工序清洗需求。在细节设计上，清洗腔内部的边角处均做了圆弧过渡处理，避免直角缝隙残留杂质，便于日常的腔体清洁维护；柜体侧部预留了管路安装接口，可根据使用需求加装喷淋管、吹风干燥组件，拓展清洗后的工件吹干功能，减少工件表面的清洗液残留，避免工件取出后带液滴落到车间地面。
