立式自动螺栓拧紧作业执行装置结构

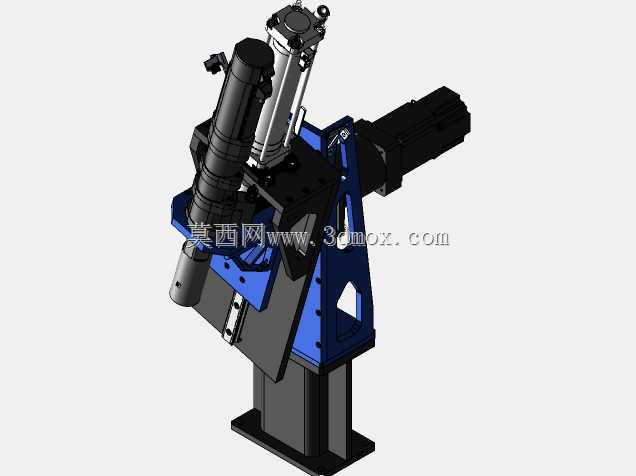

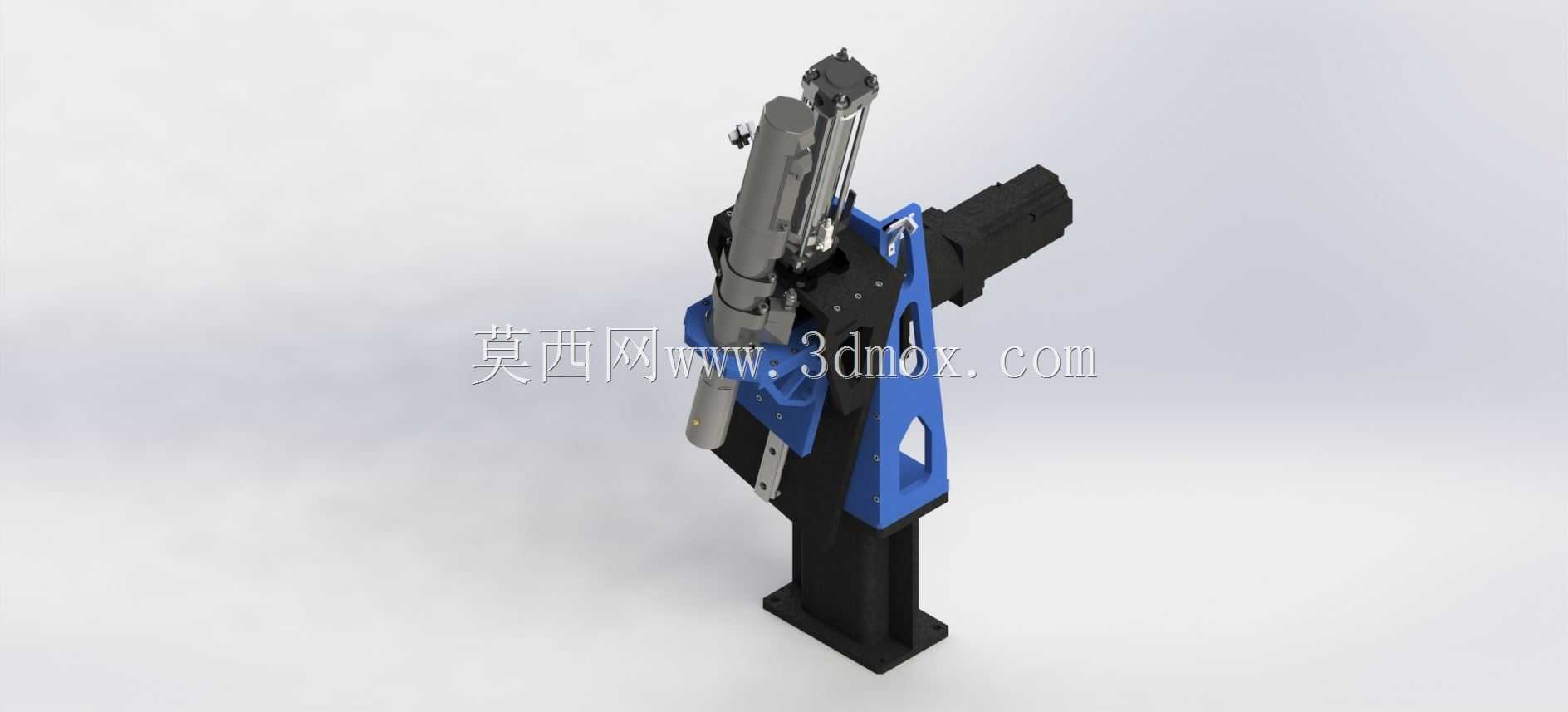

　　在汽车零部件总成装配、3C电子结构件锁付、家电整机总装这类需要精准控制螺纹连接预紧力的产线环节，单靠人工持电动扭矩扳手作业，既没法保证每颗螺栓的拧紧扭矩、转角参数一致性，长期重复作业也容易出现漏拧、过拧的质量隐患，这类带固定安装基座的Nutrunner拧紧执行装置，就是为解决自动化拧紧工位的执行端搭载需求设计的。整套装置采用立式立柱支撑结构，底部是带四个安装孔的方形法兰基座，安装时可以直接通过螺栓固定在铝型材机架或者钢制工作台台面上，基座上方的立柱采用矩形钢截面设计，承担整套拧紧执行组件的全部载荷，避免拧紧作业时的反扭矩造成装置偏移。立柱正面搭载的线性滑动模组，负责带动拧紧轴组件完成竖直方向的进给动作，拧紧作业时，

　　模组驱动拧紧轴下行，让批头对准待拧紧的螺栓头部，拧紧完成后自动上行复位，不需要人工对位操作。和拧紧轴平行布置的气动平衡组件，用来抵消拧紧轴自身的重量，让竖直进给的动作更平顺，也能避免下行速度过快撞花工件表面。装置侧面搭载的伺服驱动单元，负责给拧紧轴提供旋转动力，和普通电动扳手不同，这套拧紧轴可以实时输出扭矩、转角数据，配合产线的控制系统可以实现扭矩法、转角法等多种拧紧工艺的参数管控，每一颗螺栓的拧紧数据都可以追溯，满足汽车、航空等行业对螺纹连接质量的管控要求。整套装置的结构布局做了偏置优化，拧紧作业端的中心和立柱安装面的水平距离控制在合理范围内，既可以覆盖工位上一定范围的工件锁付位置，也不会因为悬臂过长造成作业时的结构抖动。

　　所有管线都通过侧边的走线槽规整布置，避免进给动作时管线被拉扯磨损，装置的各个连接部位都设计了可调节的锁紧结构，安装调试时可以根据实际工件的高度、螺栓位置，调整拧紧轴的伸出长度、竖直行程的上下限位，适配不同规格的产品装配需求。在产线集成时，这套装置既可以单独作为半自动工位的执行端，配合人工上下料完成定点拧紧作业，也可以搭配多轴移载平台、工业机器人，组成全自动拧紧工作站，覆盖工件上多个位置的螺栓锁付需求。设计时特意将反扭矩承受结构集成在立柱和滑动模组的连接部位，拧紧过程中产生的反作用力会直接通过立柱传递到安装基座，不会让进给导轨承受额外的扭转载荷，能有效延长滑动部件的使用寿命。批头连接部位采用标准快换接口，可以根据不同规格的螺栓头型，

　　更换对应规格的批头套筒，不需要拆解整套装置，切换产品型号时的调试效率更高。装置的竖直行程预留了足够的安全余量，即使工件出现高度公差，也不会出现行程不足无法拧紧或者过进给压坏工件的问题，进给速度可以通过驱动参数调整，针对不同材质的工件匹配对应的下行速度，避免硬接触造成的工件表面损伤。
