20mm轴径波纹管弹簧联轴器结构设计

　　在精密传动系统的轴系连接场景中，挠性联轴器的选型直接决定了整套传动链路的运行精度与寿命，这款适配20mm-20mm轴径的弹簧联轴器，正是针对中小扭矩精密传动场景开发的连接部件。日常在伺服电机与滚珠丝杠的传动连接、编码器与主轴的信号同步传动、小型泵类与驱动端的动力衔接这类对同轴度偏差有补偿需求的工位上，这类弹簧结构的联轴器应用占比极高，它不像刚性联轴器那样要求两端轴系具备极高的安装同轴度，也不像膜片联轴器对径向偏差的容忍阈值较低，自身的波纹管弹簧结构可以在允许偏差范围内吸收安装带来的径向、角向与轴向偏差，避免轴系因强制对中产生额外的弯曲载荷，有效保护两端的轴承与轴端密封件。

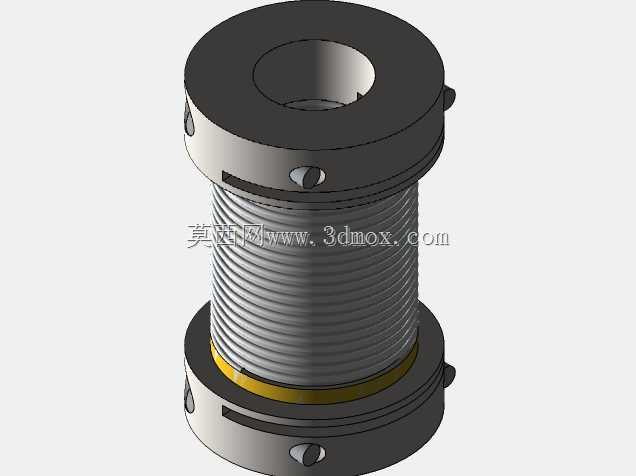

　　从结构设计逻辑来看，这款联轴器采用两端夹紧式轮毂搭配中间波纹管弹簧主体的结构，两端的金属轮毂采用抱紧式安装设计，轮毂上加工有对称的紧定螺钉孔，安装时无需对轴端做额外的键槽加工，直接通过拧紧紧定螺钉让轮毂内孔抱紧轴径表面，即可完成无间隙的扭矩传递，这种安装方式对于小直径精密轴系非常友好，不会因为键槽加工削弱轴的结构强度，也能避免键连接带来的传动回程间隙。中间的波纹管弹簧段采用薄壁金属波纹结构，每一圈波纹的成型角度与壁厚都经过匹配计算，在保证足够扭转刚度的前提下，预留了适当的弹性变形量，既可以快速响应驱动端的扭矩变化，保证传动的同步性，又能在轴系出现微幅窜动或者偏心时，通过自身的弹性变形补偿偏差，不会把额外的附加载荷传递到两端的设备上。

　　在安装边界与尺寸适配方面，这款联轴器明确适配两端直径均为20mm的轴系，安装时需要注意两端轴的插入深度要匹配轮毂的内孔深度，保证抱紧螺钉的压紧位置落在轴的有效接触面上，避免出现压接不足导致的打滑问题。安装前需要清理轴端表面的毛刺与油污，保证轮毂内孔与轴表面的接触摩擦力足够，紧定螺钉的拧紧力矩要符合对应规格的扭矩要求，既要保证足够的抱紧力，又不能因为力矩过大导致轮毂变形夹伤轴表面。联轴器的整体外径与总长度适配常规的精密传动安装空间，不会和周边的机架、护罩等部件产生运动干涉，中间波纹管段的外径略小于两端轮毂的外径，在安装时可以预留出足够的变形空间，避免波纹段在补偿偏差时和周边结构发生剐蹭。

　　从实际使用的功能特性来看，这款弹簧联轴器具备零回转间隙的传动特点，正反转切换时不会出现空程误差，非常适合需要频繁换向、定位精度要求高的传动工位，比如自动化设备的进给轴、检测设备的旋转工作台驱动端这类场景。它的扭转刚度经过调校，既不会因为刚度过低导致传动响应滞后，也不会因为刚度过高失去偏差补偿能力，在传递额定扭矩的过程中，波纹管段的扭转变形量控制在极小范围内，可以保证传动的同步精度。同时金属材质的主体结构让它具备不错的耐温性能，在常规的工业车间环境温度范围内，不会因为温度变化出现材料性能的大幅波动，长期运行的稳定性优于非金属弹性体的联轴器，也不会出现弹性体老化、碎裂导致的传动失效问题，日常维护只需要定期检查紧定螺钉的锁紧状态即可，不需要频繁更换易损件，能有效降低设备的运维成本。

　　在设计建模过程中，这类联轴器的建模重点在于中间波纹管段的参数化构建，需要先根据补偿量与扭矩要求计算出波纹的节距、波高与壁厚，通过螺旋扫描或者阵列特征完成波纹段的建模，保证每一圈波纹的尺寸一致性，两端的轮毂部分要注意紧定螺钉孔的位置度，保证两个螺钉孔在圆周方向对称分布，抱紧时的夹紧力均匀作用在轴表面，避免出现单边压紧导致的轴系偏心。建模完成后还需要做装配干涉检查，模拟轴插入后的配合状态，确认紧定螺钉的拧紧行程不会和其他部件产生干涉，同时验证波纹管段在允许的偏差范围内变形时，不会出现自身结构的碰撞，保证设计的结构可以直接用于实际加工与装配。
