印刷层压工位流膜卷防窜动限位装置

　　在软包装印刷、片材层压加工的连续生产工位上，成卷流膜的放卷端一直是容易被忽略的故障点——很多产线在高速走膜时，膜卷受基材张力波动、导辊平行度误差影响，会沿轴向出现无规则窜动，轻则导致膜面起皱、印刷套准偏差超差，重则会出现膜边拉扯断裂，造成整段基材报废。这套防窜动限位结构，就是针对放卷工位流膜卷的轴向限位需求设计的，直接安装在放卷架的线性导轨上，可根据不同幅宽的膜卷快速调整夹持位置，不需要额外在机架上打孔改制，适配现有多数放卷工位的安装空间。

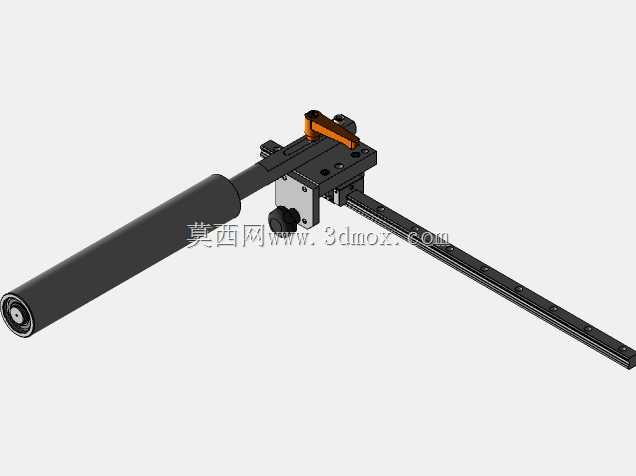

　　从结构组成来看，装置分为滑动夹持座、长行程直线导轨、操作手柄、膜卷抵接辊几个核心部分。长导轨采用标准线性滑轨结构，安装基面与放卷架的横梁平行，整个滑动座可沿导轨全程滑动，锁紧机构集成在滑动座内部，扳动橙色操作手柄即可完成锁紧与释放的切换，不需要额外借助扳手等工具，工位调整时单人即可完成操作。抵接辊采用包胶辊面结构，直接与流膜卷的端面接触，辊面的柔性材质不会刮伤膜卷端面，同时辊体自带微型轴承，当膜卷转动放卷时，抵接辊可随膜卷同步转动，不会对膜卷端面造成滑动摩擦损伤，避免长期使用后磨坏膜边。

　　设计时特意将操作手柄设置在滑动座的上方位置，操作人员站在放卷架侧面即可伸手操作，不需要探身到膜卷下方，符合产线操作的安全人机要求。滑动座上设置了多个标准安装孔位，可根据现场安装需求调整抵接辊的伸出长度，适配不同直径规格的流膜卷，当膜卷直径从满卷状态逐步减小到剩卷芯时，抵接辊始终能保持与膜卷端面的有效接触，不会因为卷径变化出现限位失效的情况。整个装置的安装边界控制十分紧凑，导轨的安装宽度仅为常规线性滑轨的标准尺寸，不需要占用放卷架过多的横向空间，即使是幅宽较窄的小型印刷设备，也能在现有放卷端找到合适的安装位置，不会和放卷气胀轴、张力检测辊等原有部件产生运动干涉。

　　在实际使用场景中，这类限位装置通常成对安装在流膜卷的两端，两个滑动座分别抵紧膜卷的两个端面，将膜卷的轴向窜动量控制在0.1mm以内，完全满足高精度印刷、层压工艺对膜卷走带位置的精度要求。相比传统的固定式挡圈结构，这种导轨式可调结构的适配性更强，换产时只需要松开手柄滑动到对应位置锁紧即可，不需要拆卸任何螺栓，换产调整时间能缩短80%以上。滑动座内部的锁紧机构采用楔形块压紧结构，锁紧时楔形块直接压在导轨的侧面，锁紧力足够抵抗膜卷窜动产生的轴向冲击力，即使在高速走膜、张力突然波动的工况下，也不会出现滑动座移位的问题。抵接辊的安装轴采用偏心调节结构，微调偏心轴的角度即可调整抵接辊与膜卷端面的接触压力，避免压力过大导致膜卷转动阻力增加，或是压力过小起不到限位作用的问题。

　　从结构强度角度考虑，滑动座的主体采用整块铝合金铣削加工而成，重量轻但刚性足够，长期使用不会出现形变，导轨采用标准轴承钢材质，表面经过淬火处理，耐磨性能优异，即使每天反复调整滑动位置，导轨面也不会出现明显磨损，能保证长期使用后的滑动顺畅度与锁紧可靠性。整个装置没有复杂的传动结构，所有运动部件都采用标准化的通用配件，后期维护时只需要定期在导轨面涂抹少量润滑脂，检查抵接辊的轴承转动是否顺畅即可，不需要特殊的维护技能，产线的日常维保人员就能完成全部维护工作。在层压工位使用时，该装置同样能适配层压前的流膜放卷限位，避免流膜进入层压辊时出现位置偏移，保证层压后成品的对齐精度，减少因为膜位偏移产生的边角料损耗。
