带侧窗双推平移玻璃窗1.3x3.5m结构设计

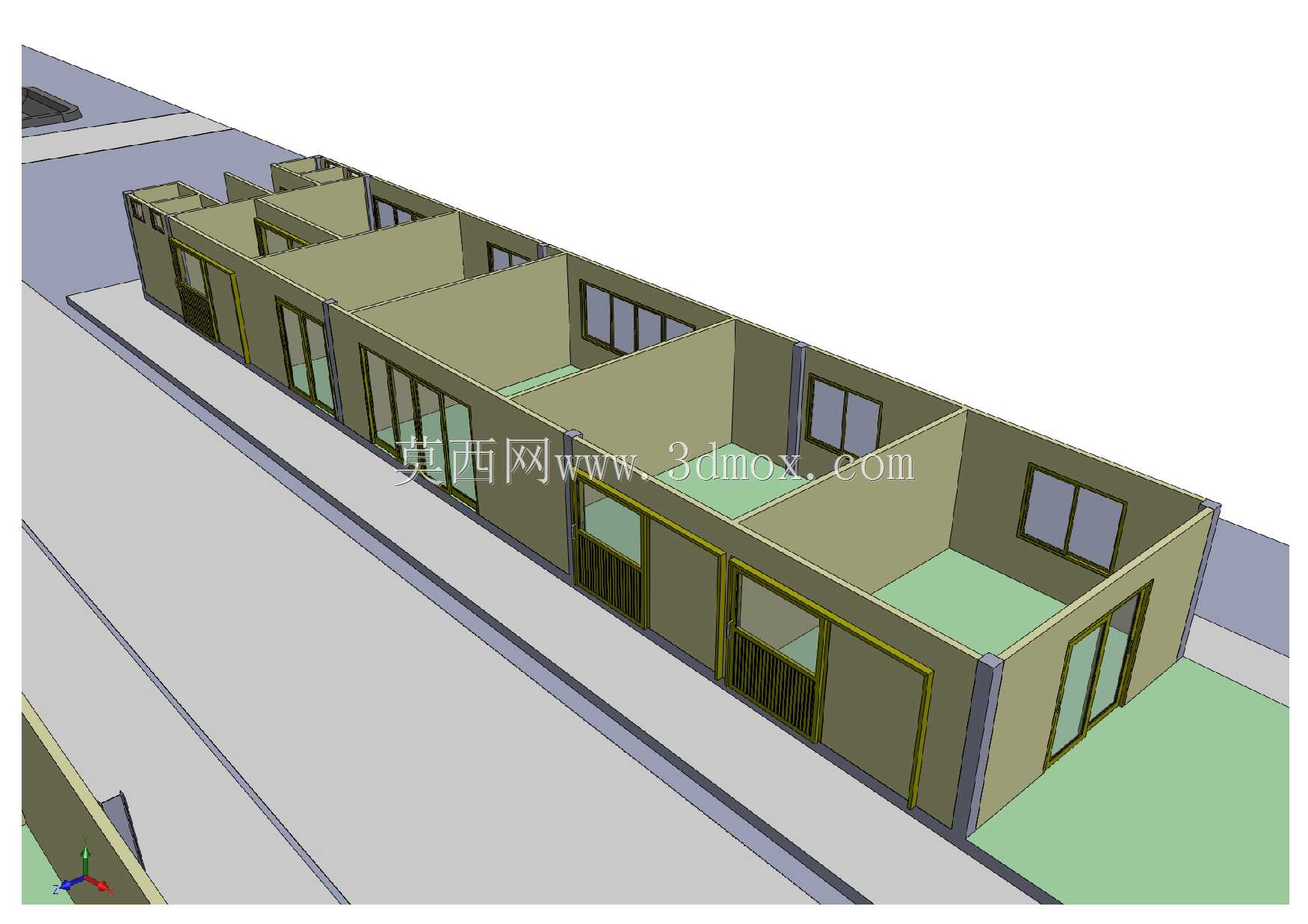

　　日常民用与商用建筑的采光通风构件选型中，带侧段固定区域的双推拉玻璃窗是兼顾通风效率、采光完整性与密封性能的常用方案，这类窗型常应用于办公空间隔断、临街商铺立面、民用住宅阳台封窗、工业辅房采光带等场景，相比全扇推拉结构，增设固定侧窗的设计能在保证大面采光效果的同时，减少活动扇的加工与密封成本，降低长期使用过程中活动扇下坠、密封胶条老化漏风的故障概率。这款窗型的总外形尺寸控制为宽度3.5m、高度1.3m，属于横向长条型窗的常规尺寸区间，安装边界需要预留的洞口尺寸需比窗体整体外轮廓宽出15-20mm、高出10-15mm，作为安装填充发泡胶与调整水平垂直度的操作余量，窗体侧边与墙体结构的连接固定点间距不大于400mm，

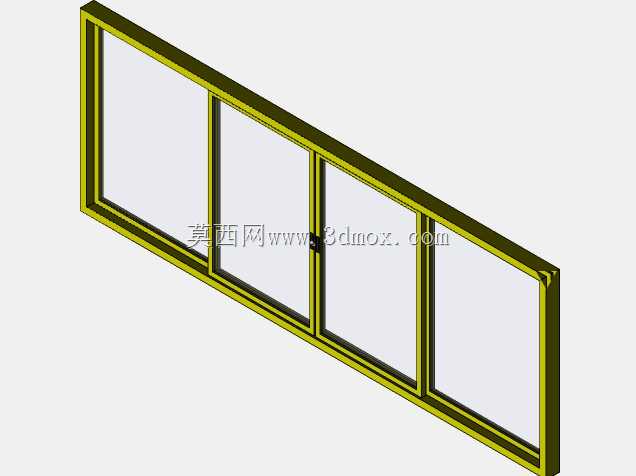

　　角部固定点距离窗角的距离控制在100-150mm，避免安装应力集中导致窗框型材变形。从结构功能划分来看，整窗分为左侧固定侧窗段与右侧双推拉活动段两个功能区域，固定侧窗采用玻璃直接压入窗框型材槽口、配套密封胶条与压线固定的结构，不存在活动缝隙，密封性能与抗风压性能优于活动扇区域，适合布置在不需要经常开启通风的立面位置；双推拉活动段采用两扇等宽的活动窗扇设计，窗扇上下嵌入窗框的上下导轨槽内，通过侧边的密封毛条实现扇与扇、扇与窗框之间的缝隙密封，开启时两扇窗扇可沿导轨水平滑动，最大开启通风面积为活动段区域的1/2，相比外平开窗不会占用室外空间，也不存在高层坠扇的安全隐患，相比内平开窗不会占用室内窗台空间，不会与窗帘、窗台摆件产生干涉。

　　设计过程中首先根据洞口尺寸划分固定段与活动段的宽度比例，固定侧窗宽度设置为1m左右，剩余2.5m宽度分配给两扇等宽的推拉活动扇，保证单扇活动扇的宽度在1.25m左右，这个宽度下窗扇的重心稳定，滑动过程中不容易出现卡滞、翘曲的问题，同时玻璃的长宽比控制在合理区间，降低玻璃受温度应力产生自爆的概率。窗框型材采用等截面挤出结构设计，截面预留了导轨槽、密封胶条安装槽、玻璃压线安装槽、排水孔位的安装位置，上下导轨的轨道高度设计为12mm，既可以保证窗扇滑动时不会脱轨，又不会因为轨道过高导致窗台积灰难以清理；窗框的拼接采用45度角码注胶拼接工艺，角部填充密封胶阻断渗水路径，避免雨天雨水从窗框拼接缝隙渗入室内。玻璃部分采用常规的透明浮法玻璃配置，

　　固定段与活动扇的玻璃厚度根据抗风压计算结果选取，常规低层建筑场景下选用5mm厚度玻璃即可满足强度要求，玻璃与型材槽口之间预留3-5mm的安装间隙，间隙内填充弹性密封胶条，既可以缓冲玻璃受风压产生的形变，又能避免玻璃与硬质型材直接接触产生应力碎裂。推拉扇的配套五金采用常规的滑轮与锁点结构，滑轮安装在窗扇下沿的两端，采用耐磨尼龙材质的轮体，滚动过程中噪音小、耐磨性好，锁点设置在两扇窗扇的搭接位置，关闭后可以将两扇窗扇锁紧，避免室外风力吹动窗扇产生滑动或者异响。实际安装过程中需要先调整窗框的水平与垂直度，偏差控制在2mm以内，固定完成后在窗框与墙体的缝隙内填充聚氨酯发泡胶，发泡胶填充要饱满连续，外侧打耐候密封胶封堵，避免雨水渗入墙体；窗体安装完成后需要调试窗扇的滑动顺畅度，调整滑轮的高度保证两扇窗扇的搭接量均匀，密封毛条的压缩量一致，关闭后缝隙均匀，不存在漏风、透光的缝隙。这类长条型横向窗在实际使用中，固定侧窗区域可以提供无遮挡的大面采光，推拉活动段可以根据通风需求调整开启宽度，整窗的视觉效果简洁规整，横向线条感强，适合搭配现代简约风格的建筑立面，同时结构简单可靠，后期维护只需要定期清理导轨内的积灰、检查密封胶条的老化情况即可，维护成本远低于多扇平开窗或者上悬窗结构。
