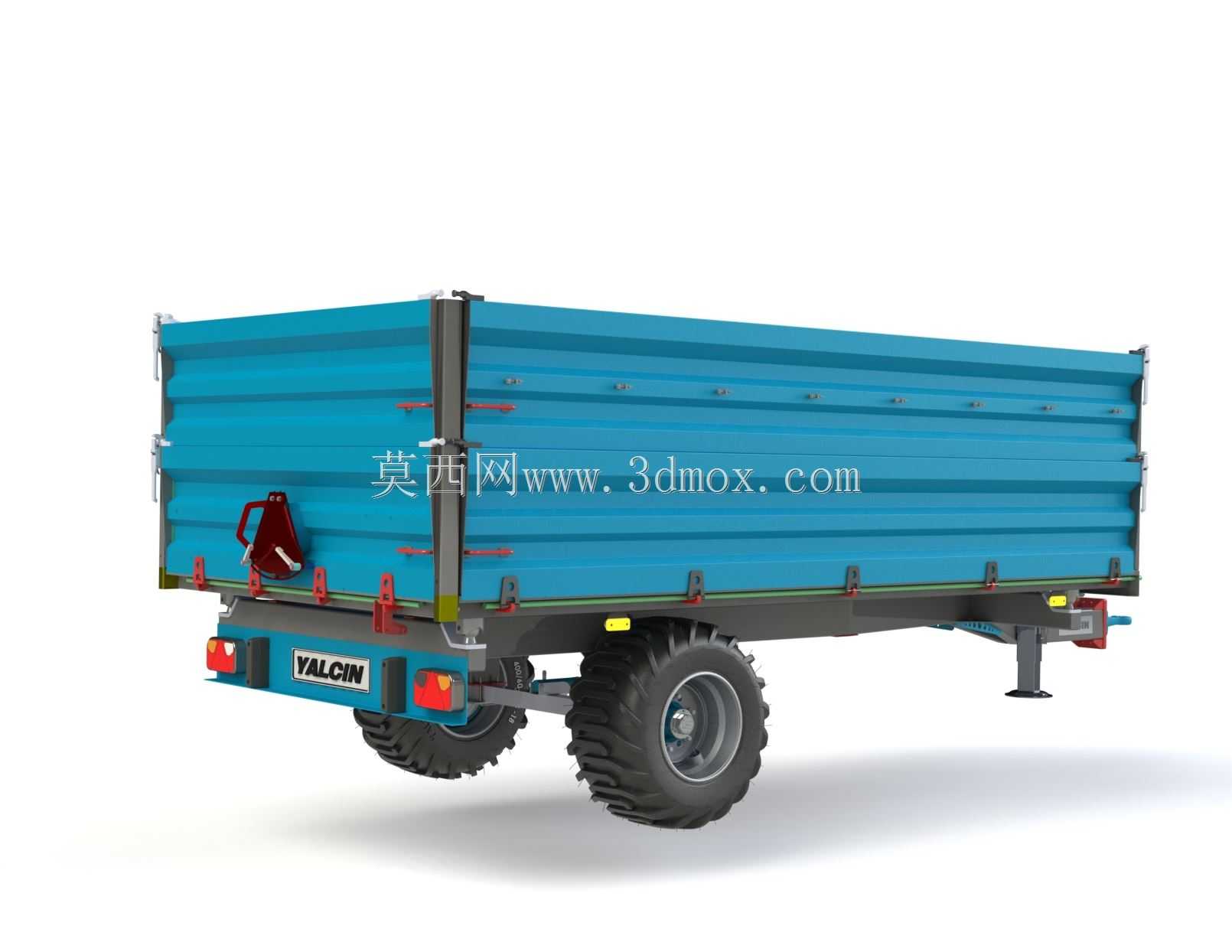

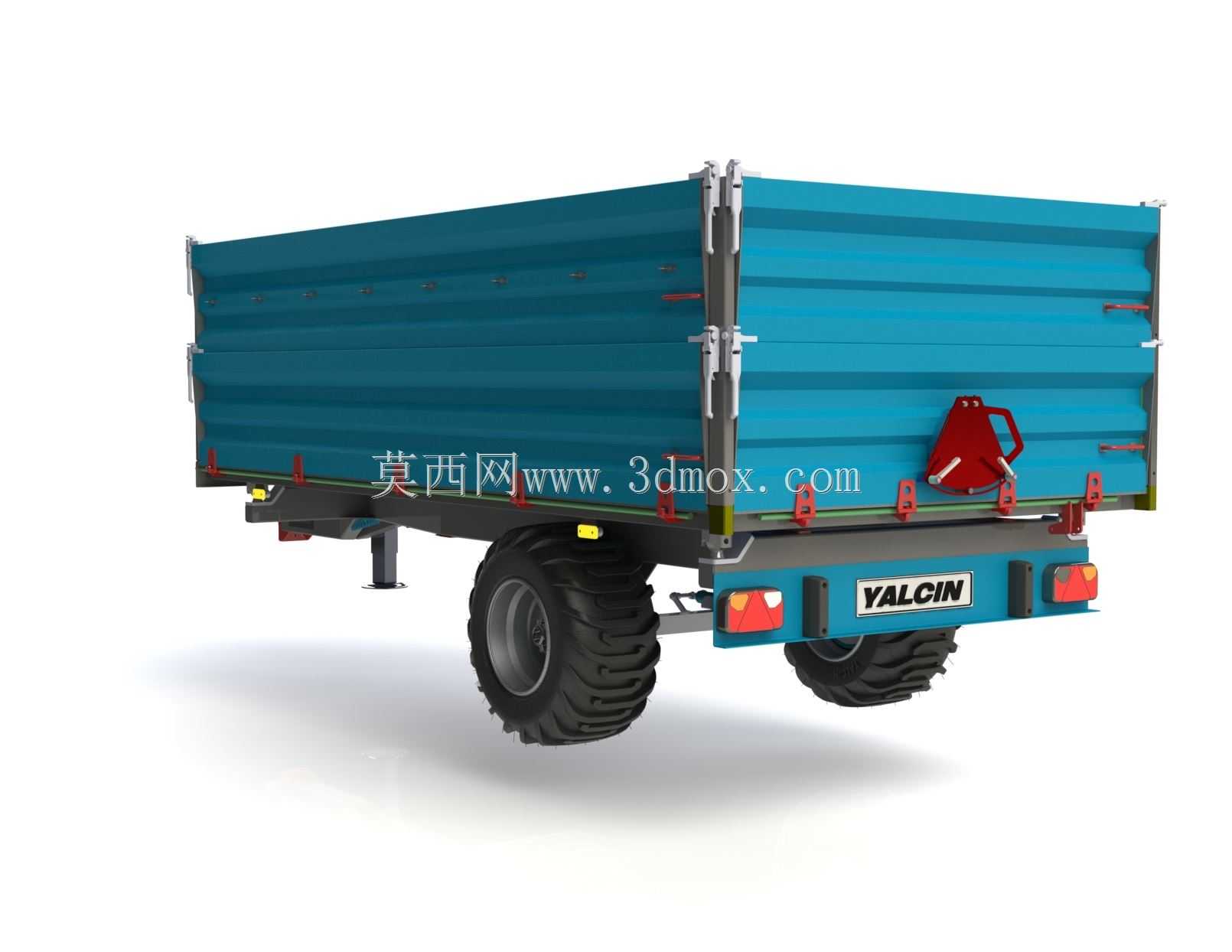

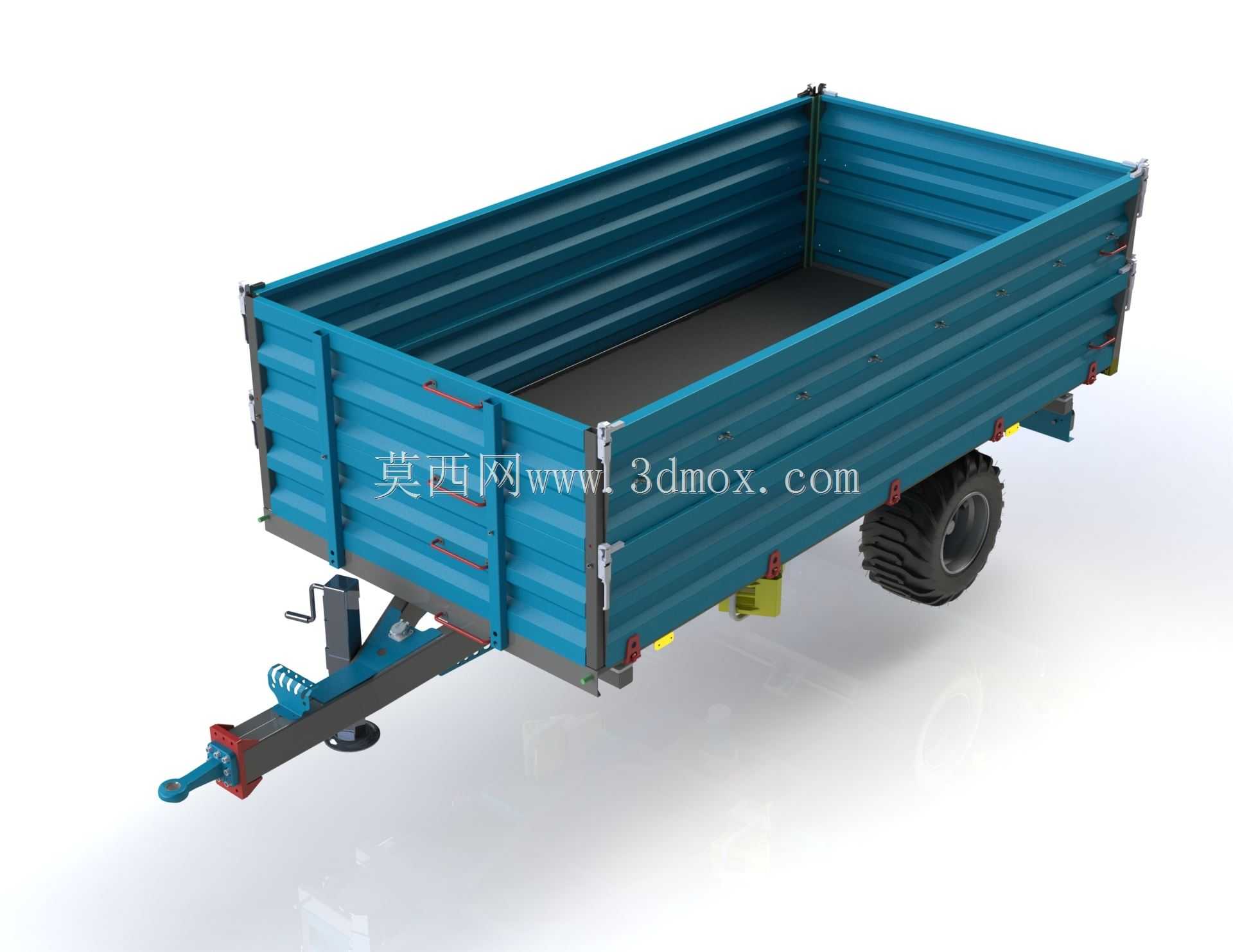

6吨三面倾卸农用拖斗转运挂车

　　这款6吨级农用倾卸挂车主要面向大田种植、家庭农场、粮食收储点、果园与中小型养殖场地的短驳转运作业，配套轮式拖拉机牵引使用，承担散装谷物、青贮饲料、厩肥、砂石、土方、果蔬周转筐等物料的场内与田间运输。相比固定栏板普通拖斗，它的核心价值在于三面均可开启并完成倾卸：后栏板可作为常规卸料门，左右侧栏板也能脱开锁钩后随箱体翻转，在狭窄田埂、大棚通道或靠墙堆料位，不必反复调整牵引车头朝向，就能选择受限制最小的一侧卸料，大幅减少农机在松软地块上的掉头次数，降低陷车与压苗风险。

　　从结构思路看，整车围绕“额定承载6吨、低重心、强抗扭、维修便利”展开。货厢采用波纹压型钢板组焊，侧板与前板的横向波纹既提高薄板抗弯刚度，又避免整块厚板带来的自重增加；底板下方布置多根纵梁与横梁，载荷从底板经横梁传递到两根主纵梁，再集中到行走悬架与牵引架。栏板之间采用上中下多点锁扣连接，侧栏板与前栏板、后栏板的接缝处预留搭接边，运输粉状饲料或潮湿泥土时可减少撒漏。栏板立柱与厢体铰链位置做了加强板，长期承受装载机上料冲击时，铰链焊缝不易开裂。

　　牵引部分采用可调式牵引架，前端牵引环适配拖拉机挂接高度，架体上设置支撑千斤顶，挂车脱离动力时可独立停放；牵引架与货厢副梁之间通过翻转铰点连接，倾卸油缸或举升机构布置在箱体前部下方，举升时货厢绕后铰点转动。若配置侧向卸料，侧翻铰点与锁止机构需在对应侧梁上切换，建模时应重点检查铰点同轴度、油缸行程与栏板开启角度的干涉关系。行走部分采用大花纹农用轮胎，接地面积大、抓地能力强，适合泥泞田块与碎石便道；钢板弹簧悬架缓冲路面冲击，轮轴、轮毂、制动气室或机械制动连杆按重载工况校核。

　　外形与安装边界方面，该类挂车货厢长度通常按中型农场转运半径设计，宽度控制在乡村道路与田间道可通行范围内，空载时牵引环高度、轮胎外缘、侧栏板外凸件均需满足拖拉机挂接和会车要求。三维设计时应先建立牵引环中心、翻转铰点中心、轮轴中心线三个基准：牵引环到轮轴的距离影响转向时的轮胎扫掠空间，轮轴距货厢后缘过近会导致卸料时后悬偏重，过远则增加转弯通道。货厢满载举升状态下，要核对前栏板上缘与拖拉机后部的安全间隙、油缸最低安装长度与最大伸长量、侧栏板打开后与地面或料堆的碰撞关系；制动管路、尾灯线束、反光标识沿梁体内侧走线，避免被作物枝条和石块刮伤。

　　实际使用中，散装粮食可从后侧匀速自卸，厩肥和土方可侧向堆铺，长条农资或周转筐则关闭三面栏板作为普通平板货厢使用。栏板锁扣、铰链销、黄油嘴、轮胎螺栓等维护点均布置在人员可直接接近的位置，日常保养不需要拆卸大面积护板。模型对波纹板、栏板铰链、锁扣、牵引架、悬架、轮胎花纹和举升连接部位均有较完整表达，可用于农用挂车结构方案展示、牵引匹配校核、倾卸机构运动检查以及农机教学演示。
