可调式地板止动锤锁支撑锁紧结构

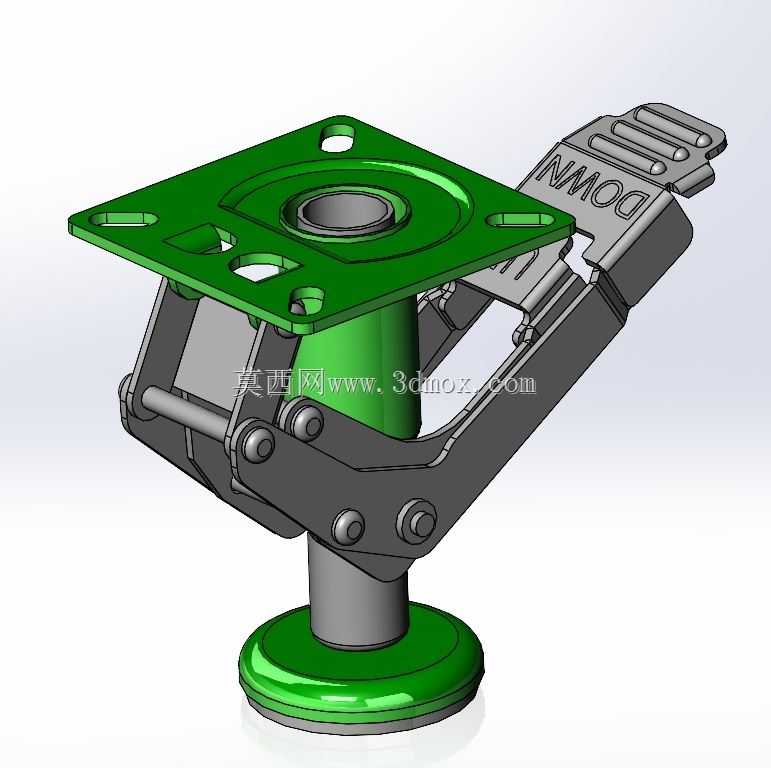

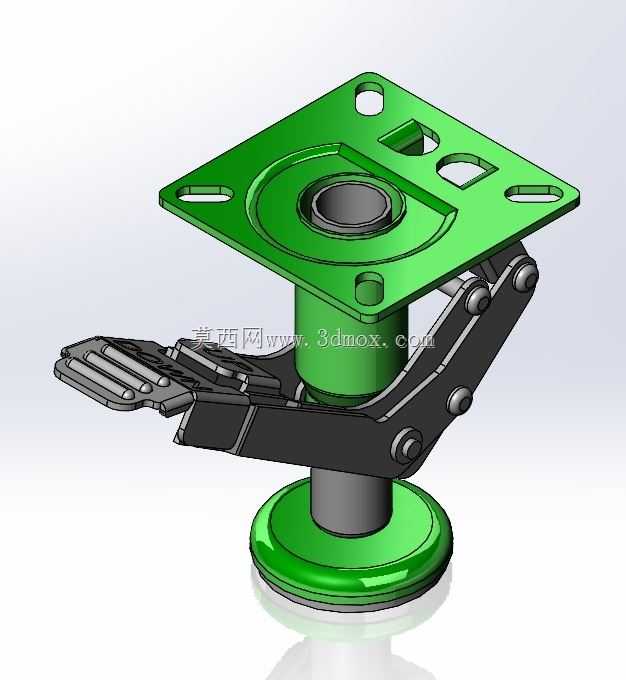

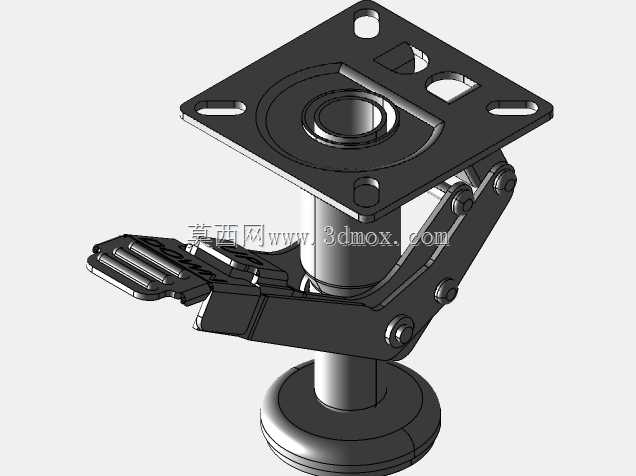

　　该结构多用于需要频繁调整支撑高度、同时需要快速锁止固定的工位场景，常见于工业流水线工位地板调平、设备机台底部支撑锁止、重载工装平台的位置固定环节，替代传统的固定垫脚加螺栓锁止的繁琐操作，单组结构即可完成支撑承重与位置锁止两项功能，减少现场安装调整的零件数量。从结构组成来看，上部为带多组安装孔的方形安装法兰，法兰面预留的四个长圆孔可适配不同孔距的安装基座，安装时无需严格对齐基座孔位，可在一定范围内调整安装位置，降低基座加工的孔位精度要求；法兰中心集成带衬套的导向柱，为下部支撑结构提供垂直方向的运动导向，避免支撑升降过程中出现卡滞、偏斜问题。下部支撑组件采用剪叉式连杆结构，连杆铰接点均采用销轴连接，铰接位置预留合理的配合间隙，

　　保证扳动解锁手柄时连杆动作顺畅无卡涩；底部为圆形支撑底盘，底盘底面可根据使用场景加装橡胶防滑垫，增大与地面的接触摩擦力，避免支撑受力后出现滑移。解锁手柄采用带防滑纹理的冲压结构，扳动手柄时可带动剪叉连杆收拢，解除支撑柱的锁止状态，此时可根据实际需要调整支撑高度，调整到位后松开手柄，连杆机构在内部弹性件的作用下自动复位，通过楔形压紧结构将支撑柱与上部法兰锁止为整体，实现位置固定。设计过程中重点考虑了受力传递路径，上部承载的载荷通过法兰传递到中心导向柱，再通过锁止机构传递到剪叉连杆，最终分散到底部圆形支撑盘，整个受力路径无应力集中点，铰接销轴采用剪切强度足够的材质，避免重载下出现销轴剪切断裂问题；安装法兰的厚度经过受力校核，

　　在额定承载下不会出现法兰面翘曲变形，保证安装面的平面度要求。安装边界方面，上部法兰的外形尺寸适配常见的设备底部安装梁间距，安装时可直接通过螺栓穿过法兰长圆孔固定在设备底部，底部支撑盘的直径足够大，在不平整地面上也能保证足够的接触面积，调整行程覆盖常规工位的地面高度差范围，无需额外增加垫片调整高度。实际使用中，该结构无需额外工具即可完成高度调整与锁止操作，相比传统的螺栓调节垫脚，调整效率提升明显，锁止后无松动间隙，在设备运行产生振动的场景下也能保持支撑位置稳定，不会出现支撑高度下沉、锁止失效的问题；剪叉连杆的运动轨迹经过仿真验证，整个调整行程内连杆不会与上部法兰、底部支撑盘出现运动干涉，手柄的扳动角度符合人体操作习惯，

　　操作时无需过大的扳动力即可完成解锁动作。结构的各零件均采用常见的机械加工工艺，上部法兰可采用板材冲压成型后加工中心孔与安装孔，导向柱采用圆钢车削加工，剪叉连杆采用板材冲压后加工铰接孔，底部支撑盘采用冲压成型，所有零件的加工精度要求适中，适合批量生产，装配时通过销轴依次连接各连杆组件，装配工序简单，无需复杂的工装夹具即可完成整组结构的组装。
