工业设备安全防护锁具结构设计

　　这套锁体结构的建模思路，最早是从车间设备检修的现场痛点倒推出来的。常规小型挂锁用在机床防护门、流水线工位挡板上，要么锁舌行程太短，设备运行振动久了容易松脱，要么安装孔位和现有设备的安装基面不匹配，每次加装都要现场重新打孔，既破坏设备原有漆面，后期拆改也留一堆多余孔位。这套锁具直接把安装底板和锁体主体做了一体化整合，底板四个角预留了沉头安装孔，孔位间距按照市面通用工业防护栏、设备检修门的标准安装尺寸排布，拿到现场不需要二次加工基面，直接用内六角螺栓就能固定在1.5mm到4mm厚的金属门板或者型材支架上，安装边界控制得很克制，底板整体厚度留足了8mm的承重余量，哪怕设备长期运行产生持续振动，锁体也不会出现安装位变形、螺栓松脱的问题。

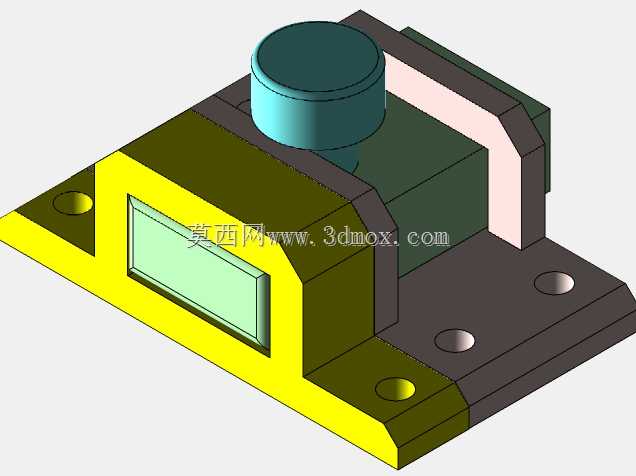

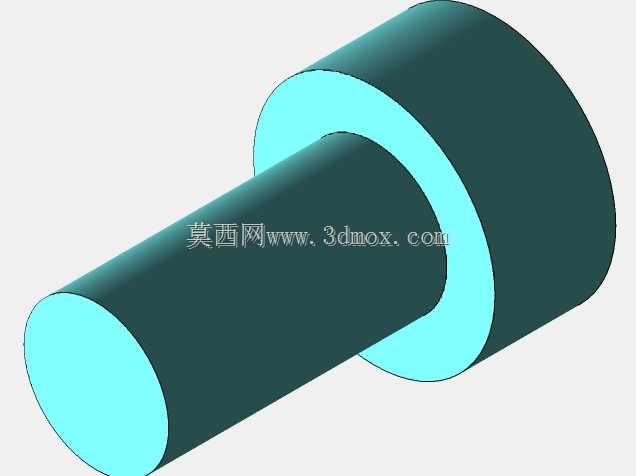

　　从功能逻辑上看，这款锁没有采用传统弹子锁的外露锁舌结构，顶部的圆柱形旋钮就是锁止操作端，旋钮和内部的旋转锁止块直连，不需要额外加装手柄，操作时旋转90度就能完成锁止和解锁动作。内部锁止块的行程做了限位设计，转到锁定位时会有明确的卡位触感，现场操作人员不用额外看标识，靠手感就能确认门体已经完全锁死，避免设备运行过程中防护门意外弹开。锁体侧面预留的矩形可视窗口，最初设计的时候是考虑可以加装状态指示片，锁止状态下窗口显示红色标识，解锁状态显示绿色，哪怕隔着两三米远，巡检人员也能快速判断各个检修门的锁闭状态，不用挨个走到跟前去扳动确认。

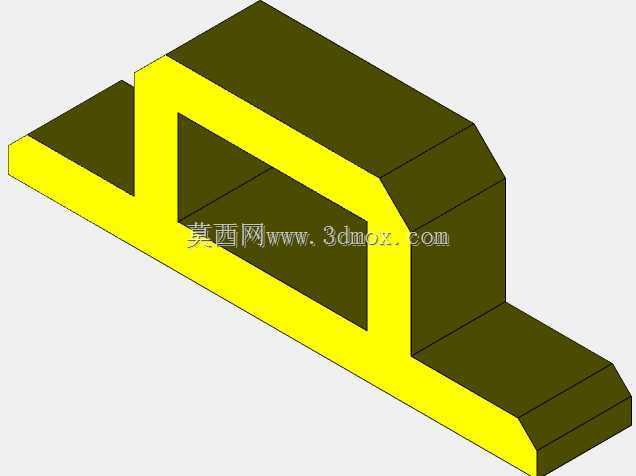

　　外形布局上，锁体主体做了阶梯式的包覆结构，核心的锁芯传动部分全部藏在黄色的防护外壳内部，外壳边角全部做了R3以上的圆角处理，没有尖锐的突出棱边，既避免车间人员走动的时候磕碰划伤，也能阻挡加工现场的切削液、金属粉尘顺着缝隙进到锁体内部。后方的U型提架结构不是装饰件，它一方面作为锁体和安装门板之间的支撑加强筋，把锁体受到的侧向冲击力直接传导到底板上，避免锁芯部分单独受力断裂，另一方面也可以作为检修时的临时提拉位，需要整体拆卸锁体的时候，不用额外抠住外壳缝隙，握住U型架就能平稳把整个组件取下来。

　　实际应用场景里，这类锁具除了用在普通机床的防护门上，也适配自动化生产线的安全围栏门、小型电气柜的检修舱门、物流周转箱的侧开门。针对不同的使用场景，结构上预留了足够的改装余量：顶部的旋钮可以替换成标准三角锁芯、四方锁芯，适配不同工厂的安全管理权限，普通车间操作人员无法随意打开安全锁，只有维保人员持有对应钥匙才能解锁检修。安装底板的孔位做了长圆形的微调余量，哪怕现场安装基面的孔位存在1-2mm的加工误差，也能顺利对准螺栓，不会出现孔位错位强行拧螺栓导致底板变形的问题。

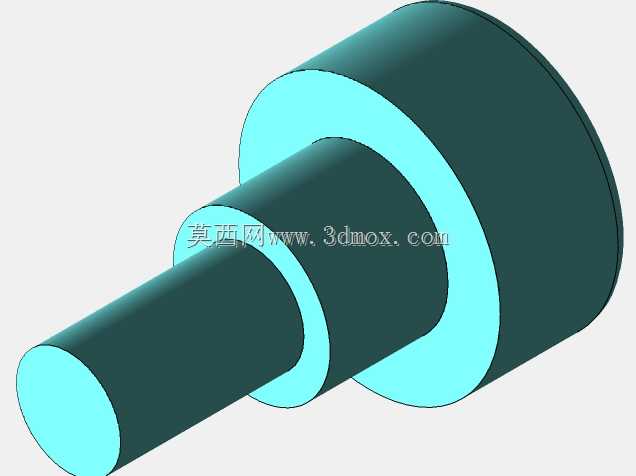

　　传动部分的配合间隙在建模时就按照工业级使用要求预留，旋转部件之间留了0.2mm的活动间隙，长期使用哪怕有少量粉尘进入配合面，也不会出现旋钮卡滞、转不动的情况。锁体外壳和内部金属传动件之间预留了卡槽，可以加装密封橡胶条，在有喷淋、多粉尘的铸造、打磨车间使用时，也能有效阻挡杂质进入内部传动结构，整体使用寿命比普通民用挂锁高出数倍。整个锁体的外部轮廓没有多余的突出结构，安装完成后最高点距离安装基面的高度控制在60mm以内，不会和门体周边的管线、相邻设备部件产生运动干涉，哪怕是在安装空间非常局促的小型设备舱门上，也能顺利布置。
