摩托车进气系统锥形空气过滤构件

　　在小排量代步摩托、越野改装摩托的进气回路里，这类锥形空气过滤构件是保障发动机进气洁净度的核心部件，直接关联缸内活塞、气门组的磨损速率与空燃比控制精度。不同于乘用车舱内的方形空滤布局，摩托受限于车架走线空间、发动机侧挂安装位置，这类滤件多采用近发动机侧的直装式结构，省去冗长进气软管带来的流阻损耗，适配单缸、双缸小排量动力单元的高转速进气响应需求。

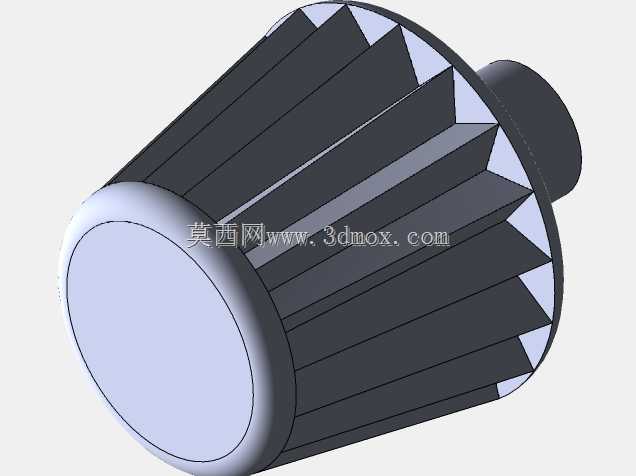

　　从功能实现逻辑来看，该构件核心作用是拦截进气气流中携带的路面浮尘、砂砾、雨天骑行带入的细小水雾，避免硬质颗粒进入气缸壁与活塞环的配合间隙，防止出现缸壁拉伤、密封失效导致的动力下降、机油耗飙升问题。滤件外侧的褶皱结构是设计核心，在有限的径向尺寸内尽可能拓展有效过滤面积，褶皱的排布角度顺着进气气流的旋向做了倾斜处理，让气流进入滤材间隙时不会出现局部紊流死区，既保证全转速区间的进气流量充足，又能让尘粒在褶皱根部均匀沉积，避免局部堵塞导致的进气负压骤升。

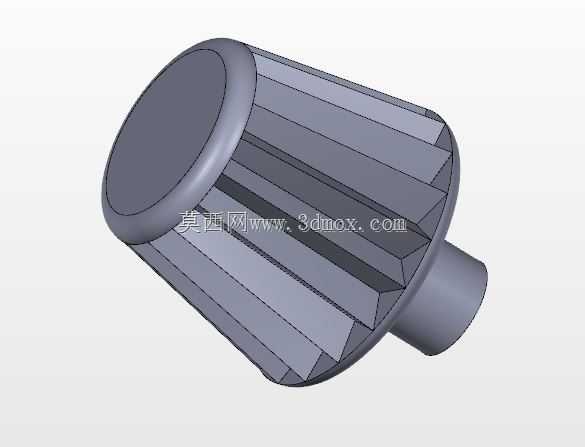

　　设计阶段首先要锁定安装边界，尾部的圆柱形对接接口是核心安装基准，接口外径要与化油器或节气门体的进气口内径做过盈配合，配合公差控制在0.1-0.2mm区间，搭配卡箍锁紧后可保证负压状态下无漏气风险，避免未过滤空气直接进入气缸。整体锥形结构的大端直径、轴向长度需要匹配对应排量发动机的进气流量需求，以125cc-250cc排量段为例，大端直径通常控制在80-120mm区间，轴向长度控制在100-140mm区间，既保证足够的容尘量延长维护周期，又不会与周边的车架立管、油箱底部、侧覆盖件产生运动干涉，预留至少10mm的安全间隙，避免车辆行驶振动中出现磕碰磨损。

　　端部的圆形端盖采用圆弧过渡结构，一方面是降低骑行时迎面气流的碰撞阻力，另一方面圆弧结构的抗冲击性能优于直角端盖，在车辆倾倒、轻度越野飞坡落地的振动工况下，不会出现端盖开裂、滤材松脱的问题。滤件的褶皱深度、折间距经过匹配计算，折间距过小会导致大流量进气时滤材变形贴合，堵塞气流通道；折间距过大则会浪费径向空间，压缩有效过滤面积。日常维护场景中，这类滤件可通过定期吹洗、喷涂专用滤油恢复过滤性能，无需频繁更换，适配摩托用户户外使用的维护便利性需求。

　　在进气系统匹配层面，该滤件的安装位置直接暴露在车头迎面气流路径上，相比藏于座垫下方的原厂空滤，进气温度更低，相同进气压力下的氧气密度更高，能小幅提升动力输出响应，这也是很多改装场景选用这类锥形滤件的核心原因。设计时需要平衡过滤精度与进气阻力，滤材的透气度过高会导致大颗粒穿透，透气度过低则会导致进气不足，出现怠速不稳、高转速动力发闷的问题，褶皱结构的支撑筋均匀分布在滤材折峰位置，避免高负压下滤材被吸瘪变形，保证全工况下的气流通道稳定。
