撬装式三缸并联工业过滤装置结构设计

　　在化工流体输送、市政水处理、工业循环水系统以及成品油输送场站的现场工况里，单台过滤设备往往难以兼顾大流量处理能力与不停机维护的需求，这类场景下多缸并联的撬装过滤结构就成了兼顾处理效率与运维便利性的优选方案。这套三缸过滤装置采用三罐体并联的管路布局，三个立式过滤罐体通过底部汇流管路与顶部共用排气结构连通，可实现单罐反冲洗或滤芯更换时其余两罐持续带压工作，避免整条工艺管线因过滤单元维护出现全线停输的问题，适配连续生产要求较高的流体处理工况。

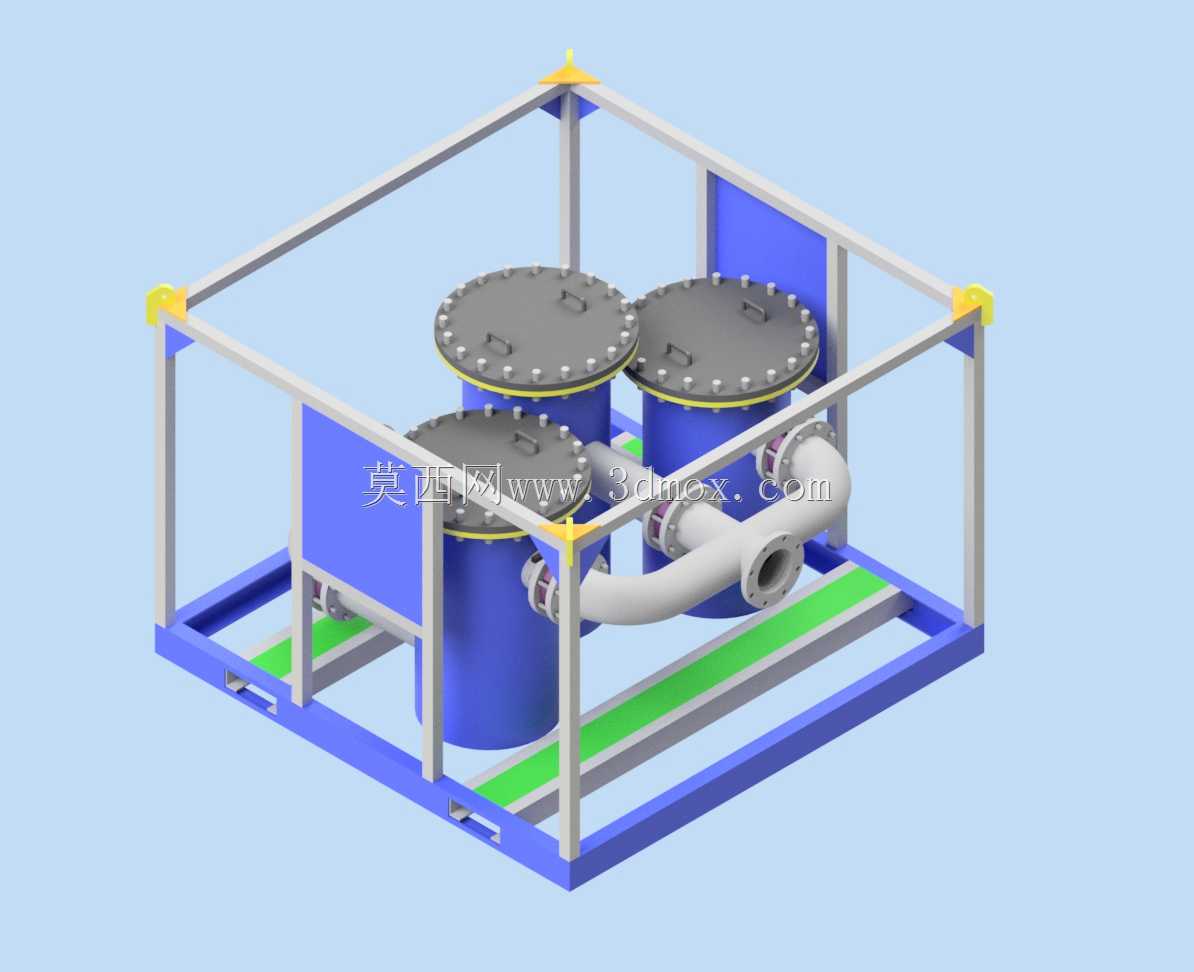

　　从结构设计逻辑来看，整套装置采用集成化撬装框架设计，外围采用标准工业矩形钢管焊接形成整体承载框架，框架底部设置带叉车孔的一体式承载底座，底座上表面铺设防滑格栅板作为运维操作平台，框架边角位置设置醒目的吊装定位标识，可直接通过叉车或起重设备完成整橇转运，无需现场拆分管路与罐体，大幅缩短现场安装调试的周期。框架侧面预留的防护板安装位可根据现场防爆、防溅需求加装金属防护面板，避免现场作业时外力磕碰罐体或管路连接部位。

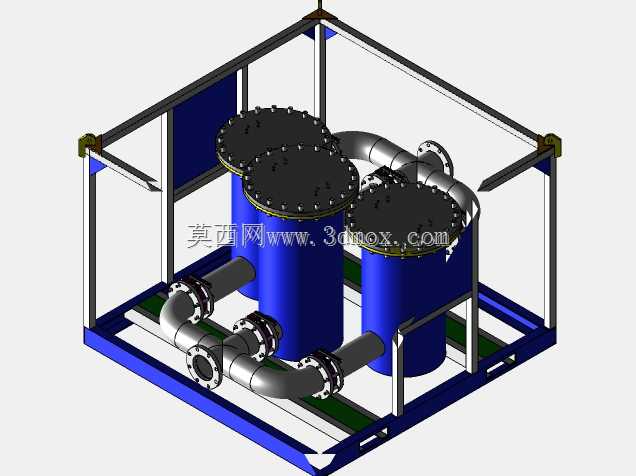

　　三个过滤罐体采用立式圆柱形承压结构设计，顶部采用快开式盲板结构，通过周向均布的快拆螺栓实现压盖锁紧，更换内部过滤滤芯或滤篮时无需拆卸整体管路，仅需松开对应罐体的连接螺栓即可打开顶部压盖完成操作，大幅降低日常运维的操作难度。罐体之间的连接管路采用无缝钢管弯制焊接成型，管路转角处采用大曲率半径弯头设计，减少流体流经管路时的局部阻力损失，汇流管位置设置统一的进出料接口，接口采用标准法兰连接形式，可直接与现场不同管径的工艺管线对接，无需额外制作转换接头。

　　设计过程中针对安装边界做了充分的适配考量，整套撬装结构的外形尺寸控制在标准集装箱内部装载尺寸范围内，可满足长途公路运输与集装箱海运的装载要求，无需定制特殊运输方案。框架底部的安装孔位按照通用工业设备安装间距设置，现场安装时仅需将整橇吊装至预设的混凝土基础上，通过地脚螺栓完成固定即可对接管线，无需现场进行复杂的焊接组装作业。罐体与框架之间采用弹性减震支座连接，可抵消流体输送过程中产生的管路振动，避免长期振动导致的焊缝开裂或法兰密封失效问题。

　　从功能特性层面，三罐并联的结构设计可根据实际处理流量需求灵活调整工作罐体数量，在小流量工况下可仅启用单罐或双罐运行，降低流体通过过滤单元的压损，在大流量峰值工况下三罐同时投入运行，满足峰值流量下的过滤精度要求。罐体底部设置的排污接口统一引至撬装框架外侧，可直接对接现场排污管线，反冲洗或排污作业时无需在撬装区域内临时接设排污管路，减少现场作业的安全隐患。管路系统上预留的压力检测接口可直接安装压差传感器，实时监测过滤罐体前后的压力差，当压差值达到设定阈值时即可提醒运维人员对对应罐体进行滤芯更换或反冲洗操作，避免过滤元件堵塞导致的管路流量下降。

　　在建模细节处理上，这套结构完整还原了实际加工中的焊缝预留位置、法兰密封面结构、螺栓连接的标准间距，甚至框架表面的防滑踏板纹理、吊装位置的警示标识都做了对应还原，可直接用于结构受力校核、管路流体仿真分析，也可作为撬装过滤类设备的方案设计参考模板，帮助设计人员快速完成同类型设备的方案迭代，减少重复建模的工作量。针对不同过滤精度需求，这套结构的罐体内部可适配网式滤芯、烧结滤芯、滤篮等多种过滤元件，仅需调整罐体内部的滤芯安装座尺寸即可完成适配，无需改动外部框架与管路结构，具备较强的工况适配能力。
