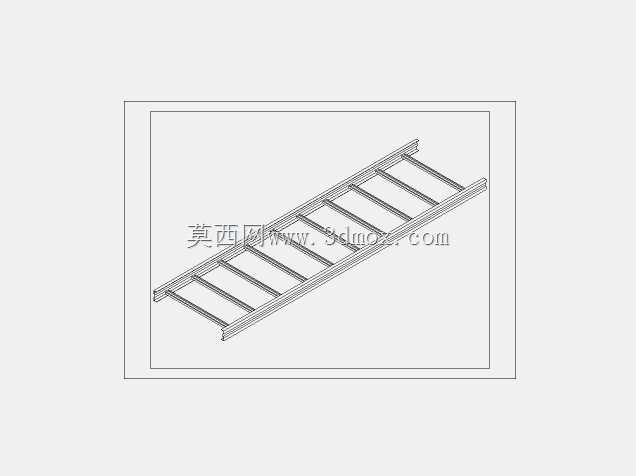

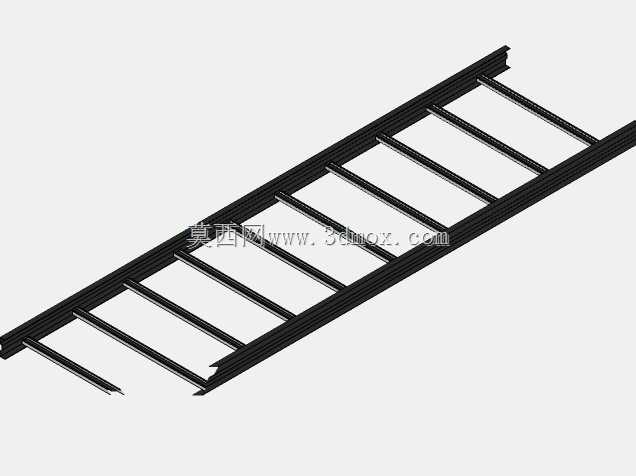

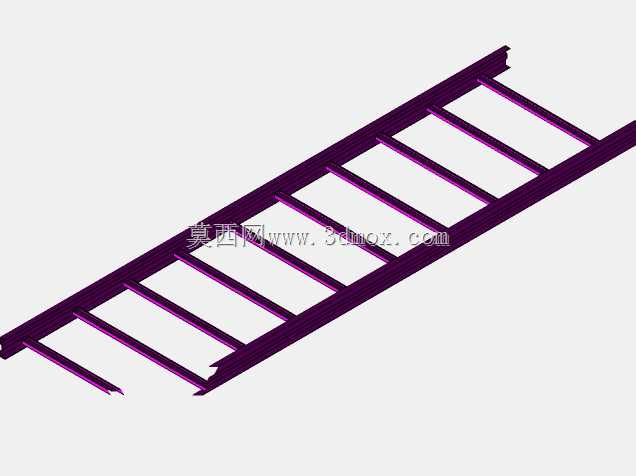

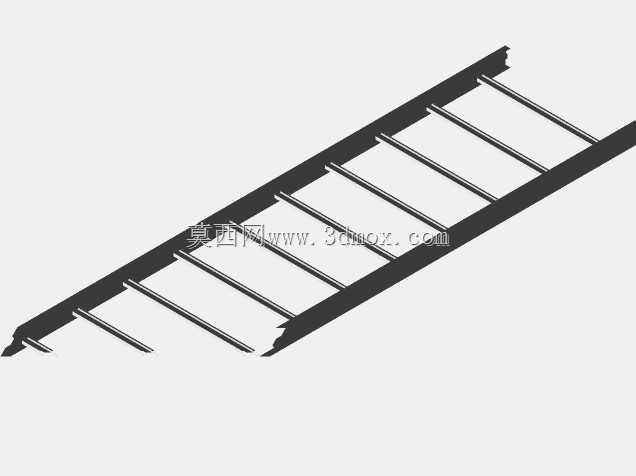

宽800mm梯级式电缆桥架三维结构

　　在工业电气布线、数据中心机房建设、厂区动力线路敷设、通讯基站线缆布设等场景中，梯级式电缆桥架是大截面线缆敷设的核心支撑构件，这款宽度800mm的梯架结构，正是针对大载流量、多回路并行敷设的工况设计的。从实际工程使用角度看，这类梯架的核心作用是为电力电缆、通讯光缆提供稳定的敷设支撑，同时利用梯级的镂空结构实现线缆自然通风散热，避免密闭槽式桥架内线缆积热导致的载流量下降问题，尤其适合敷设直径较粗的高压动力电缆、大对数通讯主干线缆，在厂房主电缆通道、数据中心主干走线层、室外管廊布线段都有广泛应用。

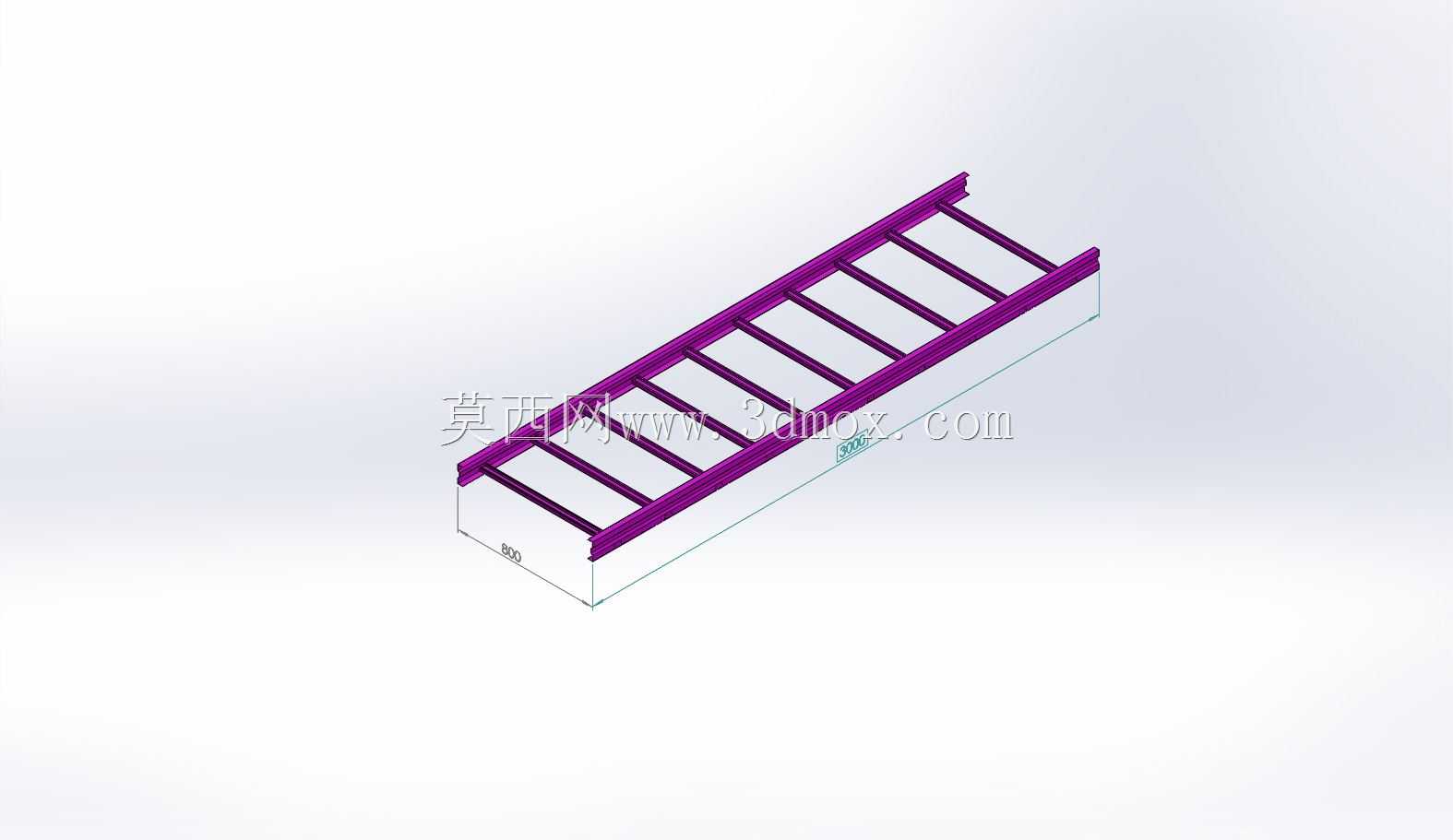

　　设计这款梯架结构时，首先要考虑的是承重边界与安装适配性，侧边采用一体化冷弯成型的梯邦结构，梯棍与梯邦之间采用精准的定位装配结构，既保证整体框架的抗扭刚度，也避免现场安装时出现拼接错位。整体长度方向的分段尺寸适配常规3米的安装跨距，刚好匹配工程中常用的吊架、支架安装间距，不需要现场额外裁切调整，宽度方向800mm的净空尺寸，能够满足多排线缆分层敷设的排布需求，预留足够的线缆间隙保证散热，同时也为后期扩容新增线缆预留操作空间。

　　从结构细节来看，梯邦的翻边结构做了圆弧过渡处理，避免敷设线缆时划伤线缆外护套，梯棍的排布间距经过受力核算，既不会因为间距过大导致线缆下垂弯折，也不会因为间距过密浪费材料、影响通风效果。两端的连接部位设计了标准的连接孔位，能够与同规格的直通段、弯通、三通等桥架配件无缝拼接，不需要额外打孔适配，安装时只需要用配套的连接螺栓紧固即可，能够大幅降低现场施工的工作量。

　　在实际选型应用中，这款800mm宽的梯架通常作为主干布线通道使用，安装时需要根据敷设线缆的总重量匹配对应的吊装承重件，梯架的侧边高度能够保证线缆敷设时不会从侧面滑脱，镂空的结构也方便运维人员后期检查线缆状态、排查线路故障，不需要掀开盖板就能直接观察线缆的外观情况，对于需要频繁调整线路、新增回路的场景，这种开放式梯架的操作便利性远高于密闭槽式桥架。建模过程中对所有装配孔位、拼接公差都做了精准还原，每一处折弯的圆角、连接面的配合间隙都符合实际钣金加工的工艺要求，导入工程软件后可以直接提取尺寸用于支架预制、安装点位排布，也可以作为布线仿真的载体，模拟线缆敷设后的弯曲半径、排布间隙，提前规避现场安装时可能出现的线缆挤压、空间不足等问题。

　　需要注意的是，这类梯架在垂直安装、大跨度安装场景下，需要额外加装横撑加固结构，模型中也预留了对应的加固件安装点位，能够根据不同的安装工况灵活选配配件，不需要对主体结构做二次修改。梯架表面的处理结构也适配常规的镀锌、喷塑等表面工艺要求，建模时的壁厚参数符合行业通用的钣金加工标准，既保证结构强度满足承重要求，也不会因为壁厚过大造成材料浪费、安装负重增加。对于结构设计人员来说，这个模型可以直接复用在厂区布线、机房深化、管廊机电设计的三维装配场景中，不需要从零开始绘制桥架结构，能够大幅提升机电建模的效率，所有的尺寸边界都符合工程实际，不会出现模型与现场实物尺寸不符导致的装配干涉问题。
