220V250W单头直棒式电加热元件结构设计

　　在各类小型工业加热工位、实验室温控装置、小型流体管路伴热场景里，这类直棒式电加热元件是应用频次极高的发热核心部件，区别于大体积法兰式加热管，这款250W功率等级的加热件更适配小空间、局部精准加热的工况需求。从结构设计逻辑来看，这款加热件采用长直棒式主体布局，核心发热段采用致密填充结构，将电热合金丝均匀布置在金属护套管内部中心位置，周边填充高纯度绝缘导热氧化镁粉，经过缩管工艺压实后，既保证电热丝与管壁之间的绝缘性能，又能让发热丝产生的热量快速传导到外管表面，避免内部热量堆积导致的电热丝过早老化。两端的绝缘固定座采用耐高温绝缘瓷件加工而成，瓷件与金属护套管之间采用压接+高温密封胶双重固定结构，

　　既可以承受加热过程中管材热胀冷缩产生的微量位移，又能避免外界水汽、油污从端部缝隙渗入管内，造成绝缘失效的问题。两端引出的接线端采用标准金属插棒结构，表面做镀镍防锈处理，接线时可以直接搭配标准接线端子压接固定，不需要额外做焊接处理，现场装配的便利性更高，同时插棒式结构也能避免多股软线引出时容易出现的线芯折断、接触不良问题。从安装边界来看，这款加热件的主体发热段为等径直管结构，安装时只需要在设备壁面加工对应直径的安装通孔，搭配配套的耐高温密封垫圈与固定螺母即可完成锁紧固定，不需要额外设计复杂的安装支架，对于安装空间的预留要求极低，哪怕是狭窄的设备夹层、小型模具内部的加热孔位都能顺利装入。实际工况使用中，

　　这款250W功率的加热件适配220V工频交流供电，表面负荷设计控制在合理区间，既可以满足空气干烧场景下的快速升温需求，也可以浸入水、导热油等介质中做液体加热使用，不会因为表面负荷过高导致外管过快结垢或者烧穿。设计过程中特意将发热段与冷端长度做了明确区分，两端的绝缘瓷件位置为非发热冷端，安装时冷端部分要露出设备安装壁面，不能将冷端埋入加热区域内，避免冷端温度过高导致接线端的绝缘层老化加速，这也是这类直棒加热件安装时需要重点注意的结构边界。外管材质根据常规使用场景选用耐高温不锈钢材质，表面做光滑抛光处理，既不容易粘附加热过程中产生的杂质，日常维护时也能快速擦拭清理表面的积碳与水垢，长期使用下的导热性能衰减速度更慢。

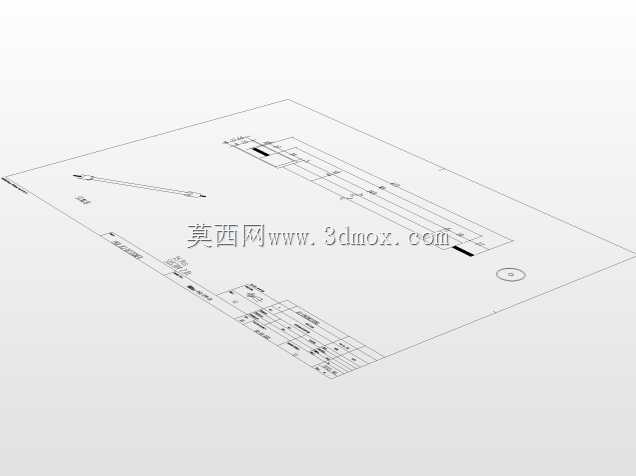

　　不同于异形加热管需要定制弯折模具，这款直棒结构的加热件生产加工流程更短，结构一致性更容易控制，建模过程中重点还原了内部填充层与外部金属管的配合公差、端部瓷件的压接限位结构、接线插棒的伸出长度，所有配合尺寸都按照实际加工公差做了预留，不管是做设备选型的装配干涉检查，还是做加热工位的热仿真模拟，都可以直接调用模型完成布局验证。在小型3D打印机喷头加热、小型实验仪器恒温槽、小型管道防冻伴热、小型模具模温预热这些场景里，这类小功率直棒加热件的适配性远高于大尺寸加热组件，不需要复杂的温控配套，搭配简单的旋钮式温控器就能实现稳定的温度控制，结构本身没有易损活动部件，只要安装时做好密封与接线固定，长期运行的故障率极低。建模时对端部的密封压接痕迹、瓷件与金属管的配合台阶、接线端的倒角细节都做了还原，没有过度简化结构特征，能够直观呈现产品的实际装配关系，方便设计人员在做整机布局时准确核对安装空间，避免出现安装孔位不匹配、接线端预留空间不足的问题。
