偏心轮式机械传动结构三维设计

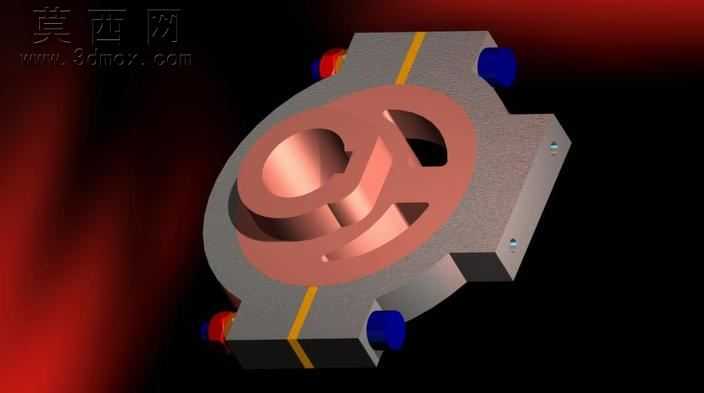

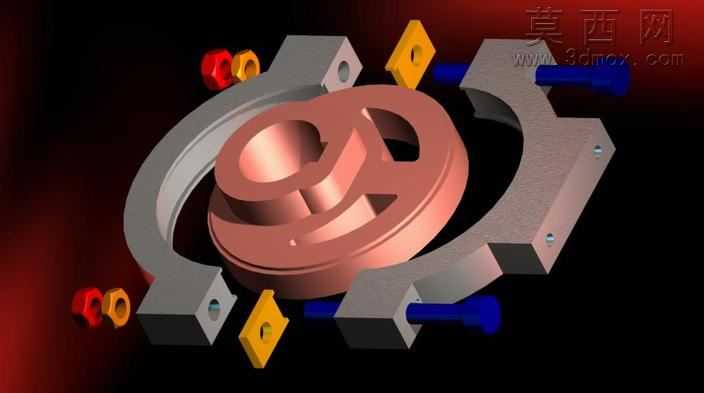

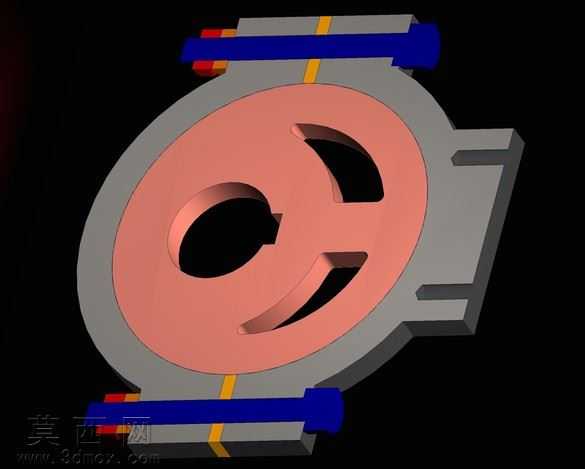

本作品为偏心传动类机械构件的三维建模设计，整体采用同轴偏心的双层轮盘结构作为核心设计载体，建模过程中严格遵循机械加工的尺寸公差规范，先通过草图绘制确定内外轮盘的偏心距参数，再以旋转、拉伸等基础特征命令完成主体基体的构建。外层基座采用带定位凸台的多边形轮廓设计，四个方向的凸台位置预留了紧固件安装孔位，建模时对孔位的同轴度、端面垂直度参数做了精准约束，确保后续装配环节能够与配套连接件实现无干涉配合。内层偏心轮采用镂空减重设计，通过切除特征在轮盘盘面加工出对称的弧形槽结构，既降低了构件整体重量，也为传动过程中的容屑、散热预留了空间，建模阶段对镂空结构的圆角过渡做了优化处理，避免应力集中问题影响构件使用寿命。材质渲染环节，外层基座选用磨砂质感的灰铸铁材质，通过调整粗糙度、金属度参数还原铸铁件哑光且带有细微颗粒的表面质感；内层偏心轮选用铜合金材质，调高反射参数突出铜材温润的金属光泽；基座上的定位紧固件分别做了蓝色工程塑料与红色橡胶封圈的材质区分，黄色定位标线采用高对比度的哑光漆材质，强化结构的位置标识效果。结构设计上，偏心轮与基座之间采用间隙配合的装配约束，可实现相对回转运动，四周的紧固件可根据实际传动需求调整预紧力，适配不同转速、载荷的传动场景。整体建模过程中对所有锐边做了0.2mm的倒角处理，既符合实际机械加工的工艺要求，也让渲染后的模型视觉效果更贴近真实工业零件的成品状态，通过多角度渲染展示了构件的装配关系、细节特征与材质表现，完整呈现了偏心传动构件的设计逻辑与工艺细节。
