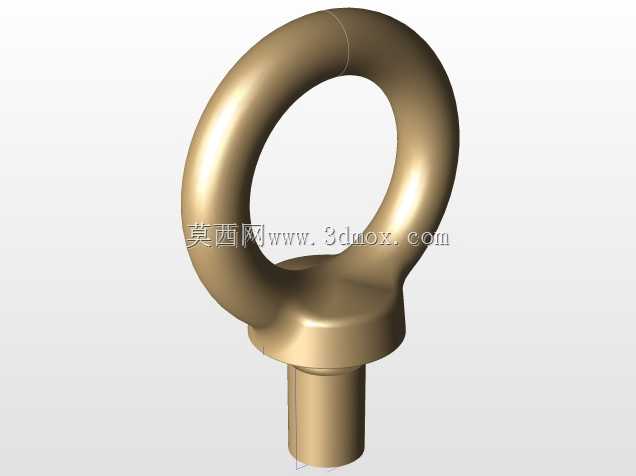

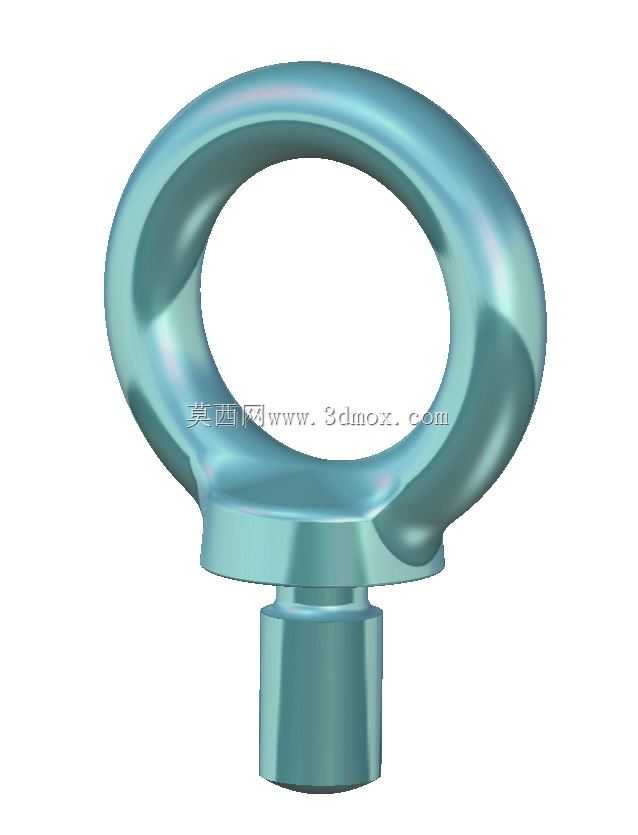

参数化可调吊环螺栓连接结构

　　在车间重型设备移位、模具吊装、大型机电组件装配的现场，吊环螺栓是出现频率极高的受力连接件，它直接衔接起吊索具与被吊工件，其结构合理性直接关系到吊装作业的受力稳定性与操作安全。这款吊环螺栓的设计没有采用固定尺寸的定型结构，而是通过参数关联的方式实现尺寸可调，能适配不同规格的工件吊装需求，不用针对每一种螺纹规格、每一种吊重等级单独重复建模，大幅提升结构设计阶段的选型与改型效率。

　　从实际使用场景来看，这类吊环螺栓常被安装在重型电机机壳顶部、大型注塑模模板边角、液压泵站机架上端、大型焊接构件的预设吊装位，作业时吊环部分直接穿入卸扣或者吊装带，下方的螺纹段拧入工件预先加工好的螺纹孔内，需要保证螺纹啮合长度满足对应吊重下的剪切强度要求，避免吊装过程中出现螺纹脱扣的风险。设计时首先要考虑吊环的受力路径，环形部分的截面不是等直径的圆形，而是根据受力弯矩分布做了变截面处理，在环体与下方基座衔接的位置做了圆弧过渡，避免直角位置出现应力集中，因为起吊时吊索的拉力方向不一定完全垂直于螺栓轴线，很多时候会存在一定角度的斜拉，过渡圆弧能分散斜向载荷带来的局部应力，避免长期交变载荷下出现疲劳裂纹。

　　下方的连接柱与螺纹段的衔接位置做了退刀槽结构，方便螺纹加工时的刀具退刀，同时也能保证螺栓拧入工件时端面能完全贴合工件表面，避免出现螺纹拧到底但端面虚接的情况，保证轴向受力均匀。环形吊耳的内孔尺寸需要匹配常用卸扣的销轴直径，不能过小导致常规卸扣无法穿入，也不能过大导致吊索在环内窜动幅度过大，起吊时出现不必要的晃动。基座部分的直径要大于螺纹大径，形成一个承压面，当螺栓拧紧时，这个承压面能将锁紧力均匀分散在工件表面，避免压伤工件的安装面，尤其是铝合金、工程塑料这类材质较软的工件，足够大的承压面能防止局部压强过大导致的表面凹陷。

　　参数化设计的核心逻辑是将吊环的内孔直径、环体截面直径、基座厚度、螺纹规格、螺纹有效长度这些关键尺寸做了关联约束，调整其中一个核心参数时，其余关联尺寸会按照力学计算的比例自动更新，比如当螺纹规格从M12增大到M20时，环体的截面直径会按照对应抗拉强度的要求同步增大，基座的承压面直径也会匹配螺纹规格调整，不会出现尺寸比例失调的问题。安装边界方面，需要注意螺栓拧入工件后，吊环的旋转平面要和预期的受力方向保持一致，因为这类吊环螺栓的环体可以在基座上转动，安装时要调整环体方向，避免起吊时环体侧面承受额外的扭力，同时工件上的安装孔周围要保留足够的操作空间，保证吊环能360度自由转动，不会和工件上的凸台、筋条发生干涉，吊装作业时吊索的施力方向要尽量在吊环的平面内，减少侧向受力带来的额外载荷。

　　从结构细节来看，环体的表面做了圆滑过渡处理，没有尖锐的棱角，一方面能避免吊装时尖锐边缘割伤吊装带，减少吊索的磨损，另一方面也能降低热处理过程中的应力集中风险，提升零件的整体疲劳强度。螺纹段的长度设计考虑了不同厚度工件的安装需求，预留了足够的啮合长度，同时在螺纹末端做了倒角处理，方便拧入时的对中，不会出现螺纹错牙的情况。基座下端面和螺纹衔接的位置做了微小的沉台，能避开工件安装孔口的倒角或者毛刺，保证承压面能完全贴合工件表面，不会因为孔口的凸起导致螺栓拧紧后出现歪斜。
