履带式滑移装载机铲运作业整机结构

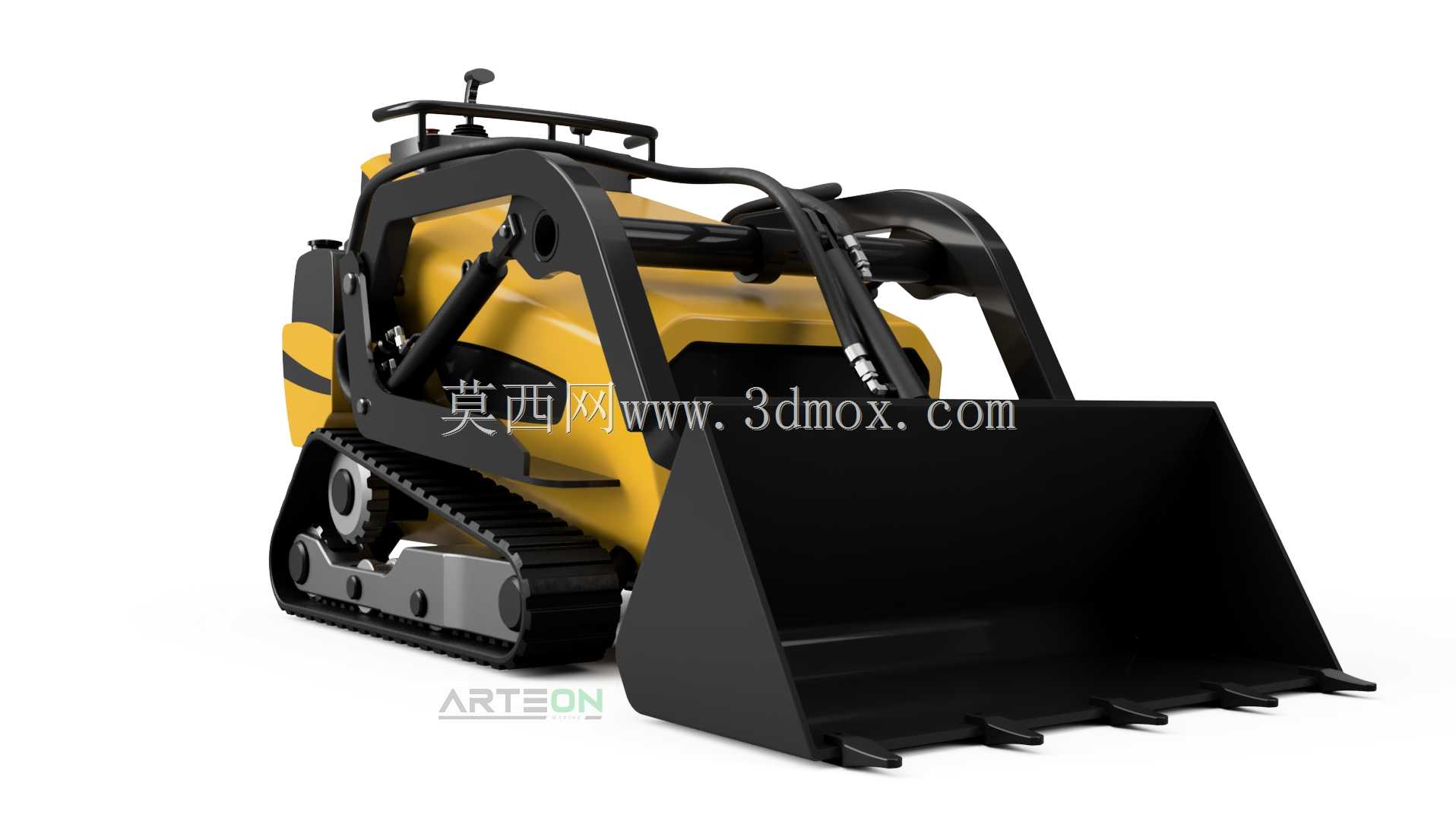

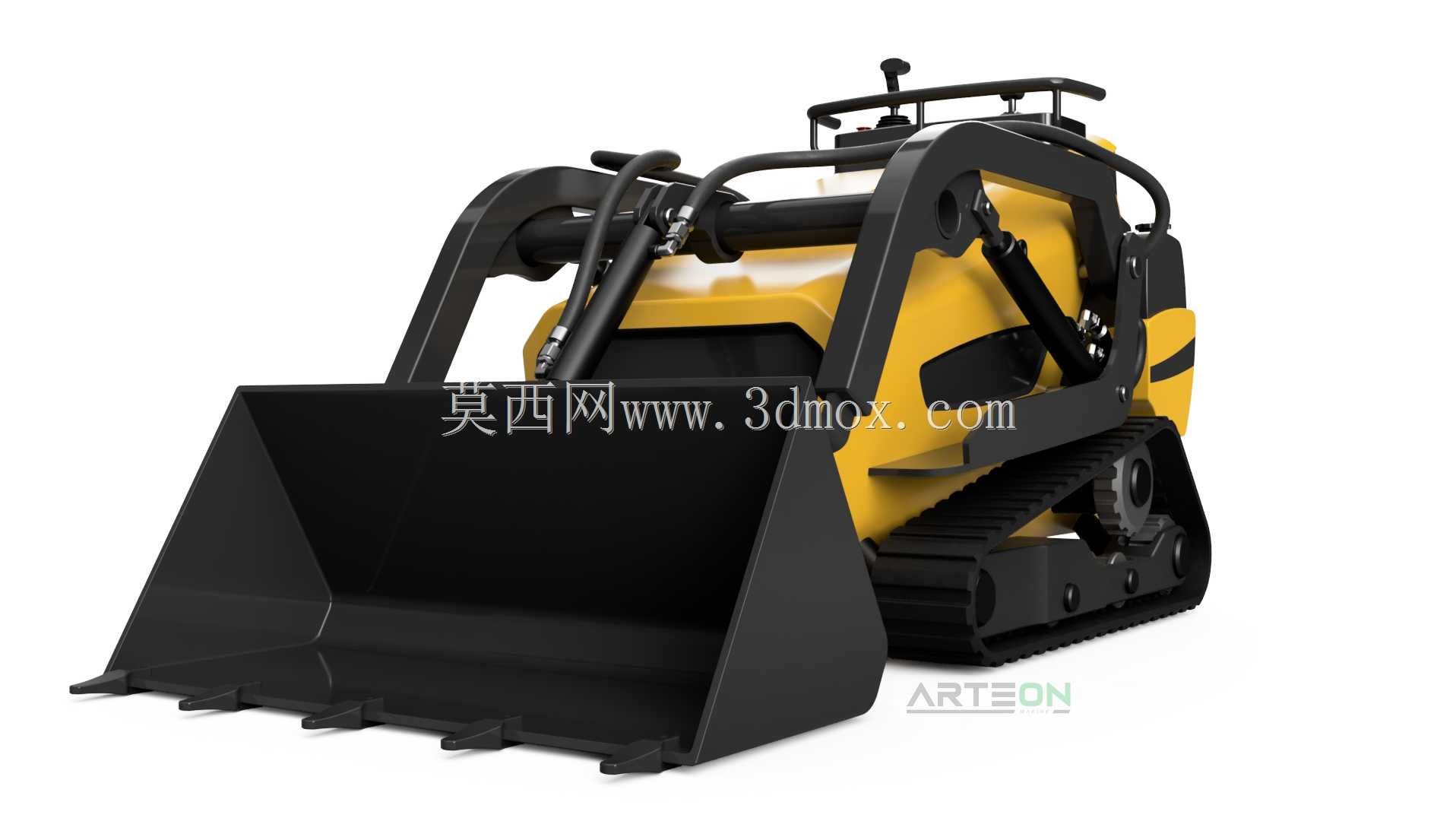

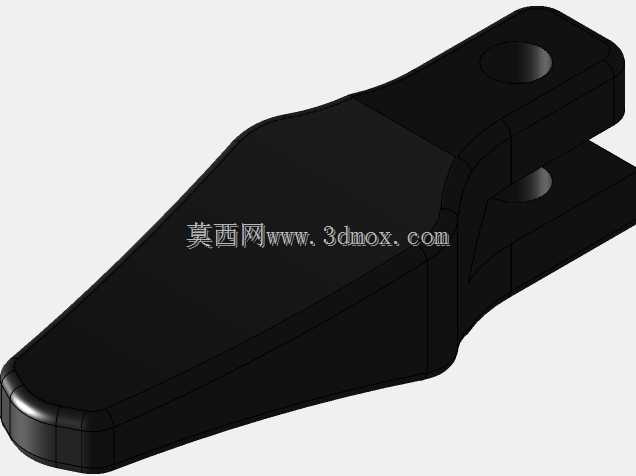

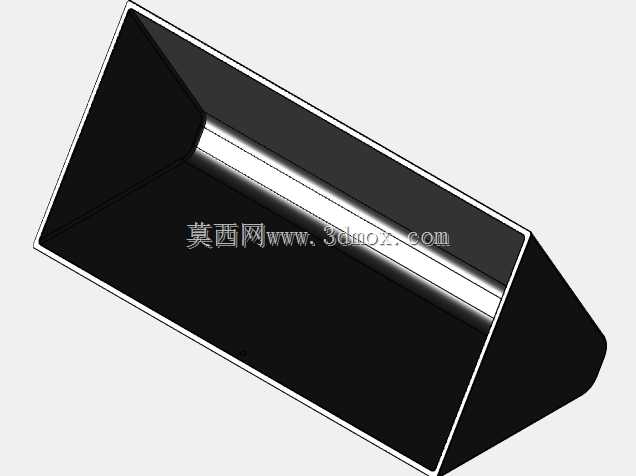

　　履带式滑移装载设备多用于狭小场地内的散料转运、场地清理、园林改造、厂房内部拆除与市政抢修作业。整机采用左右履带独立驱动的布局，通过两侧履带转速差甚至反向转动实现原地转向，转弯半径被压缩到车体自身轮廓范围内，这一特性决定了它在巷道、庭院、地下室、车间通道等常规轮式装载机械无法展开的区域仍能完成铲装、推移、短途搬运工作。前端工作装置以铲斗为核心，斗体采用宽口浅深结构，斗唇设置分段斗齿，切入砂石、碎砖、积雪、松散土堆时阻力分布更均匀，侧壁加高后可减少满斗回转过程中的物料撒漏。动臂采用双侧厚板弯折成型的箱型结构，沿车体两侧向上延伸，在驾驶员站位后方形成高位铰接点，既保证铲斗举升时的视野，

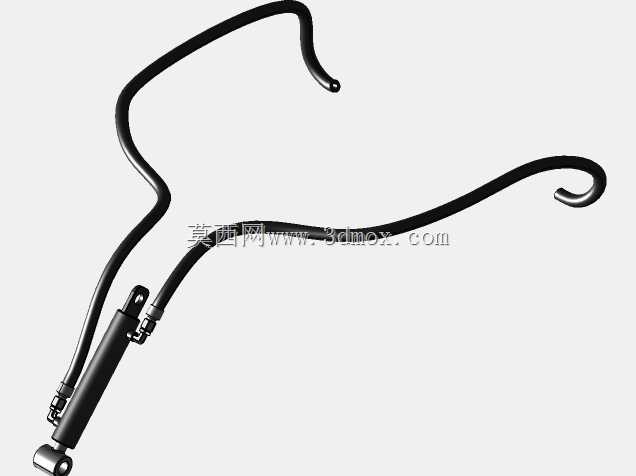

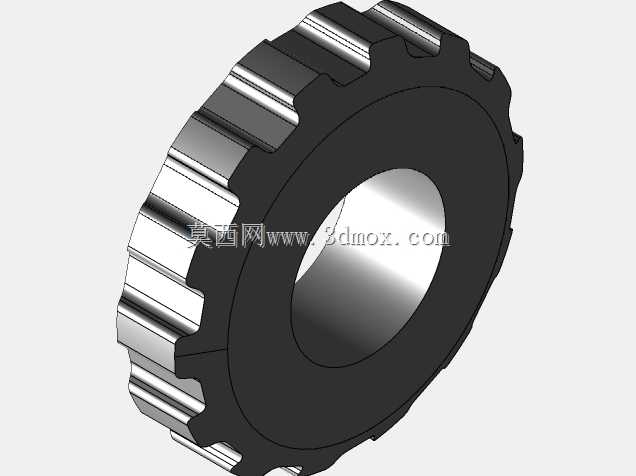

　　也让偏载工况下的扭转载荷能够通过两侧臂架同步传递到底盘主框架。液压油缸分别布置在动臂内侧与铲斗连杆区域，举升油缸承担工作装置和物料的垂直载荷，转斗油缸通过摇臂连杆控制铲斗收斗与卸料角度，杆件铰接点在三维布局中需要反复校核运动包络，避免铲斗在最大下挖、最大举升、最高卸料三个极限位置与履带护板、机身罩壳发生干涉。履带底盘部分采用橡胶履带与多组支重轮组合的形式，接地面积远大于同功率轮式机型，在草坪、铺装路面、松软泥地上作业时可降低接地比压，减少对地面的碾压破坏；履带梁与主机架采用刚性连接，张紧机构布置在导向轮一侧，维护时可通过张紧件调整履带下垂量。动力舱位于车体后部，罩壳采用上翻式包覆造型，内部预留发动机、液压泵、阀组、

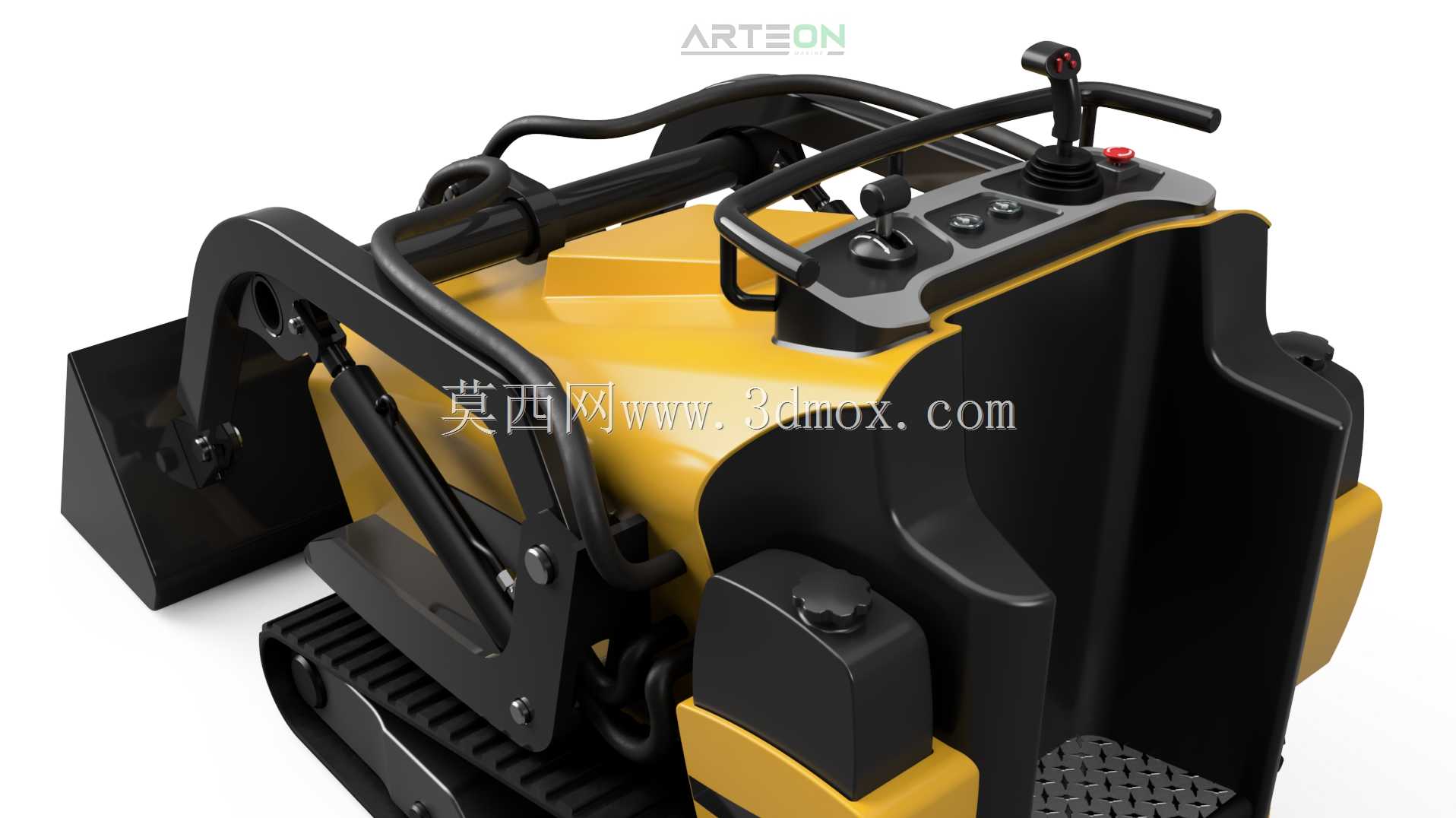

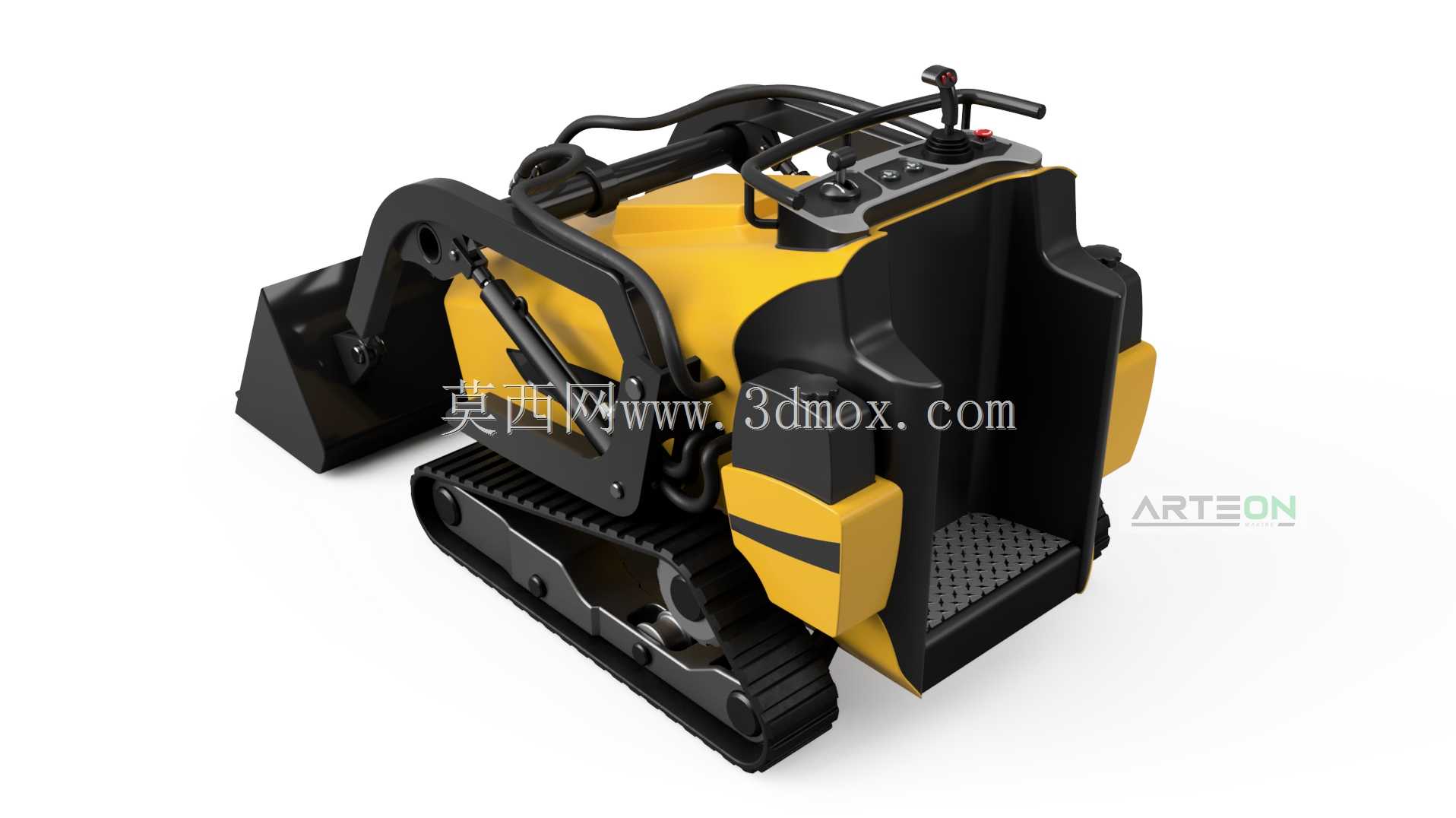

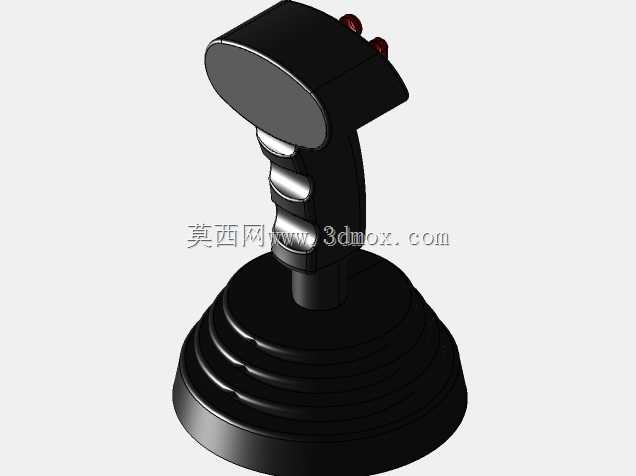

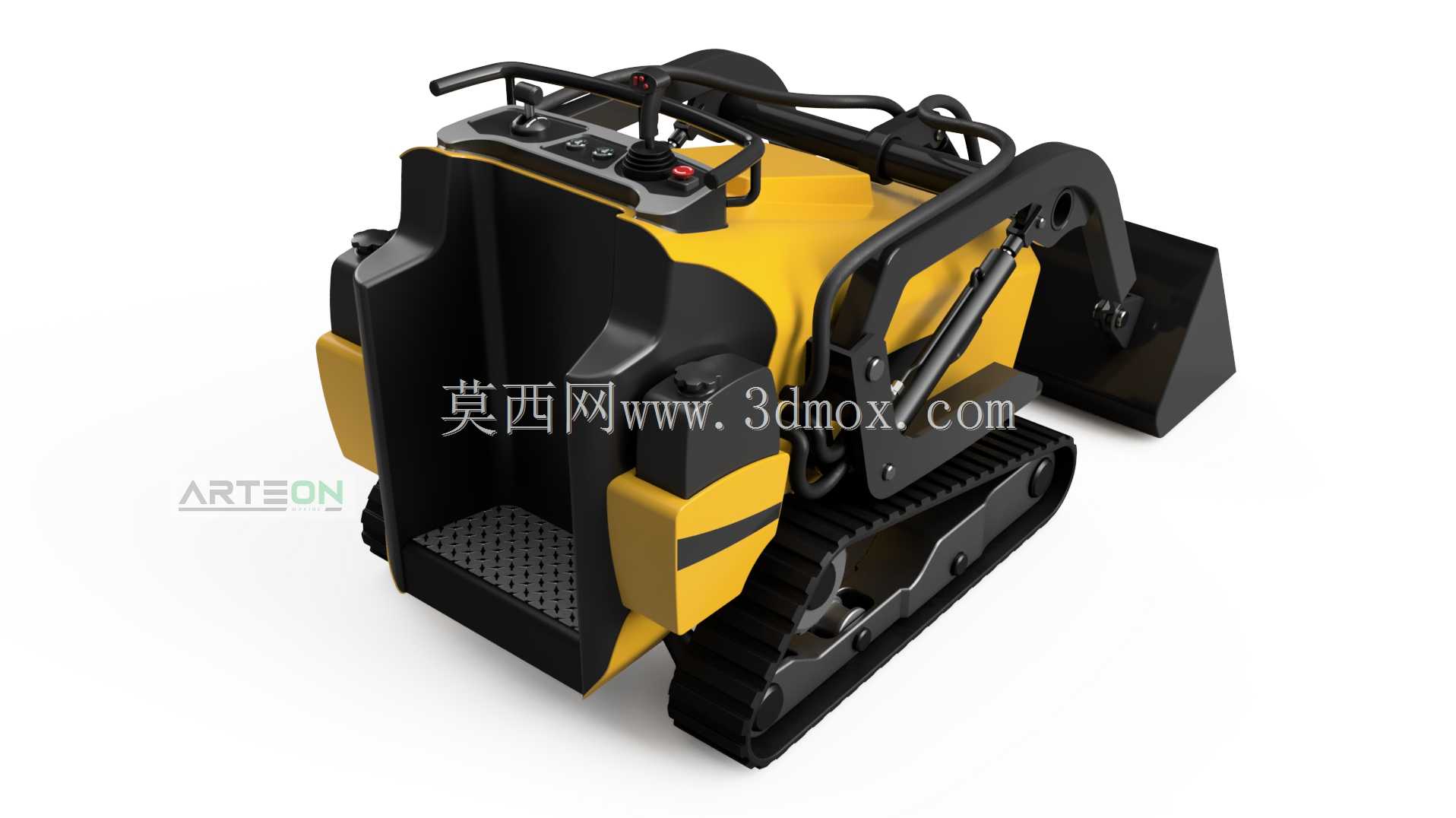

　　油箱与散热模块的安装空间，配重重心靠后，可在铲斗满载举升时平衡前端载荷，避免整机前倾。操作区域采用开放式站驾平台，扶手与操纵杆布置在人体上半身可自然触及的范围内，安全护栏围绕操作者腰部形成防护，平台表面预留防滑安装边界。整机外形紧凑，宽度控制在小型通道可通过的范围内，高度满足低矮空间进场要求；铲斗宽度略大于车体两侧外宽，贴墙清理时履带不会先于斗刃触碰墙面。建模过程中，机架以焊接钣金件为主体，壁厚、折弯圆角和加强筋位置均按实际承载习惯设置；液压管路沿动臂背部走向布置，预留软管弯曲半径，防止工作装置反复动作后出现管路折损。前端快换区域保留了属具接口的安装边界，除标准铲斗外，也可扩展破碎锤、抓夹、扫雪器、挖沟装置等工作属具，

　　使同一底盘在不同施工场景中承担多类作业任务。各铰接销轴处保留同轴装配间隙，轴承与衬套位置单独建模，便于后续出工程图时明确配合关系；罩壳侧面的散热通风孔、尾部检修开口、履带护板与机身之间的防泥间隙，均围绕真实维修和运行需求展开，而不是单纯追求外观效果。
