四合一等长汽车排气歧管结构设计

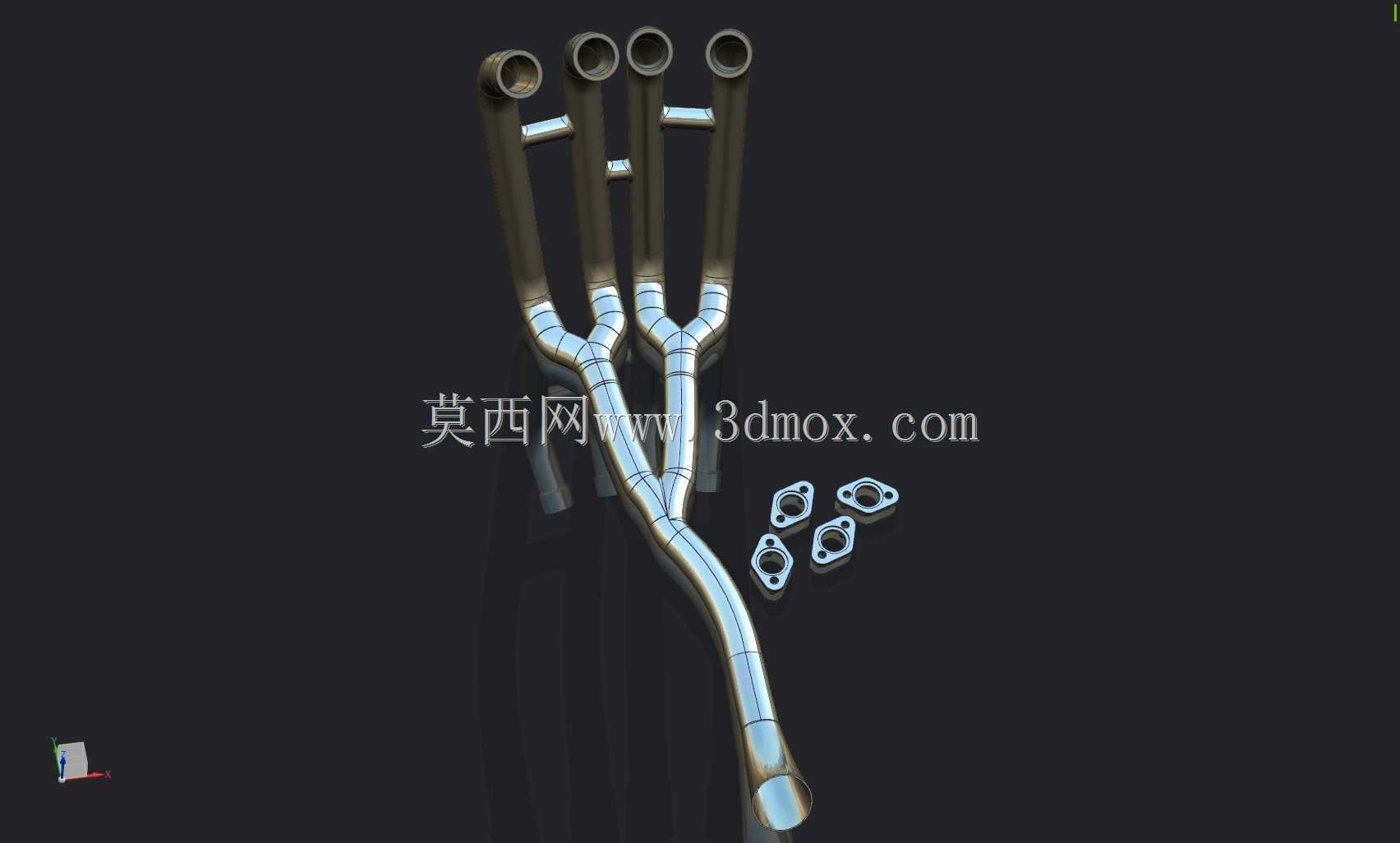

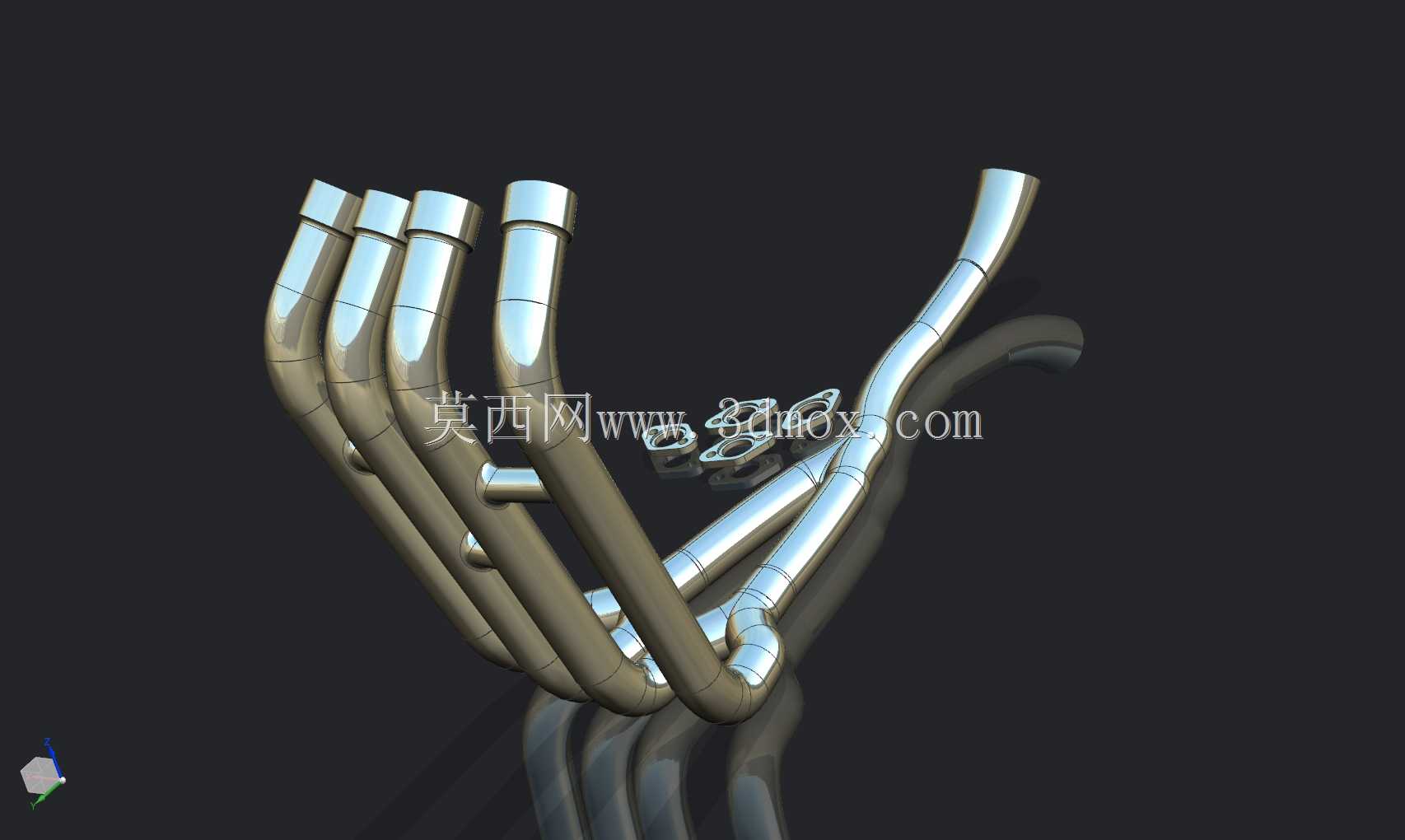

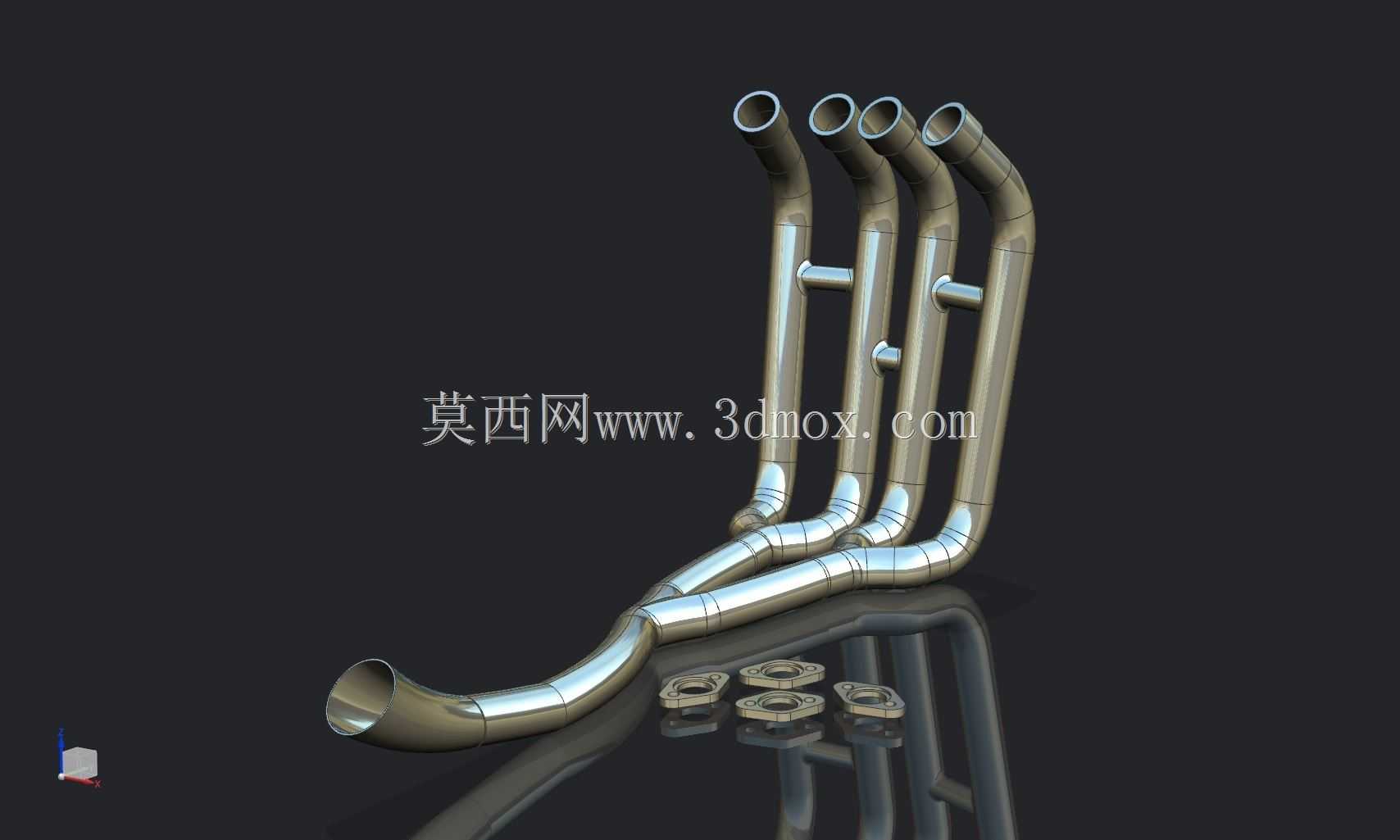

　　这套排气歧管结构主要适配直列四缸发动机的排气端升级与配套使用，日常在民用小排量乘用车、入门级性能改装车的动力系统中应用广泛，核心作用是将四个气缸燃烧后排出的高温废气有序汇集，顺畅导入后续的三元催化、消音尾段管路，同时尽可能降低各缸排气之间的干涉扰流，保障排气脉冲的顺畅输出，间接优化发动机的充气效率。从结构设计逻辑来看，整体采用四出一的等长管路布局，每根支管从气缸盖侧的接口出发，经过两段弯折后逐步汇流到单根主排气通路，各支管的长度差值控制在极小范围内，目的是让四个气缸排出的废气到达汇流点的时间差保持一致，避免不同缸的排气脉冲在管路内相互对冲，减少排气阻力。和普通量产车型的铸铁排气歧管不同，这套管路的弯折处采用大曲率半径的圆滑过渡设计，

　　没有急弯或者截面突变的结构，能有效降低废气在管路内流动的沿程阻力，减少排气背压，对于高转速区间的发动机动力输出有明显的正向作用。安装边界方面，四个进气端接口的位置完全对应直列四缸发动机缸盖的排气侧螺栓孔位，配套设计的四个独立法兰片，每个法兰上预留了两个螺栓安装孔，安装时可以直接通过螺栓将支管入口端压紧在缸盖排气口上，配合密封垫片就能实现高温废气的密封，不需要额外修改缸盖的安装位。法兰片的厚度经过合理设计，既可以保证安装后的压紧强度，避免长期高温振动下出现变形漏气，也不会过度增加整体的重量。主排气出口端的管径按照常规排气系统的配套尺寸设计，可以直接对接通用规格的三元催化器或者中段排气管路，不需要额外做变径转接。

　　管路的整体走向充分考虑了发动机舱内的布局空间，支管的弯折角度避开了发动机悬置、冷却水管、线束等周边部件的安装位置，装车后不会出现运动干涉，同时管路和周边隔热件、车身覆盖件之间预留了足够的安全间隙，避免高温管路烘烤周边部件引发老化或者安全隐患。从结构细节来看，支管的壁厚选择兼顾了耐高温强度和轻量化需求，既可以承受发动机排出的800-900摄氏度高温废气冲击，也能承受车辆行驶过程中的振动载荷，长期使用不容易出现开裂或者变形。汇流处的过渡段采用渐变式的截面变化，从四根支管的小截面逐步过渡到主管的大截面，避免截面突然变化引发的气流紊流，进一步提升排气顺畅度。这套结构在设计时也充分考虑了生产制造的工艺可行性，

　　管路的弯折半径符合常规弯管设备的加工范围，法兰片的结构简单，适合冲压或者激光切割加工，后续不管是小批量改装生产还是配套整车试制，都有较好的工艺适配性。实际装车使用时，这套等长排气歧管除了降低排气阻力之外，还能优化排气声浪的品质，减少普通歧管容易出现的排气杂音，让排气声线更平顺。另外，管路的布局也预留了氧传感器的安装位置，可以直接适配原厂的电控系统，不需要额外修改发动机的电控线路，对于售后改装和配套替换都有很好的适配性。在建模过程中，所有的安装孔位、管路间隙、弯折角度都经过了严格的干涉检查，确保每一处结构都符合实际装车的尺寸要求，没有出现虚拟建模中常见的壁厚不均、安装位错位、空间干涉等问题，完全可以直接用于后续的工艺拆解、样件试制和装车验证。
