方盒式便携雾化电子烟结构设计

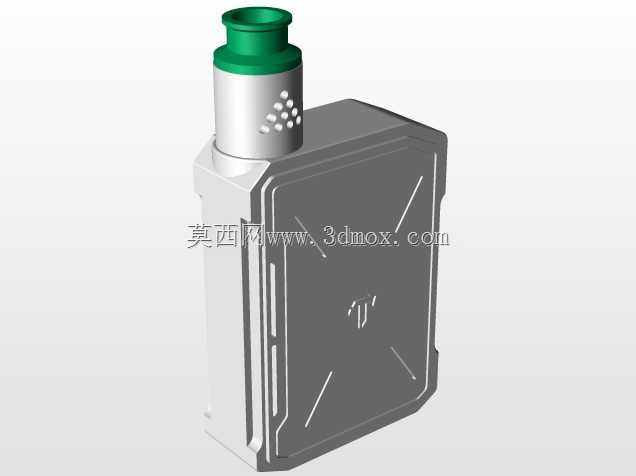

　　本次呈现的方盒形态便携雾化烟具，在结构设计阶段优先考量手持握持的人机工程边界，整体采用带倒角的长方体主体构型，主体外壳做了阶梯式收边的造型处理，边缘做R角过渡避免握持硌手，整机厚度控制在单手握持可完全包覆的尺寸区间，长度适配成年男性手掌虎口到指根的握持距离，日常放置于上衣口袋、牛仔裤侧袋时不会产生突出的硌压感，适配日常随身携行的使用场景。

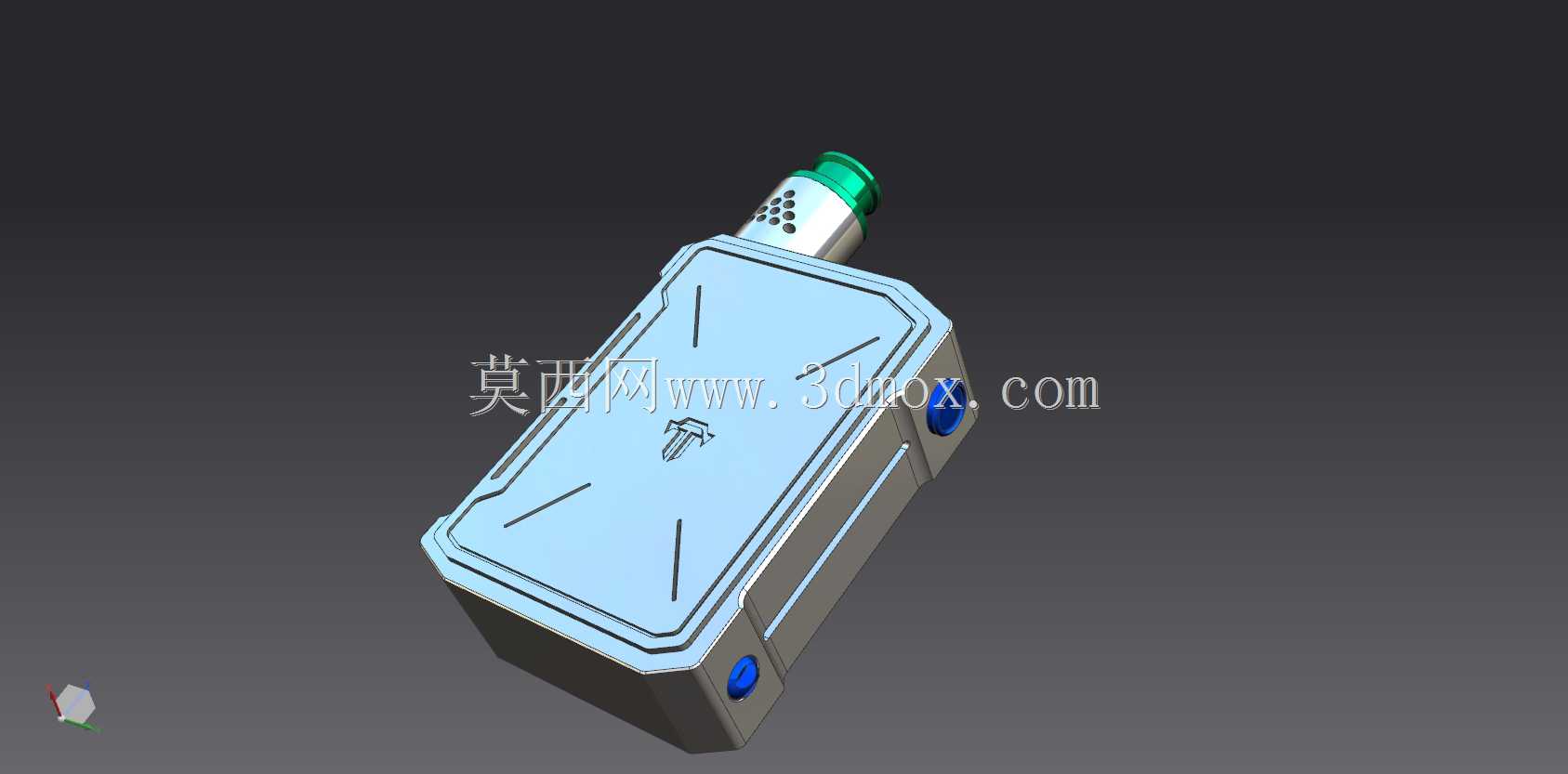

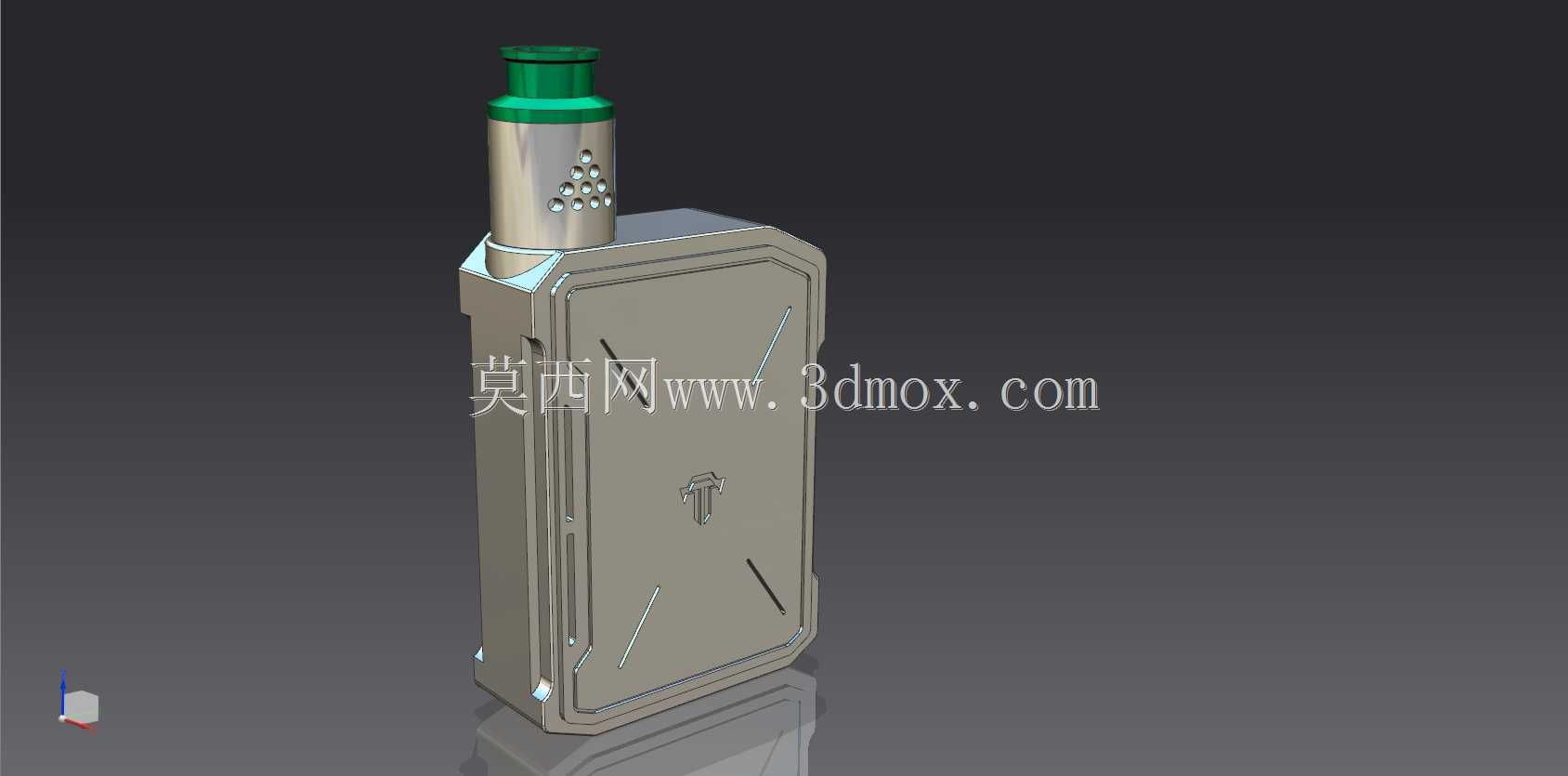

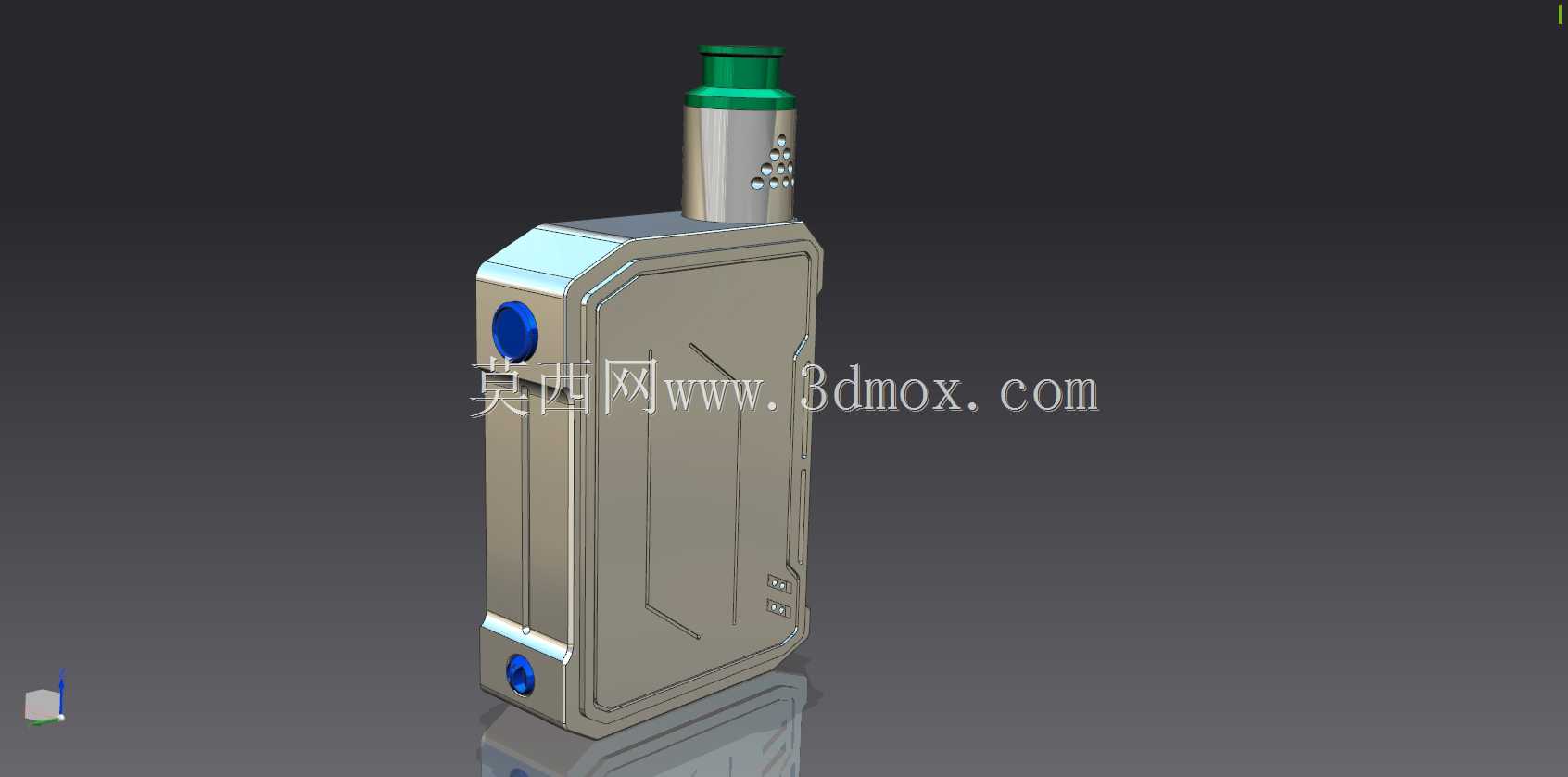

　　从功能分区来看，主体顶面设置了内凹的品牌标识区域，标识做下沉式嵌装设计，避免日常揣放时与口袋内钥匙、硬币等硬物摩擦导致标识磨损脱落；主体侧部分布的两颗蓝色圆形部件为功能调节按键，按键做凸出于壳体0.8mm的凸起设计，按键边缘做圆弧导角，盲操作时可通过触感快速定位按键位置，按键下方设置硅胶防水密封圈，可抵御日常使用时的手汗、意外泼溅的液体渗入壳体内部，提升日常使用的可靠性。设备顶端的雾化仓连接段做了金属材质的包覆处理，金属段表面开设多组阵列排布的进气孔，进气孔的孔径、开孔数量经过气流模拟验证，保证抽吸时的进气阻力处于适配大多数用户的舒适区间，雾化仓的吸嘴段采用食品接触级的材质制作，做圆弧收边处理贴合唇部接触形态，抽吸时不会产生生硬的异物感。

　　内部结构排布上，壳体内腔预留了电池仓、控制电路板、雾化仓连接基座的安装位，各部件之间设置0.3mm的装配间隙，预留泡棉缓冲层的安装空间，可抵消日常携带时跌落、晃动产生的冲击，避免内部元器件移位导致的接触不良问题。壳体的装配采用卡扣加超声焊接的组合固定方式，相比单纯螺丝固定的结构，外观面无螺丝孔外露，整体造型更简洁一体，同时超声焊接的接缝可实现更好的密封效果，减少内部进灰、进液的风险。

　　在实际应用场景中，这类便携雾化设备主要面向有替烟需求的成年用户群体，日常通勤、户外出行、办公间隙等场景均可使用，设备的储油仓设置在主体内部，做密封式结构设计，避免携行过程中出现烟油渗漏的问题，污染衣物或随身物品。设计阶段针对雾化芯的安装位做了快拆结构考量，用户可自行更换雾化芯，无需额外工具即可完成日常耗材的更换操作，降低日常使用的维护成本。设备的进气通道做了迂回式的冷凝液回流结构，可将抽吸过程中产生的冷凝液导回储油区域，避免冷凝液被吸入口中影响使用体验，同时通道内壁做抛光处理，减少冷凝液附着残留，长期使用也不会出现通道堵塞的问题。

　　从建模细节来看，所有外观面的分型线都设置在壳体侧方的棱边位置，日常握持时不会接触到分型线产生的段差，提升握持触感；所有配合面的公差都按照消费电子产品的装配精度设置，壳体之间的配合间隙控制在0.1mm以内，避免出现配合缝隙过大进灰、或者间隙过小装配困难的问题。顶端的金属连接段与塑料主体之间采用过盈配合加定位胶的固定方式，保证多次插拔雾化仓之后连接段不会出现松动移位的问题，连接段内部的电极触点采用弹性顶针结构，可适配不同尺寸的成品雾化仓，电极触点做镀金处理，减少长期使用后的氧化接触不良问题。
