小型动力设备弯管式排气消声构件

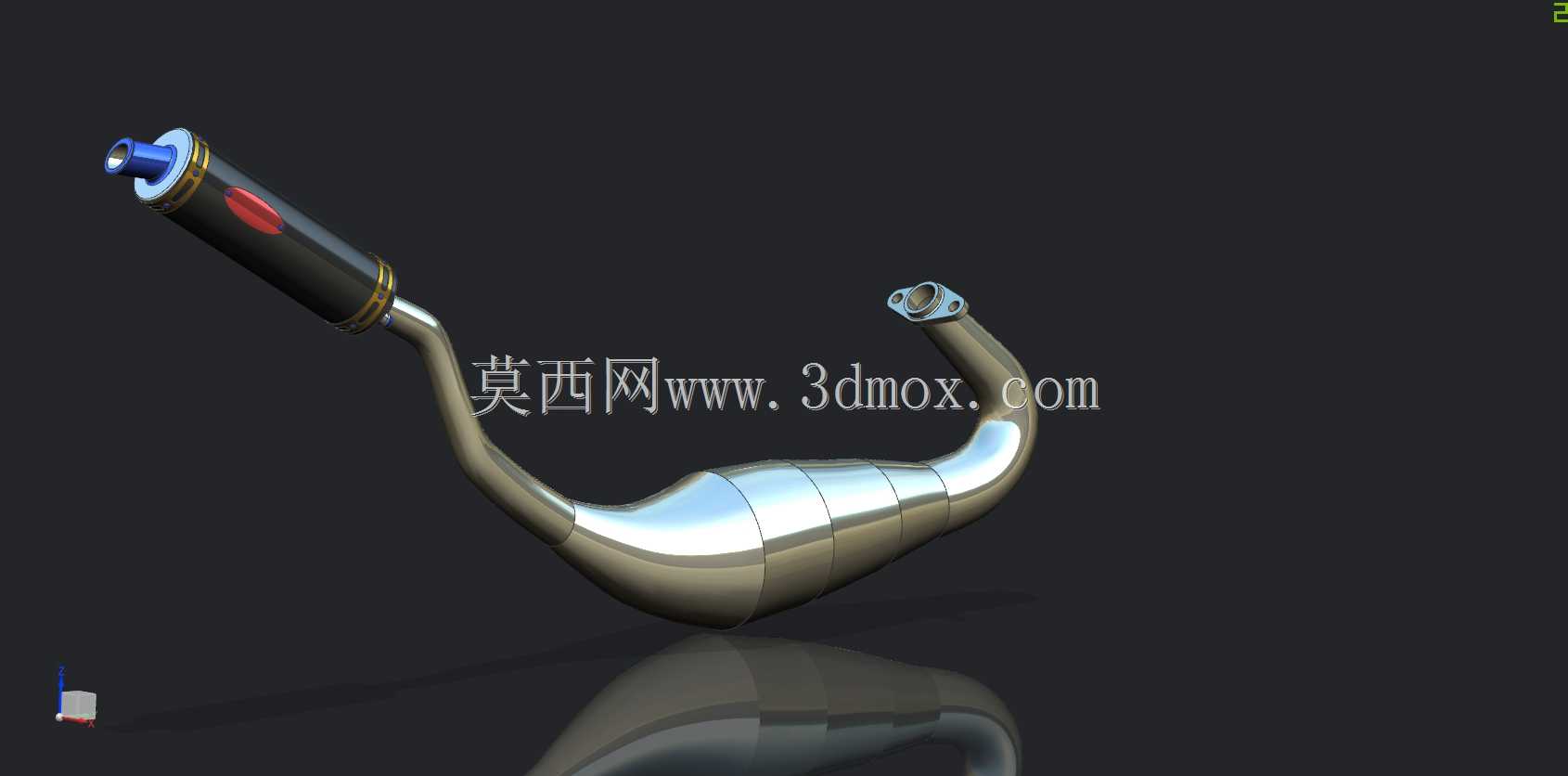

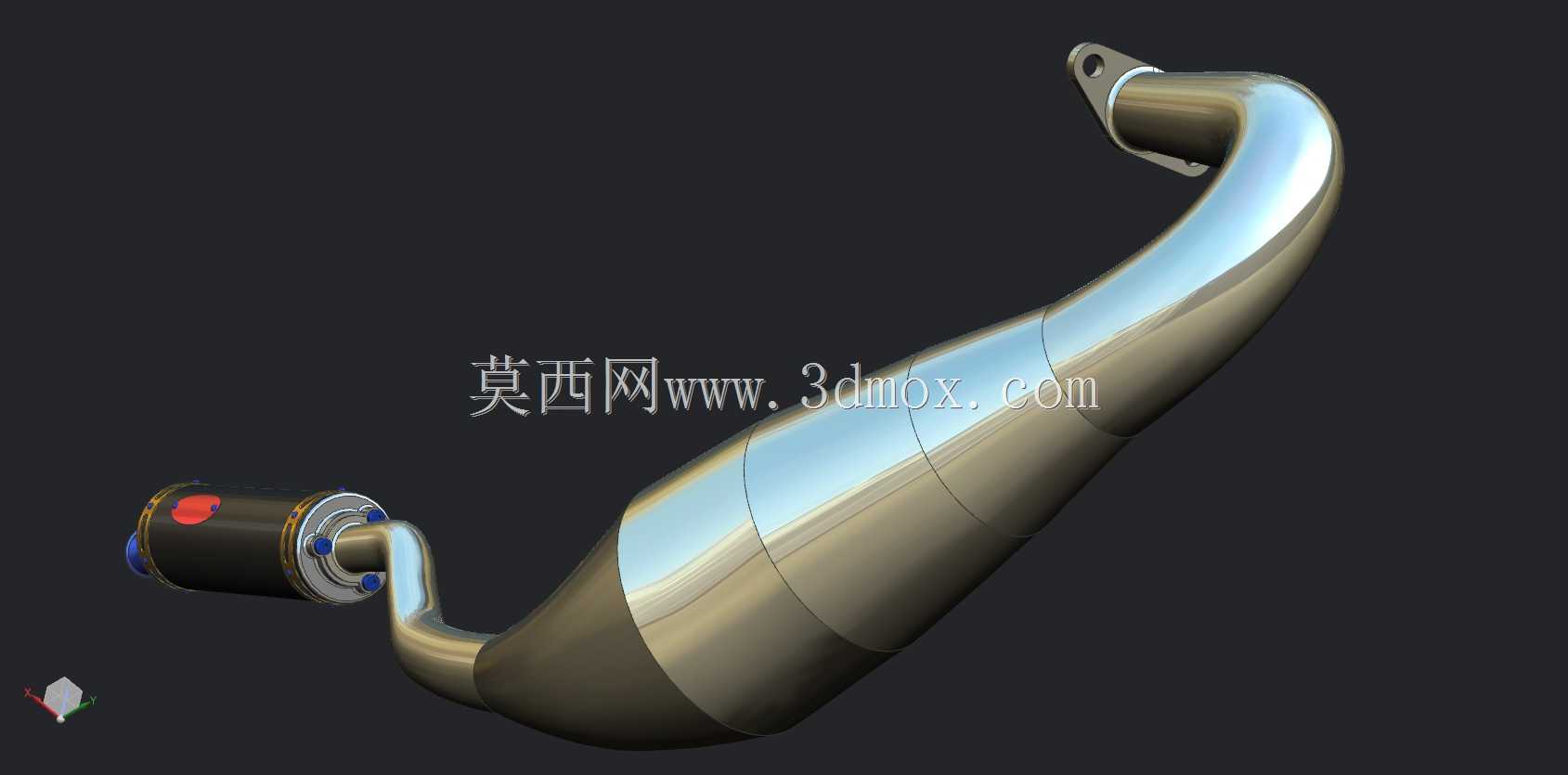

　　这类弯管式排气构件，主要适配小排量单缸动力设备，常见于越野摩托、小型通用汽油机、园林动力机具的排气系统末端，核心作用是将气缸做功后排出的高温高压废气有序导出，同时通过腔体结构完成排气脉冲的缓冲，降低排气噪声，匹配动力单元的排气回压需求，避免因排气阻力失衡导致的动力输出折损。从结构设计来看，整体采用分段式弯转布局，进气端设置带安装孔的法兰对接面，可直接与气缸排气口的螺柱对位装配，法兰面预留的密封槽可适配耐高温石墨密封垫，避免高温废气从衔接缝隙泄漏。前段管路采用小曲率半径弯转设计，规避动力设备周边的车架、覆盖件安装边界，中段为渐扩式膨胀腔体，是整个构件的核心消声单元，通过流通截面的突然变化，让高速排出的废气在腔体内形成紊流，

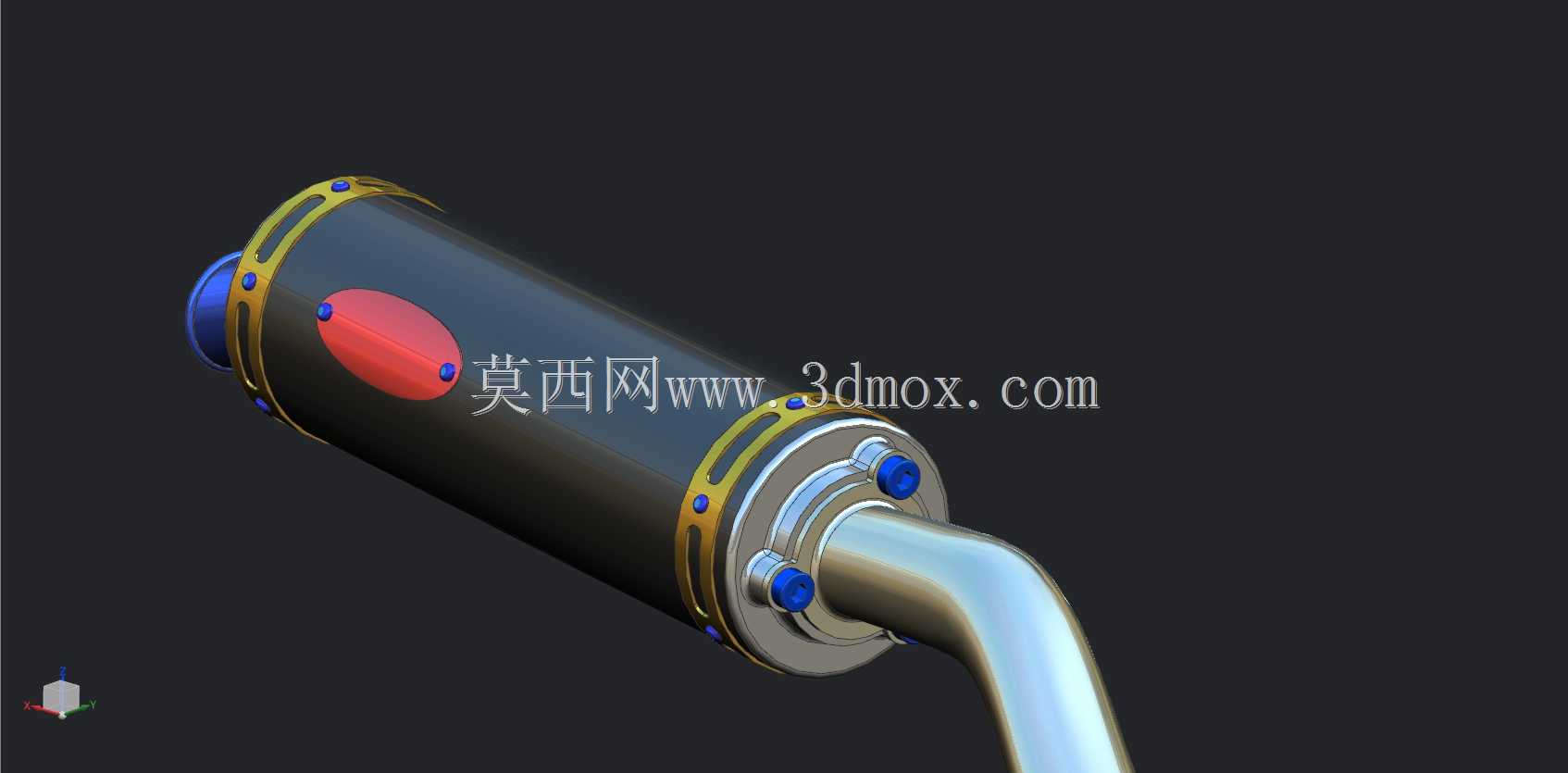

　　抵消部分排气脉冲能量，同时腔体壁面采用不等厚曲面设计，可分散不同频段的排气振动，减少结构共振带来的附加噪声。尾段为收束式直筒结构，内置带阻尼孔的消声内芯，尾端设置防护端盖与装饰标识区，外部的黑色隔热套可降低构件表面温度，避免使用过程中人员误触造成烫伤，同时减少高温辐射对周边塑料、橡胶零部件的老化影响。在安装边界的考量上，整个构件的管路弯角经过空间校核，在实车装配状态下与周边的油箱、车架立管、侧覆盖件的最小间隙控制在15mm以上，预留足够的热胀冷缩形变空间，避免设备运行过程中构件受热膨胀后与周边部件发生硬接触。安装点位除了进气端的法兰固定位，还在弯管中段设置了吊耳安装位，可通过橡胶减震吊块与车架连接，分担构件的整体重量，

　　减少排气振动向车架的传递，降低整车运行时的手把、脚踏区域的振动感。从功能特性来说，这类膨胀腔式排气结构相比直排式管路，能在不明显增加排气背压的前提下，将排气噪声降低15-20分贝，同时优化中低转速区间的排气脉冲时序，提升动力单元在常用工况下的扭矩输出，适配非道路小型动力设备的使用场景。建模过程中，管路的弯转路径完全参照实车的空间布局做扫掠成型，膨胀腔体的曲面采用多段G2连续过渡，避免截面突变带来的应力集中，同时腔体的壁厚按照2mm的金属冲压件常规厚度设置，尾段隔热套的厚度、安装卡扣的位置都完全匹配实际量产件的装配逻辑，法兰面的安装孔位公差按照机械加工常用的H7级精度设置，可直接对接常规的气缸排气口安装尺寸。在实际选型匹配时，

　　需要注意进气端法兰的孔距、管路的整体安装角度要与对应动力单元的排气口位置匹配，同时要核算整个排气构件的总流通截面积，不能小于气缸排气门的最大开启流通面积，避免造成排气阻塞，影响动力单元的做功效率。这类构件的表面处理通常采用高温喷塑与电镀结合的方式，膨胀腔体外表面做抛光镀铬处理，兼顾散热性能与外观质感，尾段隔热套采用耐高温磨砂喷塑，可耐受600摄氏度以上的持续高温，不会出现长期使用后的起皮、变色问题。
