移动式甘蔗除叶作业设备结构设计

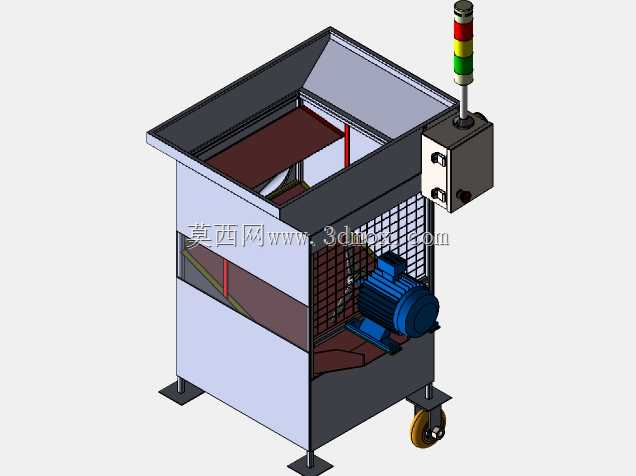

　　这款甘蔗去叶设备的三维结构设计，核心面向甘蔗产区的收后预处理作业场景，适配糖厂原料预处理工位、甘蔗收购集散点、小型种植户集中除叶的实际使用需求，解决传统人工剥叶效率低、劳动强度大、叶片残留率高的痛点。从结构布局来看，设备采用半开式箱型机架作为承载主体，机架底部配置定向支撑脚与带刹万向脚轮的组合结构，既可以在固定作业时通过支撑脚保证整机稳定性，避免除叶作业过程中因辊轴转动产生的振动导致整机移位，也可以通过脚轮在作业场地内灵活转场，适配不同工位的作业位置调整需求，安装时无需预埋固定螺栓，对场地硬化程度要求较低，普通水泥地坪即可完成布置。设备侧部搭载的驱动电机通过带传动结构连接内部除叶辊组件，传动路径做了封闭防护设计，避免作业过程中蔗叶、

　　蔗屑卷入传动部件造成卡滞，电机安装位设置了可调节张紧结构，方便后期维护时调整传动带松紧度，无需拆解过多机架部件即可完成维护操作。机架上部的进料口采用扩口式导料结构，能够引导甘蔗顺畅进入内部除叶腔，腔体内的柔性剥叶元件采用交错排布方式，在辊轴高速转动时通过摩擦、拉扯作用去除甘蔗表面的叶片，同时不会对甘蔗茎秆造成过度损伤，减少蔗茎破损带来的糖分流失问题。设备侧面设置网格状防护门，既可以观察内部除叶作业的运行状态，也能防止作业过程中蔗叶飞溅伤人，防护门采用快拆式铰链连接，日常清理内部残留蔗屑、更换磨损剥叶元件时可以快速开启，无需借助专用工具。机架顶部伸出的安装杆上配置三色警示灯，分别对应设备待机、正常运行、故障报警三种状态，

　　作业人员可以远距离直观判断设备运行状态，及时处理卡料、过载等异常情况，警示灯的安装高度高于设备主体顶面，避免被进料的甘蔗遮挡视线。设备的出料端设置倾斜导料板，完成除叶的甘蔗会顺着导料板滑出至接料工位，去除的蔗叶则通过腔体下部的落料通道集中排出，方便后续收集处理蔗叶，避免作业场地散落大量蔗叶增加清理工作量。从设计思路上，整机结构优先考虑农用场景的耐用性与易维护性，机架主体采用标准型材焊接成型，加工工艺简单，制造成本可控，所有外露的转动部件均做了安全防护设计，符合农用作业设备的安全规范。外形尺寸方面，整机宽度控制在1.2米以内，长度不超过1.5米，高度含警示灯约2.1米，能够适配普通农村作业场地的通行宽度，

　　也可以通过小型农用运输车转运至不同的作业点，安装时仅需接入匹配的动力电源即可投入使用，无需复杂的管线布设。在结构细节处理上，所有与甘蔗接触的部位均做了圆角钝化处理，避免尖锐棱角刮伤蔗茎或者作业人员，电机的安装位设置了减震垫，减少电机运行时的振动传递至机架，降低作业过程中的噪音水平，脚轮选用耐磨聚氨酯材质，在水泥地面移动时不会产生明显划痕，同时具备较好的承重能力，能够承载整机重量加上作业时甘蔗进料的动态载荷。设备的电控元件集成在侧部的控制箱内，控制箱采用密封式结构，能够适应蔗区多尘、潮湿的作业环境，避免蔗屑、水汽进入电控箱造成元件短路，控制箱上设置对应的操作按钮与状态指示灯，操作逻辑简单，经过简单培训的作业人员即可上手操作。
