低成本应急呼吸辅助通气装置结构设计

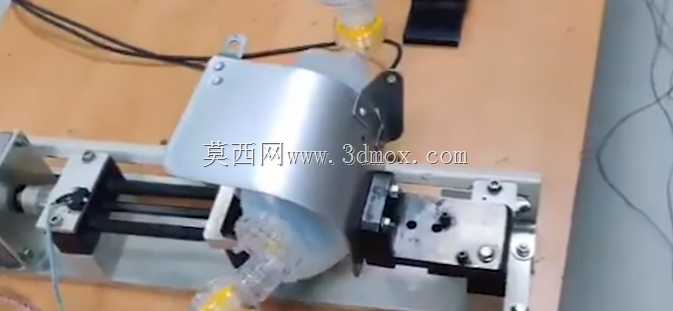

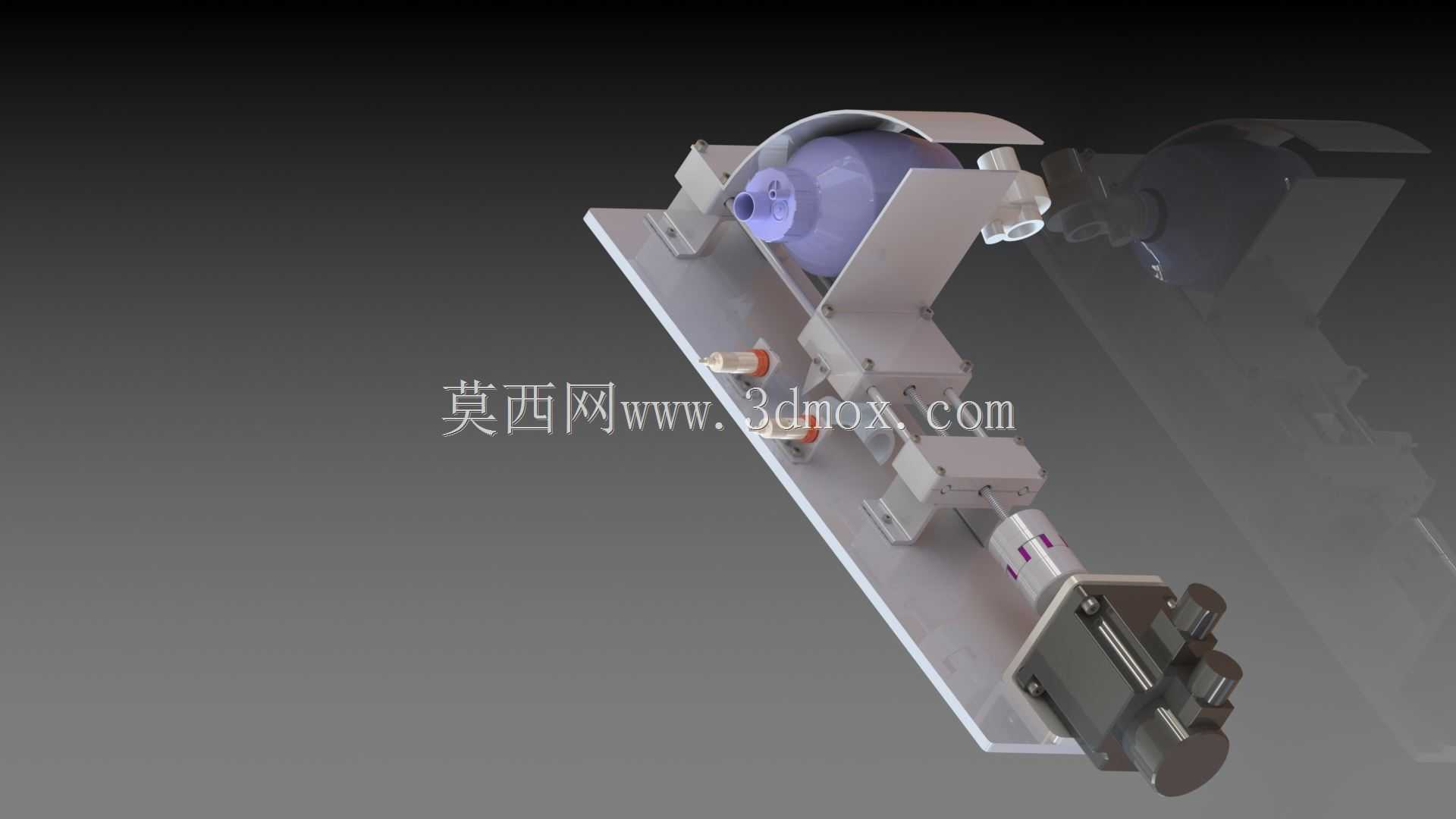

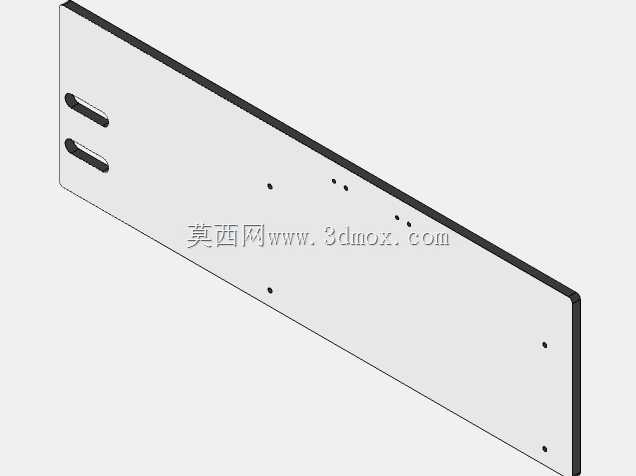

　　这套通气装置的结构设计，核心瞄准公共卫生事件下的应急救治场景，在常规有创/无创呼吸机产能缺口较大时，可作为快速部署的替代通气支持设备，适配基层临时救治点、方舱医疗单元、应急医疗转运等缺乏高端医疗设备的场景，为存在呼吸窘迫症状的患者提供可控的正压通气支持，无需依赖复杂的医用供气系统即可完成基础呼吸辅助功能。从整体结构布局来看，装置采用平板式安装基座作为承载主体，所有功能组件均沿基座长度方向排布，安装基座预留了多组标准安装孔位，既可以直接通过螺栓固定在医疗推车、临时救治台面上，也能搭配快速夹钳实现无工具快装，整体安装边界控制在长420mm、宽180mm、高210mm范围内，不需要占用过多的救治台面空间，适配狭窄的临时救治工位使用条件。

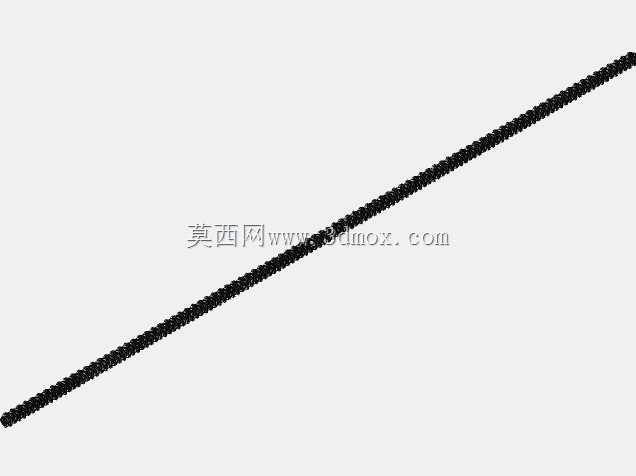

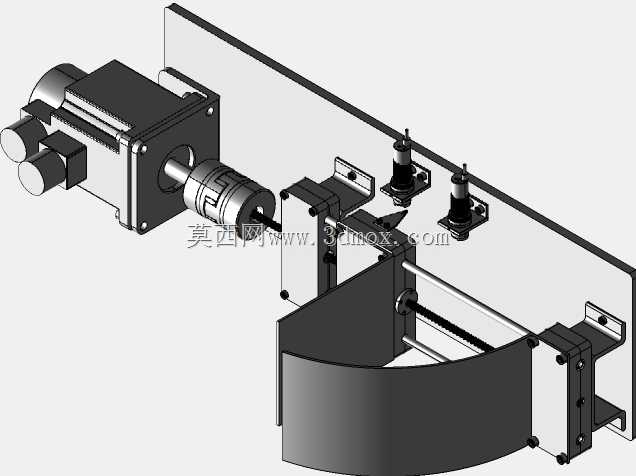

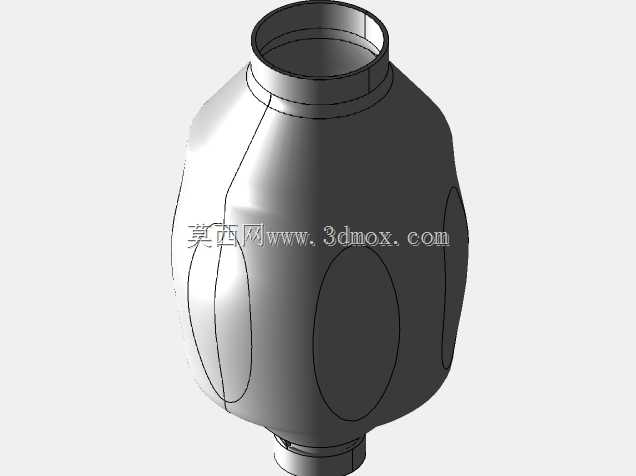

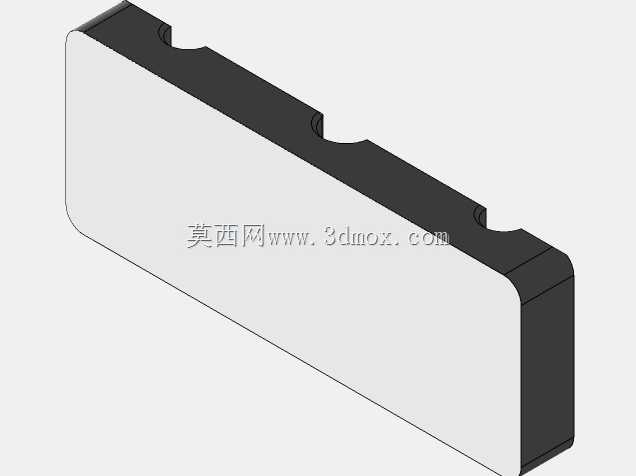

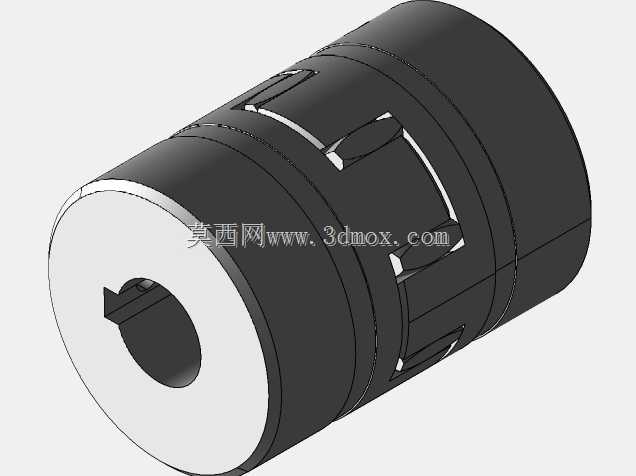

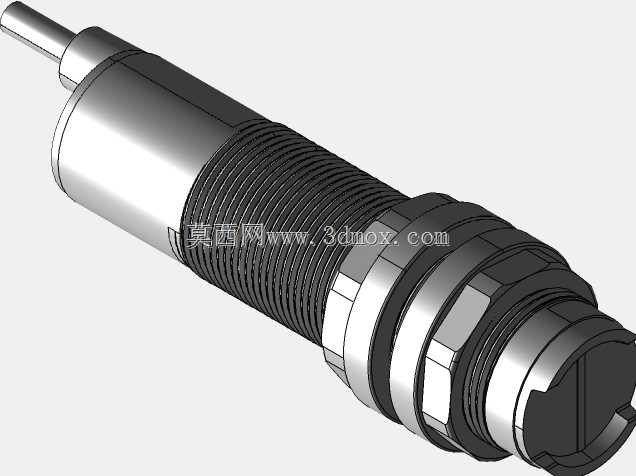

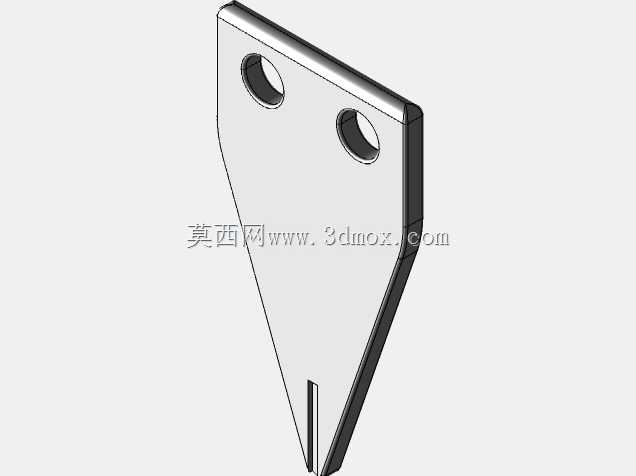

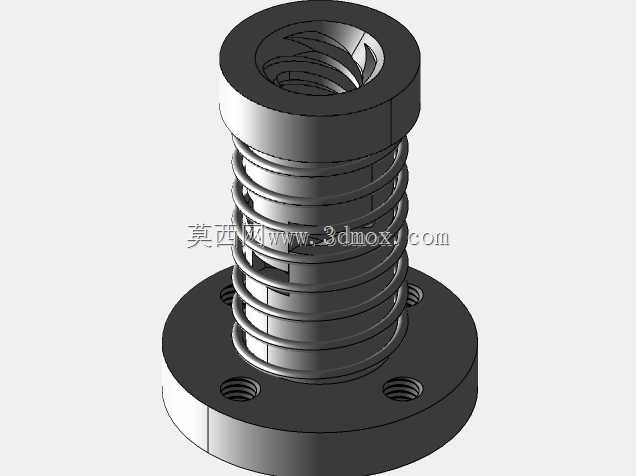

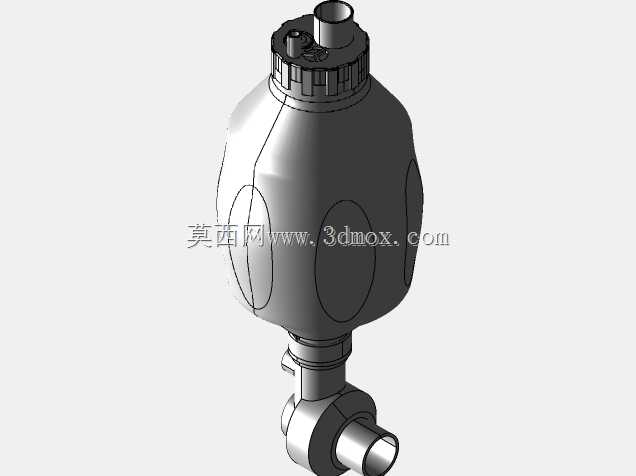

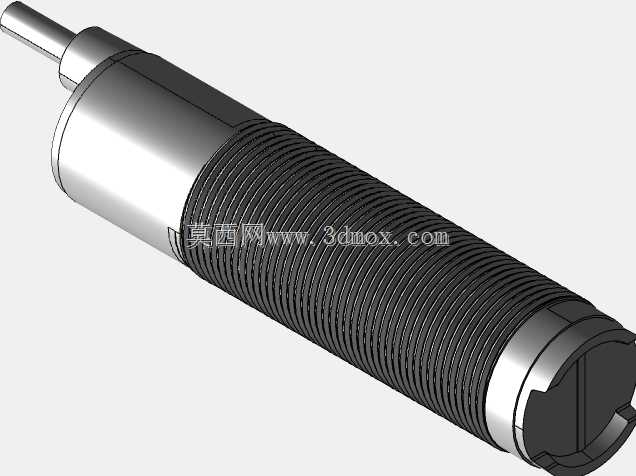

　　核心的通气执行单元采用模块化设计思路，将储气囊、驱动压块、行程调节机构、气路接口整合为独立组件，储气囊选用医用级柔性材质，通过两侧的金属支架限位，驱动端采用直线往复运动结构带动压块规律挤压储气囊，模拟人工呼吸的按压送气过程，行程调节结构可以通过调整压块的运动位移，精准控制单次送气的潮气量，适配不同体重、不同通气需求的患者，避免送气量过大造成的气压伤，或是送气量不足无法满足氧合需求的问题。气路输出端预留了标准的呼吸管路接口，可以直接适配临床通用的呼吸面罩、气管插管接头，不需要额外定制转接配件，降低现场部署的配件准备门槛。驱动部分的结构设计充分考虑了易加工、易组装的特性，没有采用定制化的精密传动部件，而是选用通用的直线导轨、

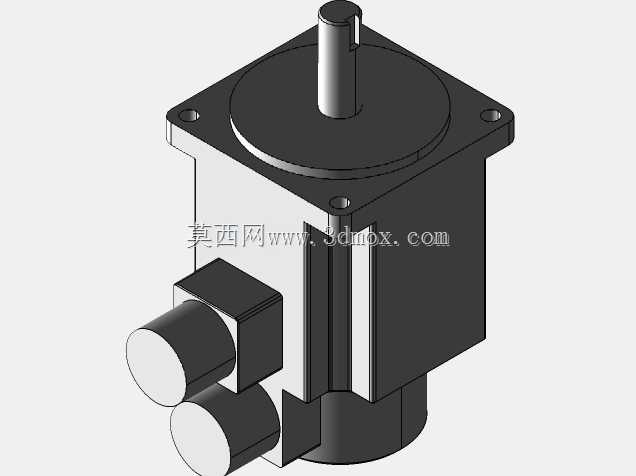

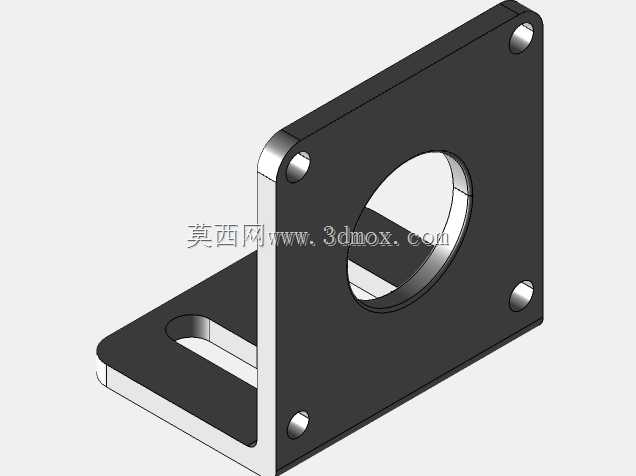

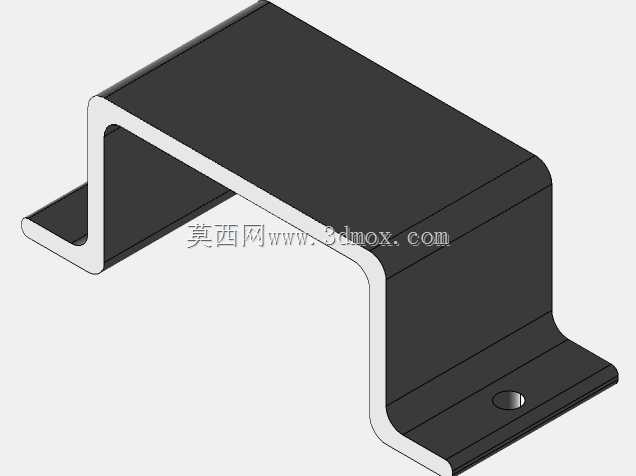

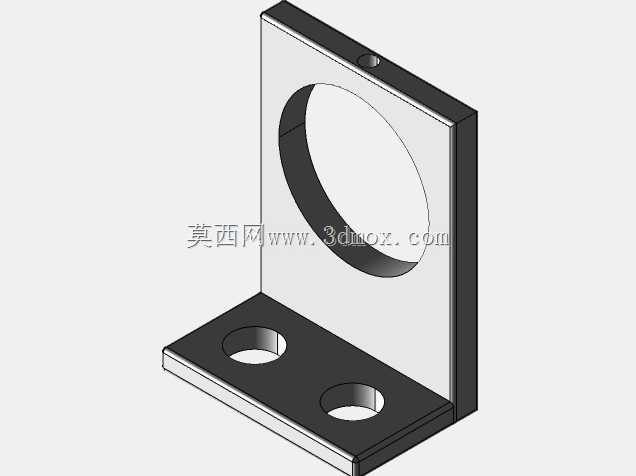

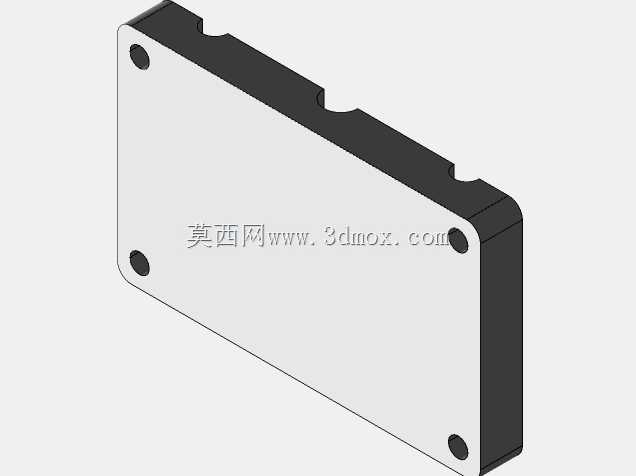

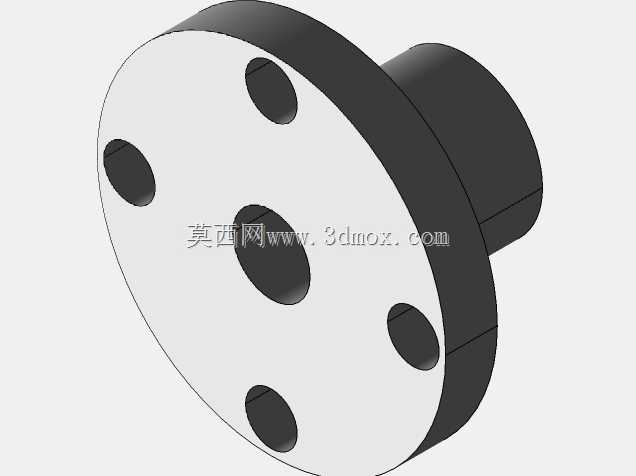

　　步进驱动组件作为动力传递结构，传动路径短，运动过程中卡滞风险低，日常维护仅需要定期检查传动部件的紧固状态即可，不需要专业的医疗设备维保人员到场操作，适合非专业医疗场景下的快速运维。装置的所有结构件均做了圆角钝化处理，没有尖锐的外露棱角，避免在救治操作过程中剐蹭医护人员或是勾扯呼吸管路、监护线路，基座表面做了阳极氧化防护处理，可以耐受常规医用消毒剂的反复擦拭，不会出现表层锈蚀、涂层脱落的问题，满足医疗场景下的高频消杀要求。在设计过程中特意简化了整体的零件数量，全装置不含标准件的自制结构件仅17个，所有板类零件均可以通过常规的激光切割、折弯工艺加工，轴类、支架类零件可以通过普通车铣设备完成加工，不需要五轴加工、精密铸造等特殊工艺，

　　在供应链受阻的情况下，甚至可以依托小型机加工车间快速完成零件生产与整机组装，单台装置的组装时间可以控制在40分钟以内，能够快速响应批量应急部署的需求。气路部分还预留了泄压阀的安装位，当气路内部压力超过安全阈值时可以自动泄压，避免气道压力过高对患者造成损伤，同时在储气囊的进气端设置了单向阀结构，保证送气过程中气流只能向患者端输出，不会出现气体回流造成的交叉污染风险。整套装置的结构重心落在安装基座的几何中心位置，即使在移动转运过程中也不会出现侧翻问题，基座底部可以选配防滑橡胶垫，放置在光滑的医疗台面上时不会出现滑移，保障通气过程的稳定性。不同于常规医用呼吸机复杂的电子控制系统，这套装置的控制逻辑完全依托机械结构实现基础的通气频率、潮气量调节，不需要复杂的传感器与控制电路板，在断电情况下也可以通过手动驱动结构完成通气操作，适配极端条件下的无供电救治场景，作为常规高端呼吸机的有效补充，填补应急救治场景下的通气设备缺口。
