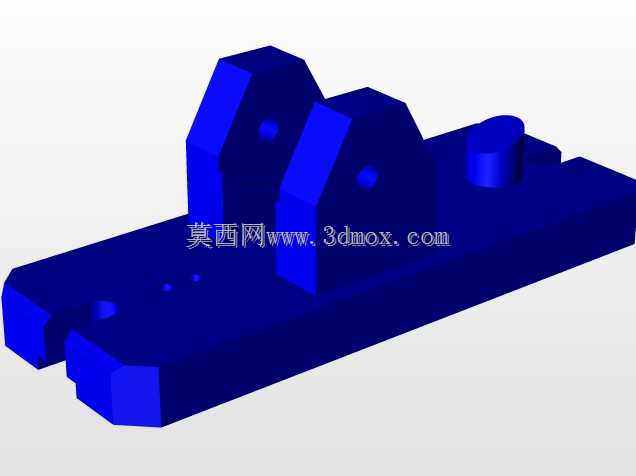

双立板带销定位安装基座结构设计

　　在非标自动化产线的工位定位、小型工装夹具的承载安装场景里，这类双立板带定位销的安装基座是应用频次极高的结构件，很多做输送线旁侧工件定位、小型检测机构承载的结构工程师，在方案初期都会优先选用这类成熟的基座构型，不用从零开始摸索受力路径，能大幅缩短结构设计的迭代周期。从实际使用场景来看，这类基座通常承担两个核心作用，一是作为上部铰接类零件的承载支撑，两个平行的立板上预留的同轴孔位，用来穿装铰接销轴，让上部的摆动类零件可以绕销轴完成定角度的回转动作，常见的应用包括小型料仓的挡料摆臂安装座、工位阻挡器的支撑基座、检测探针的摆动支架底座；二是作为定位基准，基座底板上预留的沉头安装孔可以将整个基座牢牢固定在铝型材机架或者钢板工作台面上，立板旁侧的圆柱定位销则可以为上部安装的零件提供周向定位，避免铰接件在反复摆动过程中出现轴向窜动，影响工位定位精度。

　　从设计思路上拆解这个结构，首先要考虑的是受力后的形变控制，两个立板和底板采用一体化的铣削成型结构，没有额外的拼接焊缝，从根源上避免了焊接应力带来的长期形变问题，立板和底板的连接处做了斜角过渡，不是直角直连，这个细节是很多新手设计时容易忽略的，直角连接处的应力集中系数会比带过渡斜角的结构高3倍以上，在长期承受交变摆动力的工况下，直角位置很容易出现应力开裂，做了斜向过渡之后，力的传递路径会更平缓，从立板承受的径向载荷可以顺着过渡面均匀分散到底板的整个安装面上，不会在连接处形成应力集中点。立板上的铰接孔采用了等直径同轴设计，两个孔的同轴度公差在建模时就按照IT7级精度设定，实际加工时可以一次装夹完成两个孔的镗削加工，避免二次装夹带来的同轴度误差，要是两个孔的同轴度超差，穿装销轴的时候就会出现卡滞，铰接件摆动的时候会有额外的阻尼，长期磨损还会导致孔位失圆，整个基座的定位精度就会失效。

　　再看安装边界的尺寸设计，整个基座的底板采用了两端带缺口的构型，这个缺口不是随意设计的，是为了适配铝型材机架上的T型槽安装，安装的时候T型螺栓可以直接从缺口位置卡入型材槽内，不用从型材端部穿装螺栓，在已经组装完成的机架上加装这个基座的时候，不用拆解周边的其他结构，安装维护的便利性提升很多。底板上的两个沉头孔位置和立板的受力中心在同一条轴线上，也就是说上部铰接件传递下来的垂直载荷，会直接落在安装螺栓的支撑范围内，不会形成额外的倾覆力矩，要是安装孔位置偏离受力中心，螺栓长期承受倾覆拉力很容易出现松动，基座在反复受力后会出现偏移，导致上部机构的定位精度漂移。立板旁侧的圆柱定位销高度不超过立板高度的三分之一，这个尺寸设计是经过实际工况验证的，定位销太高的话，会干涉上部铰接件的摆动行程，太低的话又起不到周向防转的作用，三分之一的立板高度刚好可以在不干涉运动行程的前提下，为上部零件提供可靠的周向定位，定位销和底板采用过盈配合，压装后不会因为反复的碰撞出现松动脱落。

　　在实际选型应用的时候，还要结合具体的工况载荷调整尺寸参数，如果是承载较重的工件挡停，立板的厚度可以适当加厚，铰接孔的直径也可以对应放大，匹配更大直径的铰接销轴，提升整体的抗剪切能力；如果是用在轻载的检测工位，这个现有结构的尺寸就完全可以满足使用需求，不用额外做加强设计，避免造成材料浪费。另外这个基座的底板底面在设计时要求平面度公差不超过0.02mm，安装的时候和机架表面可以完全贴合，不会出现安装翘曲，要是底面平面度超差，拧紧安装螺栓的时候基座会出现形变，连带立板上的铰接孔出现错位，最终导致铰接件转动卡滞。很多工程师在建模的时候容易忽略安装面的平面度要求，只关注整体的外形尺寸，实际加工装配的时候就会出现各种装配问题，反而要花费更多的时间去修配调整。

　　从结构的通用性来看，这个基座的安装孔距、立板间距、铰接孔直径都采用了行业内通用的尺寸系列，可以和市面上标准的铰接销轴、小型摆动气缸、阻挡器头直接适配，不用单独定制配套零件，在做快速方案设计的时候，可以直接调用这个模型调整局部尺寸，不用从零开始绘制草图、拉伸切除，能大幅提升建模效率。同时整个结构没有复杂的曲面特征，采用普通的三轴铣床就可以完成加工，不需要五轴设备，加工成本低，加工周期短，适合批量制作备用，在设备维护更换的时候可以快速替换，减少产线的停机时间。
