阿维斯紧凑型方箱传动减速装置结构

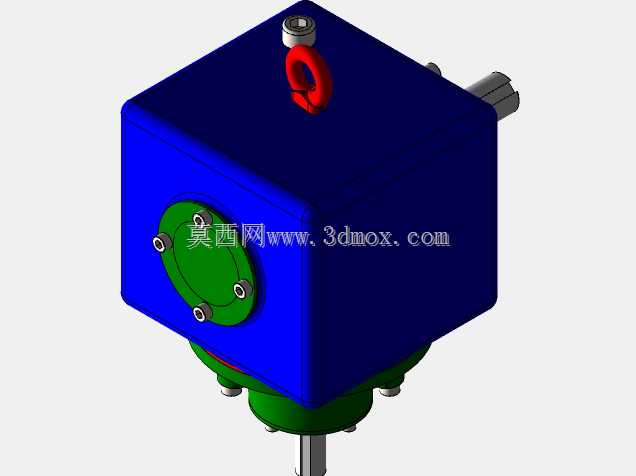

　　在工业传动系统的选型与结构设计场景中，这类方箱式减速装置常被用于需要紧凑安装空间、稳定传动比的动力传输工位，比如小型自动化生产线的动力输出端、输送辊道的驱动单元、专用设备的进给传动模块，能够在原动机与工作机之间实现匹配转速、增大输出扭矩的核心作用，适配多数中低负载的连续运转工况。从结构设计逻辑来看，该装置采用方正的封闭式箱体结构，这种构型的核心考量是最大化利用安装空间，方形外壳的平面结构更便于在设备机架上做贴装固定，不需要额外预留弧形箱体的避让空间，同时箱体的规整平面也更易加工密封面，提升整机的防尘防渗漏能力，适配车间多粉尘、少量切削液飞溅的常规工业环境。箱体顶部设置的吊环结构，是针对整机装配与后期维护设计的承重点位，

　　在车间装配环节可以直接通过吊环完成整机的吊装移位，不需要额外捆绑箱体，避免吊装过程中对外伸的输入输出轴造成磕碰损伤，吊环的安装位置经过重心匹配，吊装时整机能够保持水平姿态，方便对准安装位的连接法兰。输入输出轴采用双向伸出的轴端设计，能够根据实际安装需求选择单侧接原动机、单侧接负载，或是双侧输出动力带动两个同步运转的工位，轴伸端的直径与键槽尺寸按照常规传动扭矩匹配设计，能够直接对接标准规格的联轴器、链轮或是带轮，不需要额外做轴端改制。箱体正面的绿色端盖属于检修维护端盖，通过周向均布的螺栓完成紧固，拆开端盖后可以直接观察内部齿轮副的啮合状态，也能方便地完成轴承间隙调整、润滑油更换后的内部检查，端盖与箱体之间设置密封槽，

　　装配时嵌入密封胶条即可防止润滑油渗漏，同时阻挡外部杂质进入箱体内部。下部的绿色连接基座是整机的安装定位结构，基座上预留的安装孔位按照标准安装间距设计，能够直接固定在设备的安装平台或是预制的机架底座上，基座与主箱体之间的连接结构做了加强处理，能够承受传动过程中产生的径向与轴向载荷，避免长期运转后箱体出现移位。从安装边界来看，方正箱体的六个面均为规整平面，安装时只需要预留轴伸端的连接件安装空间、顶部吊环的操作空间以及正面端盖的拆卸维护空间即可，不需要额外预留过多的侧向避让位置，非常适合在空间紧凑的设备内部做集成安装。内部传动结构采用齿轮啮合传动的形式，齿轮副的参数匹配经过传动比校验，能够保证输出转速稳定在工作机需要的区间，

　　运转过程中齿轮的啮合噪音控制在工业设备允许的范围内，箱体内部的储油腔能够存储足够的润滑油，实现齿轮与轴承的飞溅润滑，长期连续运转时不需要频繁补充润滑油，降低日常维护的工作量。在做三维建模时，这类结构需要重点关注箱体的壁厚均匀性，避免出现壁厚突变导致的铸造缺陷，同时各连接螺栓的孔位要保证同轴度，端盖与箱体的配合面要预留密封件的安装余量，轴伸端的轴承位要按照公差要求做尺寸标注，保证加工后的零件能够顺利装配，各运动部件之间不能出现干涉，尤其是吊环安装后要保留足够的旋转空间，输入输出轴转动时不能与箱体、端盖产生摩擦。
