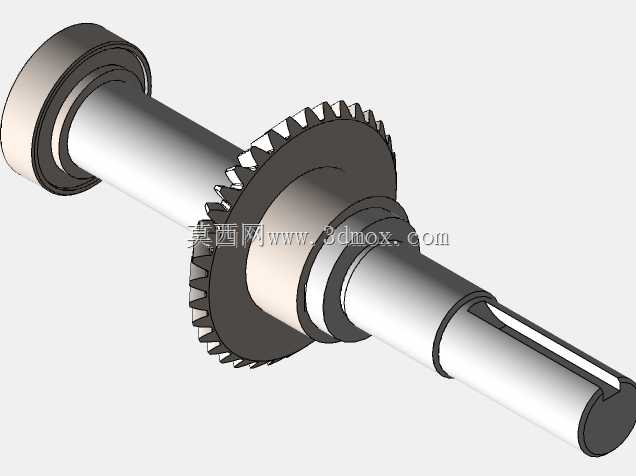

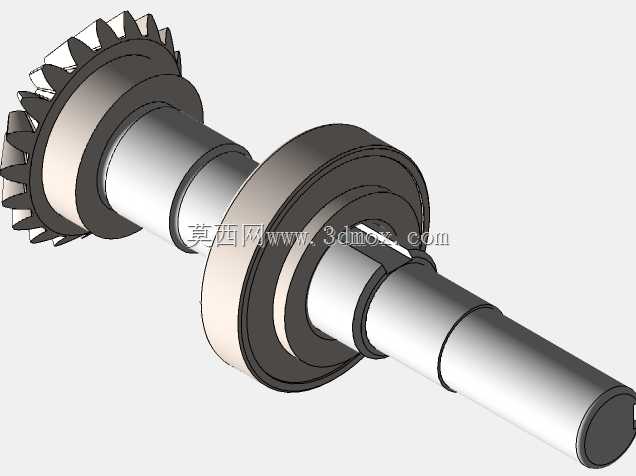

带齿轮轴承的减速器输入轴组件结构

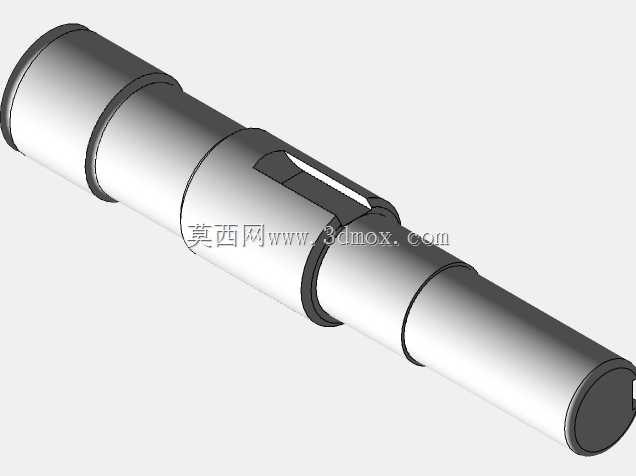

　　该轴组件是减速器传动链路里的核心输入级部件，日常在中小功率减速传动场景中承担动力接入、扭矩传递与转速匹配的作用，常见于轻工输送设备、小型自动化生产线的减速单元、民用机电设备的减速机构中，是连接动力源与减速级齿轮副的关键承载零件。从结构设计逻辑来看，组件采用轴-齿-承一体化集成布局，轴身不同轴段做了明确的直径差设计，各阶梯轴段的轴肩位置直接作为轴承、齿轮的轴向定位基准，省去了额外的定位套零件，既压缩了组件的轴向安装尺寸，也减少了装配环节的累积误差，能有效提升传动过程中的同轴度精度。轴端加工的平键槽是动力输入的连接位，用来和动力源输出端的联轴器或者带轮配合，通过平键传递扭矩，键槽的侧壁做了清根处理，避免装配时键与槽底出现干涉，

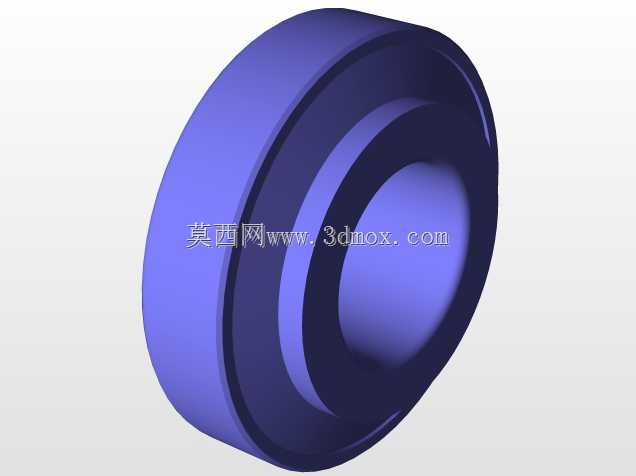

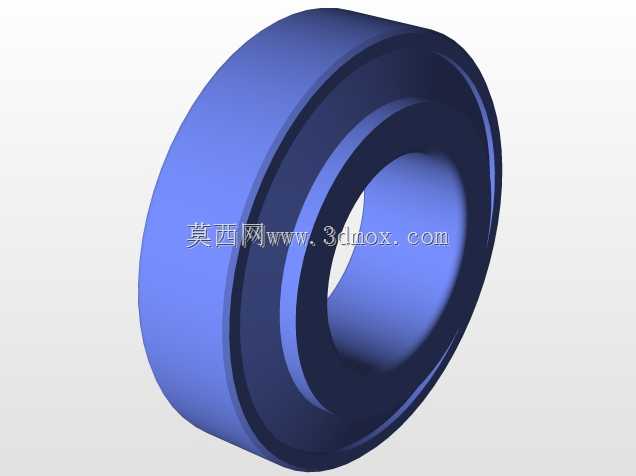

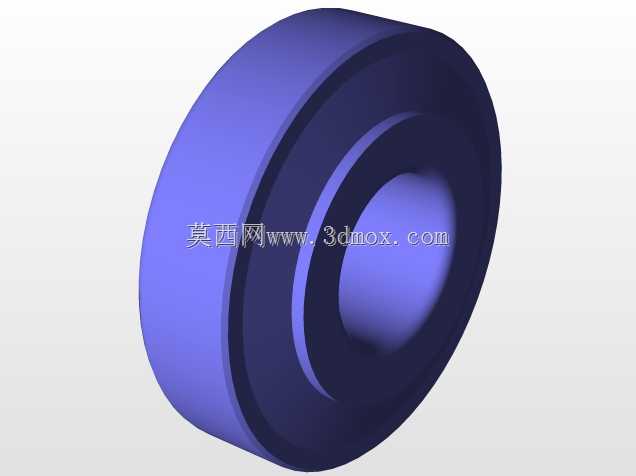

　　保证扭矩传递过程中不会出现键的窜动。套装在轴身中段的圆柱齿轮，齿向为直齿设计，齿形参数匹配对应减速级的啮合齿轮，齿宽与轴段配合长度做了匹配设计，齿轮内孔与轴采用过盈配合加轴向挡圈的固定方式，能承受正反转切换时的冲击载荷，避免齿轮在轴上出现周向转动或者轴向窜动。轴身两端的安装位分别适配深沟球轴承，轴承内圈与轴颈采用过渡配合，外圈则嵌入减速器箱体的轴承座孔内，为整个轴组件提供旋转支撑，两端轴承的跨距经过核算，能抵消齿轮啮合时产生的径向力，避免轴运转过程中出现挠曲变形，保证齿轮啮合的接触精度，减少运转过程中的振动与噪音。从安装边界来看，轴组件的轴向总长度适配常规小型减速器的箱体腔室深度，最大外圆尺寸为齿轮齿顶圆直径，

　　安装时无需额外调整轴承预紧量，依靠轴肩定位即可保证轴承的合理游隙，输入端轴伸长度匹配标准联轴器的安装尺寸，不需要额外做轴长裁切就能直接适配常规的动力连接场景。设计过程中对各轴段的圆角过渡做了统一处理，所有直径变化的位置都加工了卸荷圆角，避免应力集中导致的轴断裂问题，齿轮与轴配合的轴段表面粗糙度要求高于其余轴段，保证配合面的贴合度，轴承安装位的轴颈尺寸公差严格按照旋转轴的配合公差选取，既能保证轴承内圈的固定可靠性，也方便后续维护时的轴承拆卸。这类集成式轴组件相比分体式装配的轴、齿、承结构，装配工序更简单，整体刚性更好，在额定负载工况下的传动效率更高，适合批量生产的小型减速设备使用，日常维护时仅需定期检查轴承润滑状态与齿轮啮合磨损情况即可，不需要频繁拆解调整组件内部的配合间隙。
