可弹出式通讯连接插针结构设计

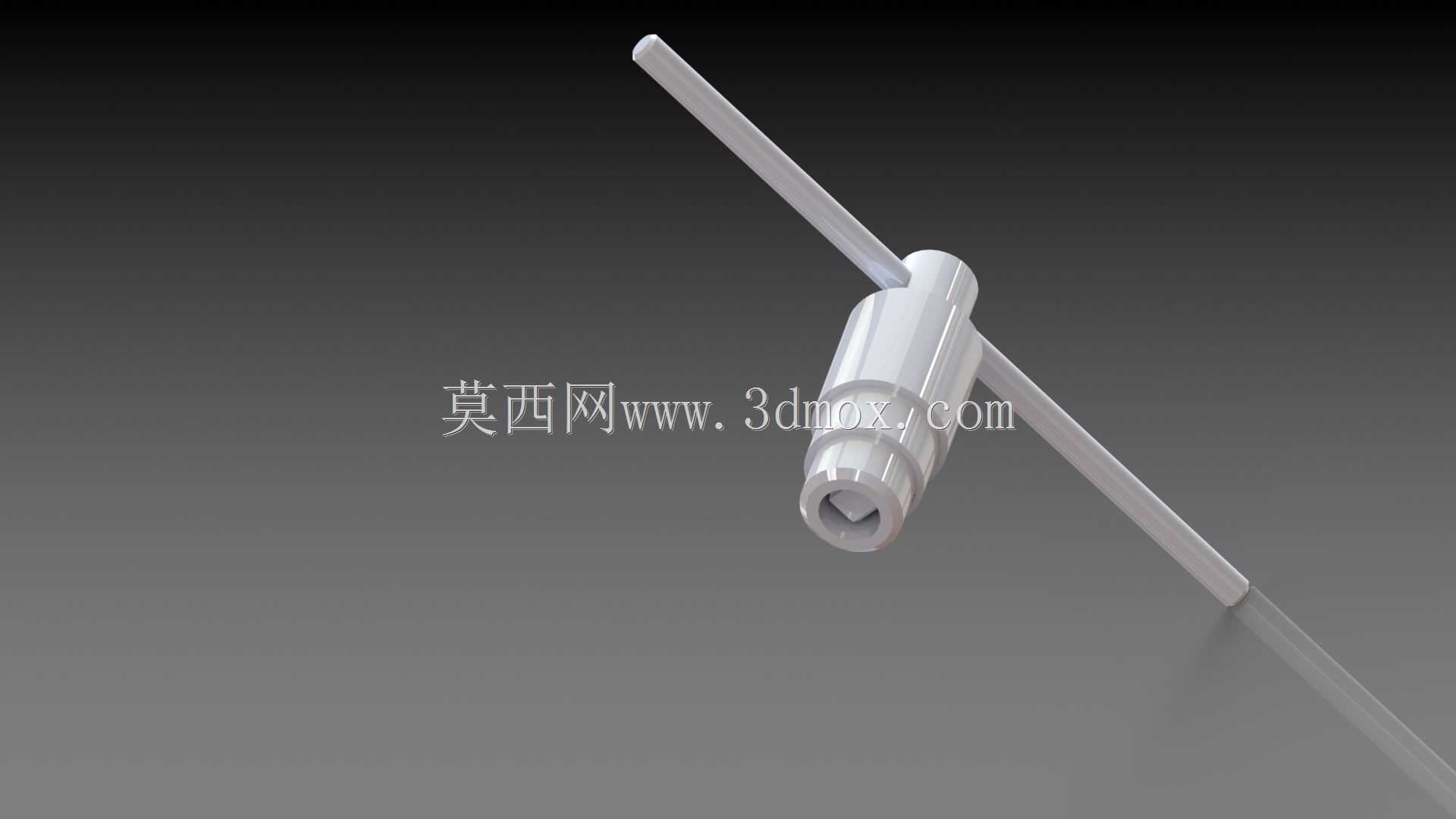

　　在通讯设备的内部连接场景中，这类带弹出结构的接触插针，常被用于板卡对插、模块快拆的连接位，解决传统插针拔插费力、对位不准的问题，尤其是在需要频繁更换功能模块的通讯机箱、便携测试设备内部，这类结构能大幅降低模块拆装的操作难度，避免硬拔硬插导致的针脚弯折、焊盘脱落问题。从结构设计逻辑来看，整个部件分为三个核心功能段：中间的圆柱壳体是整个结构的安装基准，壳体内部预留了弹性卡合的腔室，用来容纳弹出用的弹性件与锁止卡扣，插针的接触端做了内凹的孔位设计，用来与对接端的公头插针形成稳定的面接触，降低接触电阻，避免信号传输过程中的衰减；另一端延伸出的长杆是弹出动作的施力与导向段，当需要解锁拔出模块时，按压长杆的外端，

　　内部的锁止卡扣会脱开对接端的卡槽，弹性件的预紧力会将整个插针连带对接模块顶出预设行程，方便操作人员直接取出模块，不需要额外使用撬棒等工具。设计过程中首先要确定安装边界，中间圆柱壳体的外径需要匹配安装面板的开孔尺寸，通常这类插针的壳体外径控制在4mm到6mm区间，适配通讯设备常用的面板安装孔公差，壳体上预留的卡簧槽距离安装端面的尺寸，要根据面板的厚度调整，保证安装后壳体不会出现轴向窜动，卡簧槽的宽度要适配标准卡簧的尺寸，槽深控制在0.3mm到0.5mm之间，既保证卡簧的固定强度，又不会削弱壳体的结构强度。长杆段的长度需要根据弹出行程来确定，通常弹出行程设置为8mm到12mm，足够让对接端的接触件完全脱离电连接状态，

　　长杆的直径比壳体内部的导向孔小0.1mm左右，保证按压过程中不会出现卡滞，长杆的表面粗糙度要控制在Ra1.6以下，减少往复动作的磨损，提升结构的使用寿命。接触端的内孔尺寸要匹配对接插针的外径，配合公差选用H7/g6的间隙配合，既保证插合的时候对位顺畅，又不会因为间隙过大导致接触不良，内孔的接触段长度不小于对接插针直径的1.5倍，保证足够的接触面积，大电流或者高速信号传输的场景下，还可以在内孔壁增加弹性接触簧片，进一步提升接触的可靠性。实际应用中，这类结构的安装方式分为面板安装与PCB板焊接两种，面板安装时需要在壳体与面板之间增加绝缘垫圈，避免金属壳体与面板导通造成信号干扰；PCB焊接安装时，壳体底部的焊脚要做加宽处理，

　　提升焊接后的抗扭强度，避免多次按压弹出导致焊脚脱焊。设计时还要考虑误操作的防护，锁止卡扣的脱开力设置在15N到20N之间，既不会因为正常的设备震动导致卡扣意外脱开，又能保证操作人员用单根手指就能顺利按压解锁，不会出现按不动的情况。内部弹性件的预紧力要匹配弹出行程，预紧力过大容易导致弹出时模块冲击力过大，损坏周边的元器件，预紧力过小则会出现弹出不到位，模块仍然卡在卡槽内的问题，通常弹性件在完全弹出状态下的剩余预紧力不小于2N，保证模块能被顶出到可以直接用手取出的位置。整个部件的外形做了圆滑过渡处理，没有尖锐的棱角，避免安装过程中划伤操作人员或者损坏周边的线材，壳体的外表面可以根据使用场景做镀镍或者镀金处理，提升防腐蚀能力与表面的耐磨性能，在潮湿或者有盐雾的户外通讯设备中使用时，还需要在壳体与长杆的配合间隙处增加密封胶圈，达到IP65以上的防护等级，避免水汽进入内部导致弹性件生锈、接触件氧化的问题。从装配的角度来看，整个结构采用分体组装的设计，所有零件都可以从壳体的一端依次装入，不需要复杂的工装夹具，适合批量生产组装，零件的加工工艺也都采用常规的车削、冲压工艺，不需要特殊的加工设备，能有效控制生产成本，同时也方便后期的维护更换，单个零件损坏时不需要更换整个部件，只需要更换对应的损坏零件即可。
