剪叉式升降折叠支撑工作台结构设计

　　这款剪叉式升降折叠支撑结构，主要面向需要灵活调整作业面高度的场景设计，在小型装配工位、户外临时作业台、车载配套置物平台、居家可调节书桌等场景中都能适配。不同于固定式工作台的高度限制，该结构通过剪叉臂的铰接联动实现台面高度的连续调节，能够匹配不同身高操作人员的作业姿态需求，减少长期弯腰或抬臂作业带来的肌肉劳损，在小批量多工位切换的生产场景中，无需额外配置不同高度的工作台，单台结构即可覆盖常规作业的高度区间。

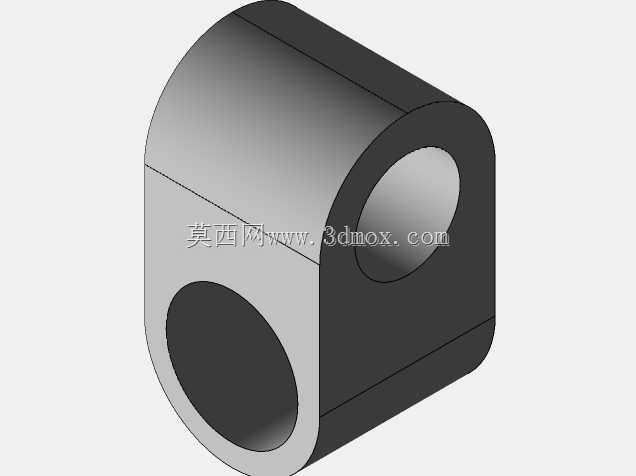

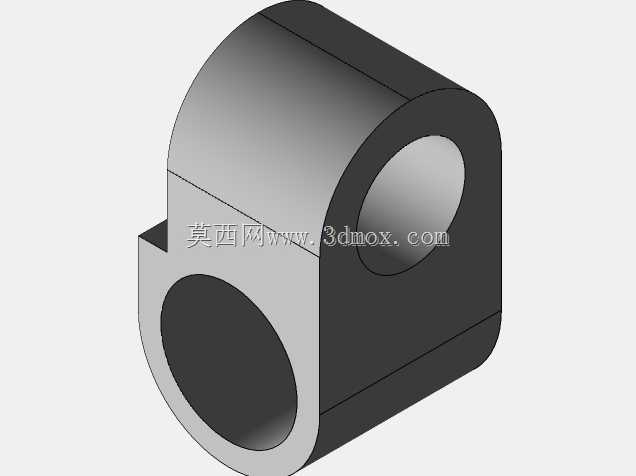

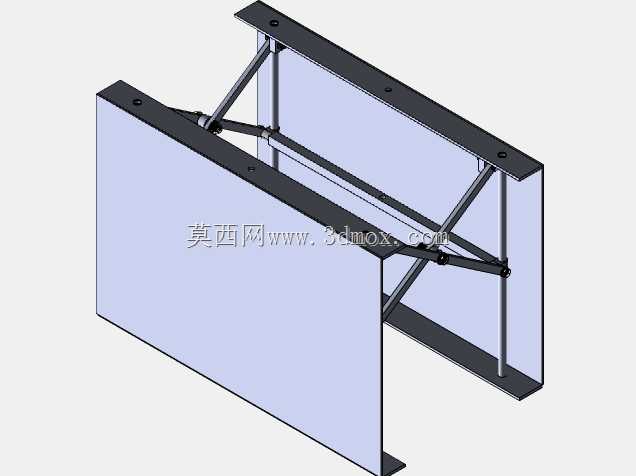

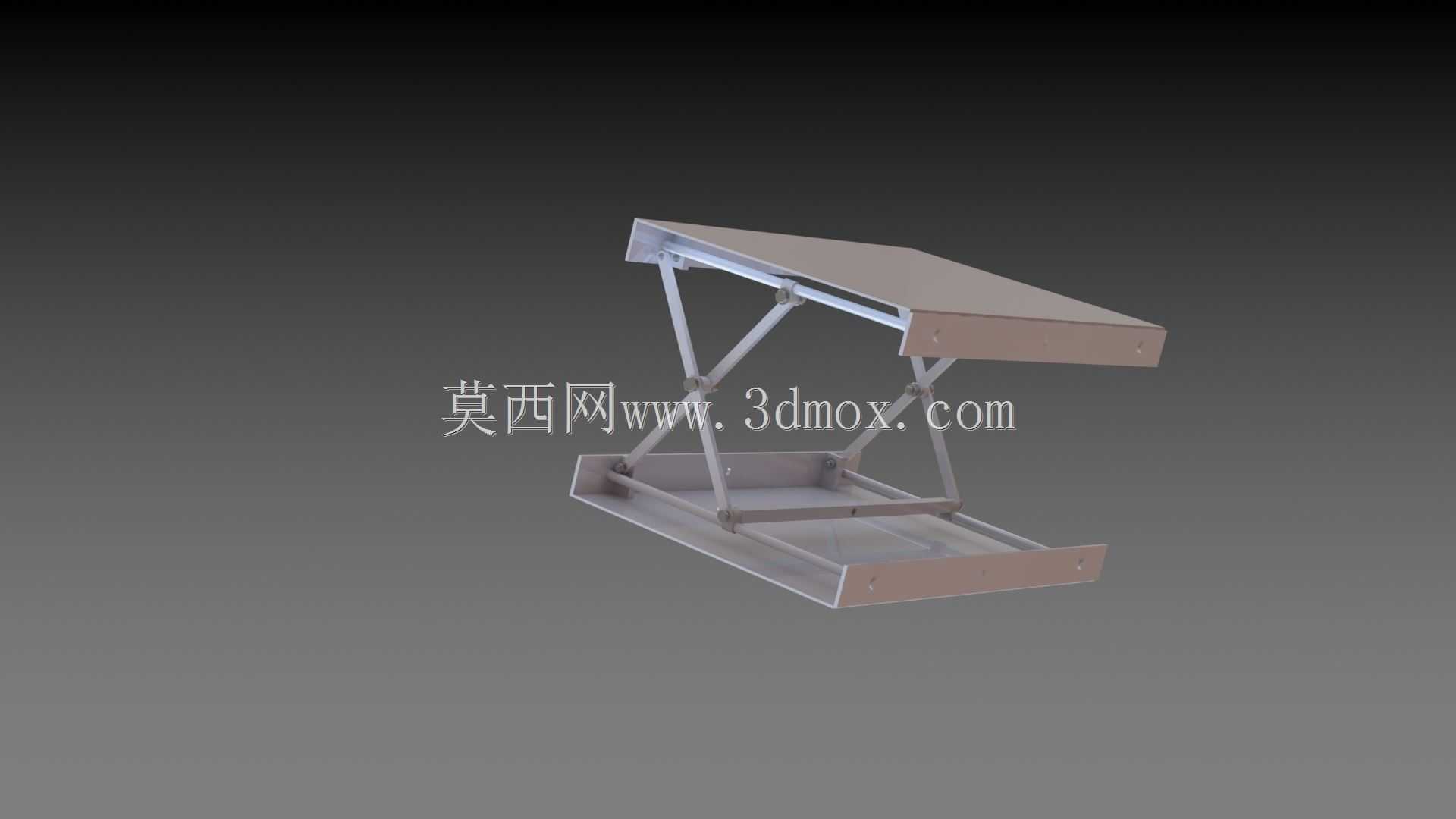

　　从功能特性来看，该结构采用对称式双组剪叉臂布局，上下两端分别与台面板、底座框架通过铰接轴连接，剪叉臂的交叉中点设置同轴铰接点，保证升降过程中两侧臂体同步运动，避免台面出现偏载卡滞。底座框架采用折边钣金结构，边缘设置翻边加强筋，既能够降低整体结构重量，又可以提升底座的抗扭刚度，放置在地面时不会因为局部受力出现翘曲变形。台面板同样采用平板钣金折弯设计，底面预留与剪叉臂顶端铰接的安装座，安装座通过点焊与台面板底面固定，铰接孔位同轴度公差控制在0.1mm以内，保证升降动作顺滑无卡顿。

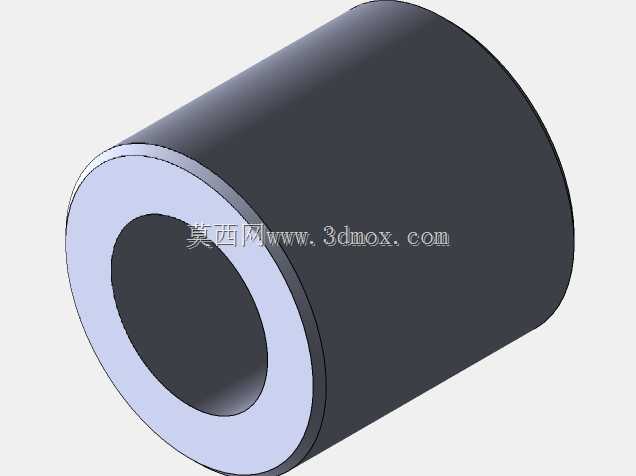

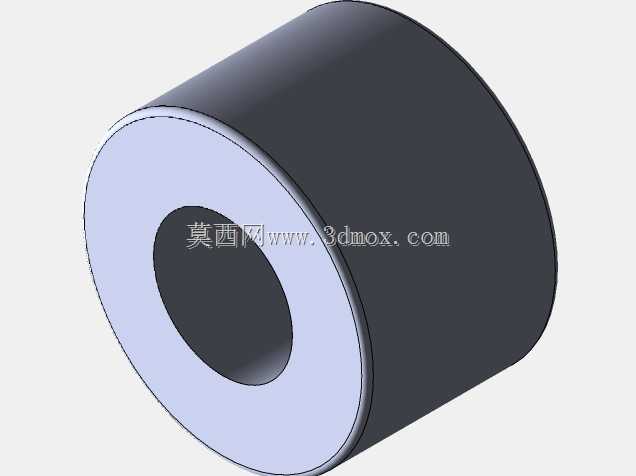

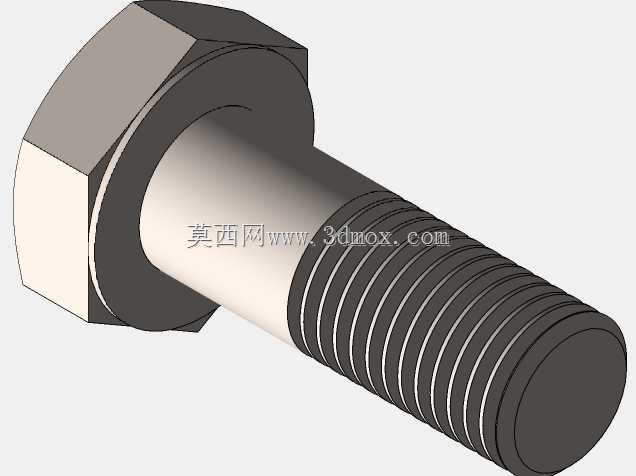

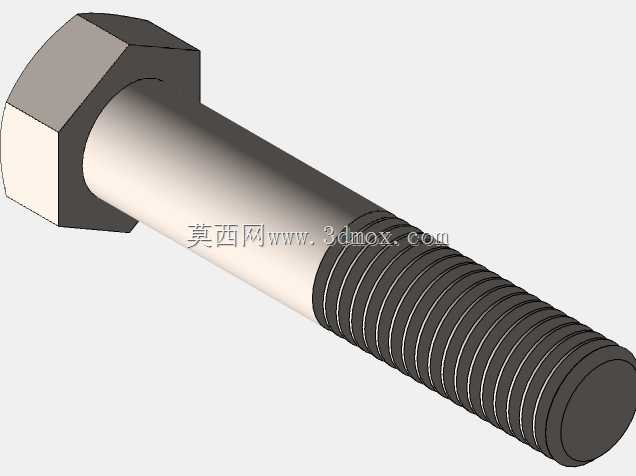

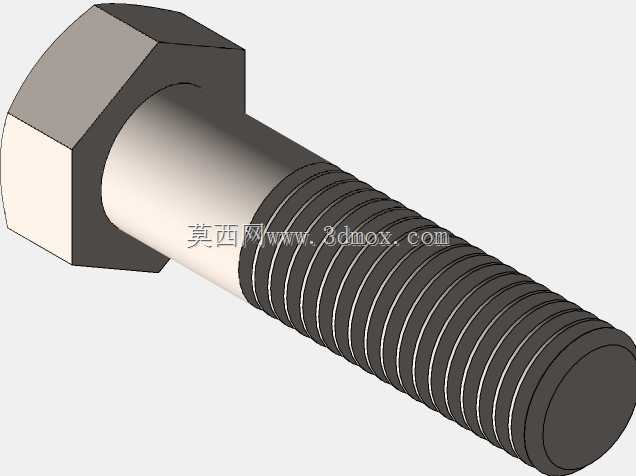

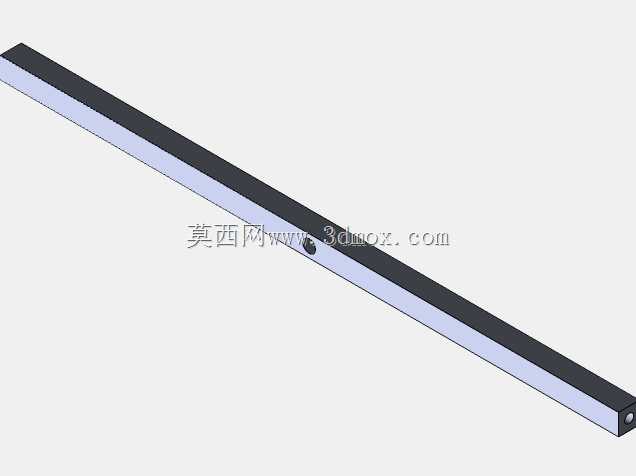

　　设计过程中优先考虑了结构的折叠收纳特性，当剪叉臂完全收拢时，整体结构的高度仅为完全升起状态的四分之一左右，能够塞入床底、车厢储物格、工位间隙等狭窄空间，收纳状态下的外轮廓没有突出的尖锐结构，搬运时不会剐蹭周边物件。剪叉臂采用矩形截面型材加工，相比等厚度的平板臂体，矩形型材的截面惯性矩更高，在承受同等台面载荷的情况下，臂体的弯曲变形量更小，额定载荷下台面的最大挠度不超过0.5mm，满足放置精密工装、小型加工件、电子设备的平面度要求。铰接位置全部采用光滑销轴配合耐磨衬套，无需额外添加润滑脂即可实现上万次升降循环无明显磨损，日常维护成本极低。

　　关于安装边界与尺寸适配，该结构的底座外形尺寸与台面板尺寸保持一致，展开使用时底座的四个角点即为整个结构的最大占地边界，无需额外预留向外延伸的安装空间，在狭小的作业区域内也能稳定放置。升降过程中，台面始终保持水平状态，不会随高度变化出现倾斜，台面上放置的零散零件、水杯、作业工具等物件不会因为升降动作滑落。结构的高度调节没有设置固定档位，可在最低收拢高度与最大升起高度之间任意位置悬停，依靠剪叉臂铰接点的阻尼以及配套的锁止结构（图中未展示锁止件安装位，实际量产时可在剪叉臂侧面加装气弹簧或摩擦锁扣）实现位置固定，调节时只需轻抬或轻压台面即可调整到目标高度，操作力度控制在15N以内，单人即可轻松完成高度调整。

　　在实际工程应用中，该结构可以根据使用场景的载荷需求调整剪叉臂的型材壁厚，若用于放置重型工装夹具，可将臂体材料更换为高强度铝合金或冷轧钢，同时加大铰接销轴的直径，提升整体承载能力；若用于轻量化的居家或办公场景，可将部分金属件替换为工程塑料材质，进一步降低整体重量，方便单人搬运转移。底座的底面可预留防滑橡胶垫的安装槽，安装橡胶垫后能够提升与地面的摩擦力，在光滑的瓷砖、环氧地坪地面上使用时不会出现滑移，同时避免金属底座刮伤地面涂层。台面板的表面可根据需求粘贴防静电胶皮、防滑橡胶垫或者加装木质饰面板，适配电子装配、机械检修、日常办公等不同场景的使用需求。

　　结构的运动干涉校验在三维建模阶段已经完成，升降全行程中剪叉臂与台面板、底座之间的最小间隙保持在3mm以上，不会出现运动过程中臂体与框架剐蹭的问题，所有铰接位置的销轴端部都设置了防脱卡簧槽，安装卡簧后销轴不会从铰接孔中脱出，提升结构使用的安全性。折叠状态下，剪叉臂完全收纳在台面板与底座形成的空腔内，整体外轮廓为规整的长方体，堆叠存放时可以多个叠放，节省仓储与运输空间，单台结构的重量控制在合理区间，成年单人可单手提携转移，适配流动作业、临时工位搭建的使用需求。
