车间弯板物料存储转运工具小车

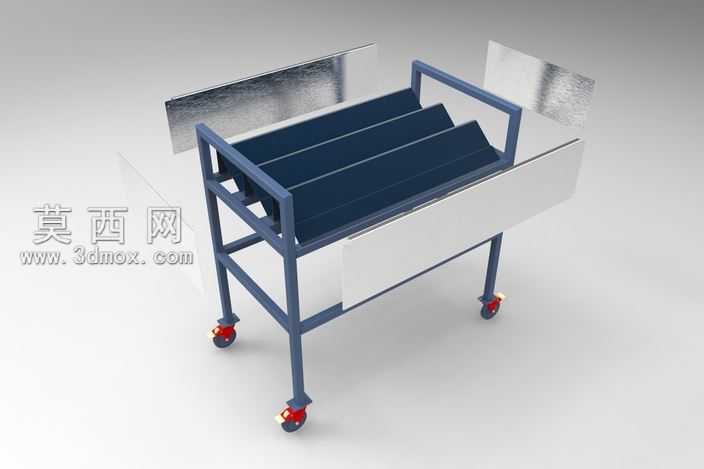

本作品为面向生产车间场景设计的弯板类物料存储转运工具小车，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各部件的装配关系、尺寸配合进行了严谨的参数约束，确保所有结构件可直接对接生产加工工艺要求。模型渲染阶段采用了写实工业风格材质方案，主体框架赋予哑光深蓝色金属漆材质，还原钢制工位器具的常规喷涂质感，分隔挡板采用深蓝色磨砂工程塑料材质，侧边防护板与端部挡板赋予拉丝不锈钢金属材质，底部脚轮分别赋予红色聚氨酯轮面、镀锌金属支架材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果可清晰区分各部件的材质属性与功能定位。结构设计上，小车采用方钢焊接框架作为主体承载结构，四根竖向支腿底部安装带刹车功能的万向脚轮，可实现灵活移动与工位固定；框架内部设置多道平行的倾斜分隔槽，可将弯板类工件竖向插入分隔槽内，避免工件堆叠造成的表面划伤、形变问题，分隔槽的间距与倾斜角度经过适配性设计，可匹配常规尺寸弯板的取放操作习惯；框架两侧设置外伸的不锈钢置物板，可临时放置小型工具、检测量具等配套物品，框架两端设置加高挡板，防止转运过程中工件从端部滑落。设计思路围绕车间现场的实际使用痛点展开，针对弯板类工件形状特殊、堆叠存放易损伤、转运不便的问题，通过分隔式存储结构实现工件的分类有序存放，结合万向脚轮实现物料在不同工位间的便捷转运，整体结构兼顾承载强度与操作便利性，同时预留了防护件安装位，可根据存放物料的特性加装橡胶、毛毡等防护衬层，进一步避免工件表面磕碰损伤，整体设计符合车间工位器具的人机工程要求，可有效提升弯板类物料的存储管理与转运效率。
